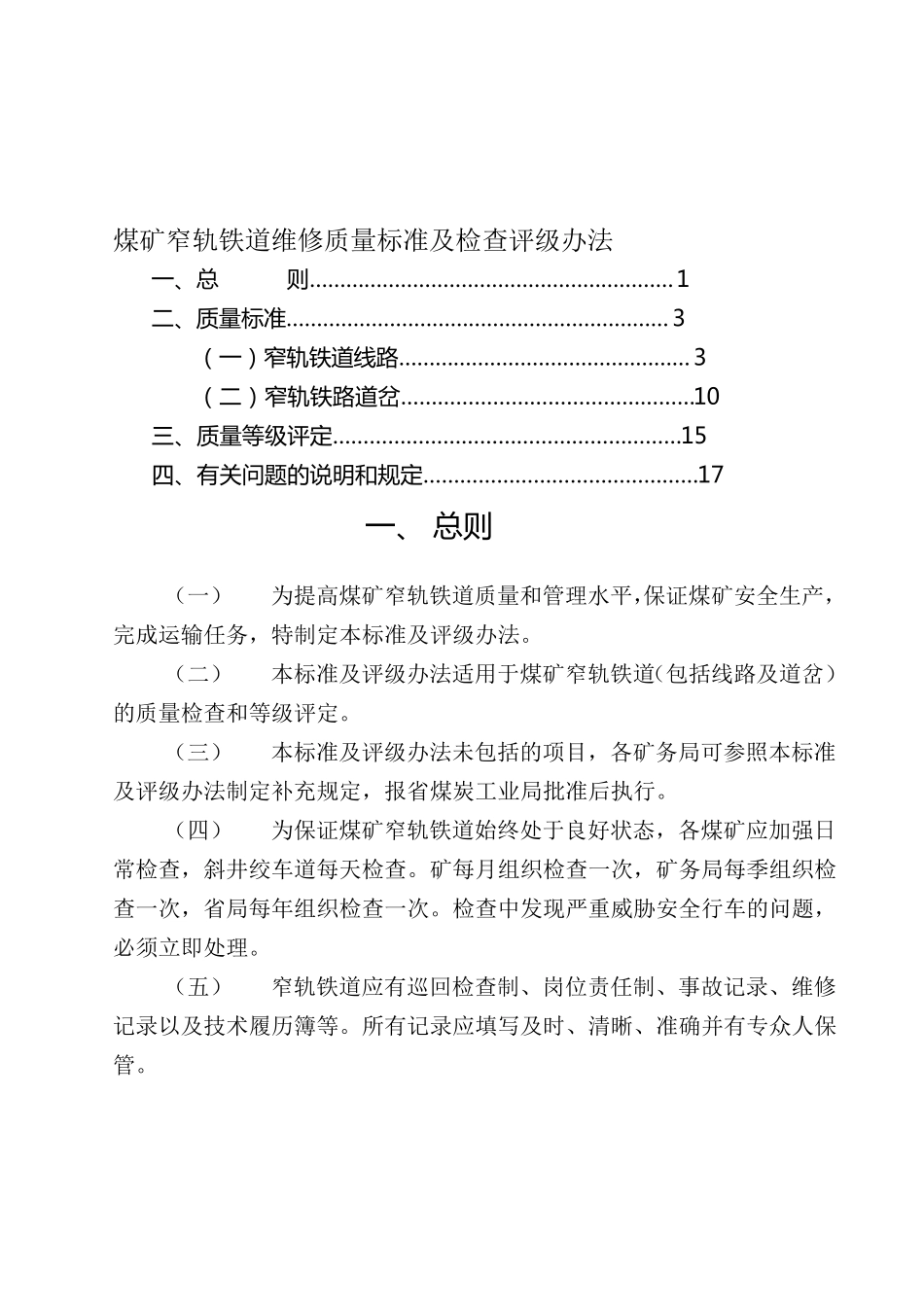

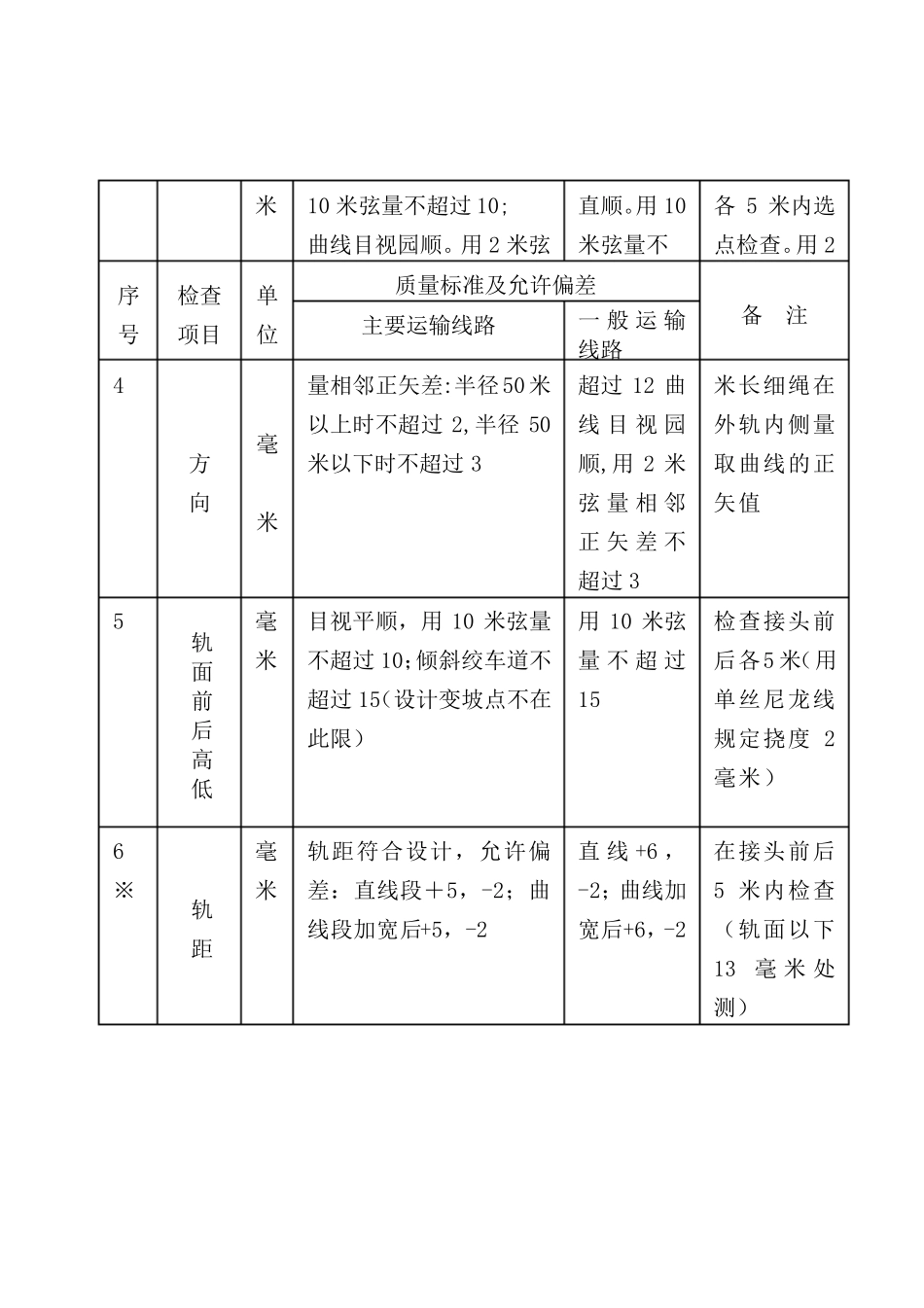

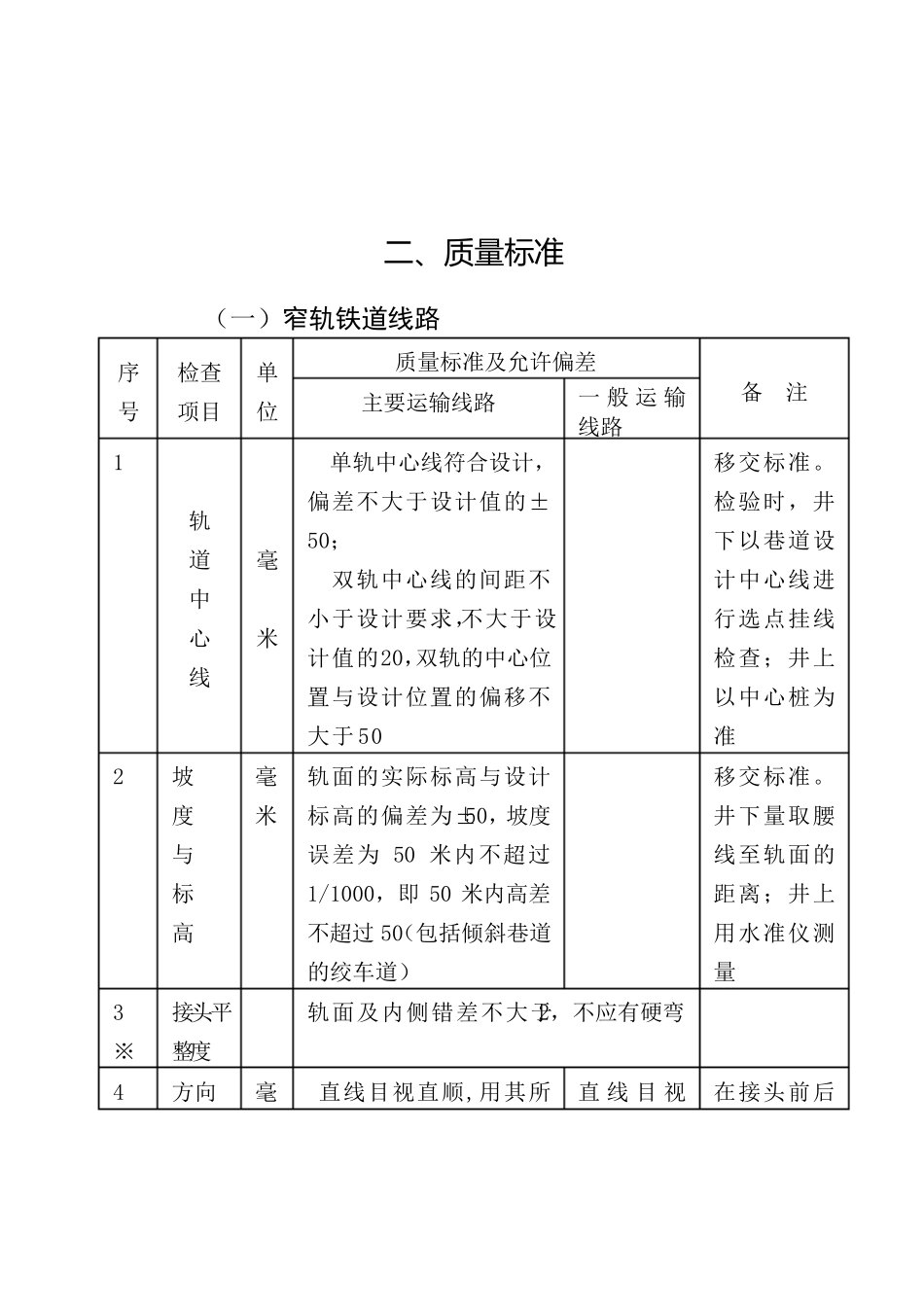

煤矿窄轨铁道维修质量标准及检查评级办法 一 、总 则 ……………………………………………………1 二 、质 量 标 准 ……………………………………………………… 3 （ 一 ） 窄 轨 铁 道 线 路 …………………………………………3 （ 二 ） 窄 轨 铁 路 道 岔 …………………………………………10 三 、质 量 等 级 评 定 …………………………………………………15 四 、有 关 问 题 的 说 明 和 规 定 ………………………………………17 一 、 总 则 （一） 为提高煤矿窄轨铁道质量和管理水平，保证煤矿安全生产，完成运输任务，特制定本标准及评级办法。 （二） 本标准及评级办法适用于煤矿窄轨铁道（包括线路及道岔）的质量检查和等级评定。 （三） 本标准及评级办法未包括的项目，各矿务局可参照本标准及评级办法制定补充规定，报省煤炭工业局批准后执行。 （四） 为保证煤矿窄轨铁道始终处于良好状态，各煤矿应加强日常检查，斜井绞车道每天检查。矿每月组织检查一次，矿务局每季组织检查一次，省局每年组织检查一次。检查中发现严重威胁安全行车的问题，必须立即处理。 （五） 窄轨铁道应有巡回检查制、岗位责任制、事故记录、维修记录以及技术履历簿等。所有记录应填写及时、清晰、准确并有专众人保管。 二 、质量标准 （一）窄轨铁道线路 序号 检查项目 单位 质量标准及允许偏差 备 注 主要运输线路 一般运输线路 1 轨 道 中 心 线 毫 米 单轨中心线符合设计，偏差不大于设计值的±50； 双轨中心线的间距不小于设计要求，不大于设计值的20，双轨的中心位置与设计位置的偏移不大于50 移交标准。检验时，井下以巷道设计中心线进行选点挂线检查；井上以中心桩为准 2 坡 度 与 标 高 毫米 轨面的实际标高与设计标高的偏差为±50，坡度误差为 50 米内不超过1/1000，即 50 米内高差不超过 50（包括倾斜巷道的绞车道） 移交标准。井下量取腰线至轨面的距离；井上用水准仪测量 3※ 接头平整度 轨面及内侧错差不大于2，不应有硬弯 4 方向 毫 直线目视直顺,用其所直 线目视在接头前后米 10 米弦量不超过10; 曲线目视园顺。用2 米弦 直顺。用10米弦量不 各5 米内选点检查。用2 序号 检查项目 单位 质量标准及允许偏差 备 注 主要运输线路 一般运输线路 4 方 向 毫 米 量相邻正矢差:半径50 米以上时不超过2,半...
