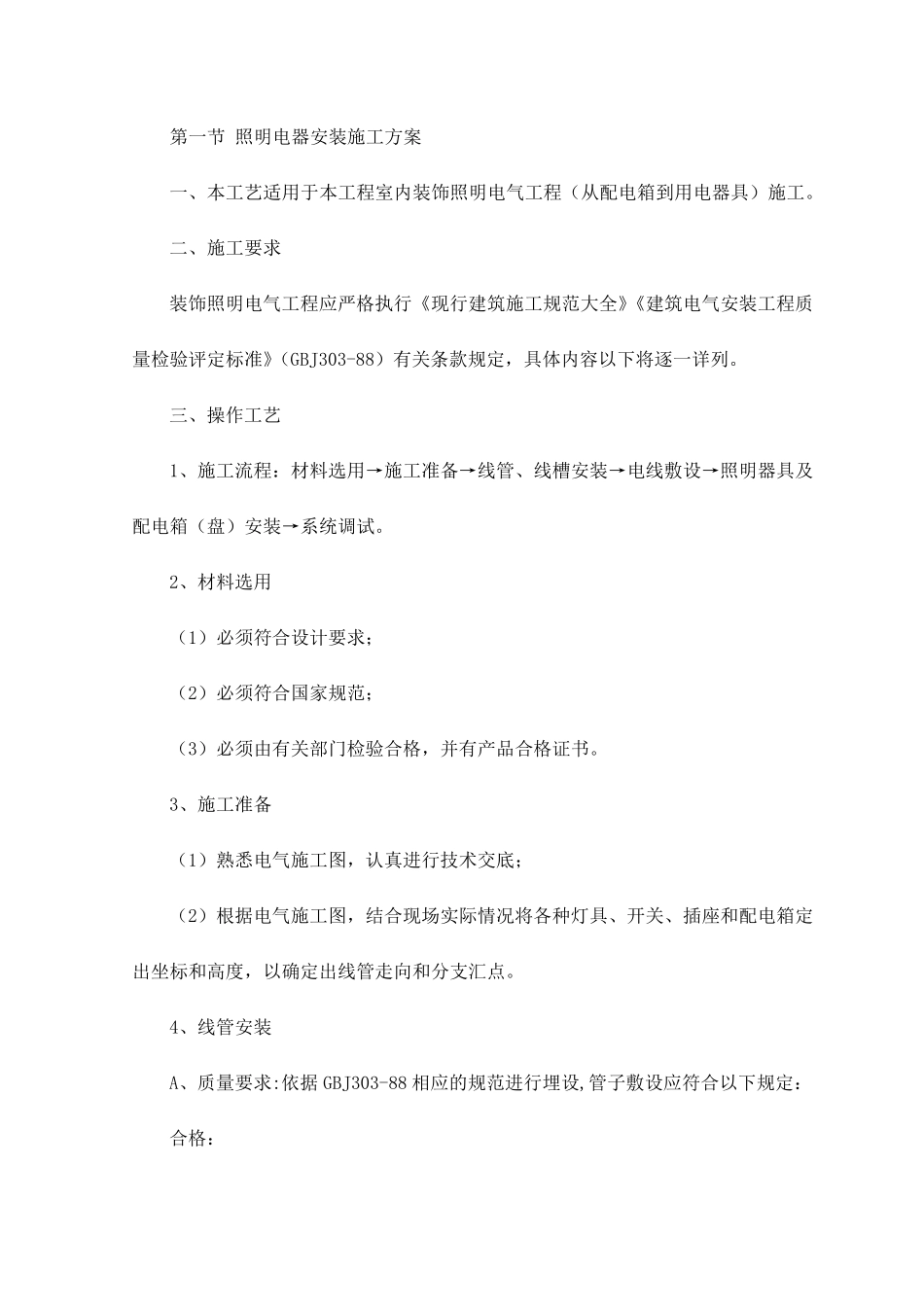

第一节 照明电器安装施工方案 一、本工艺适用于本工程室内装饰照明电气工程（从配电箱到用电器具）施工。 二、施工要求 装饰照明电气工程应严格执行《现行建筑施工规范大全》《建筑电气安装工程质量检验评定标准》（GBJ303-88）有关条款规定，具体内容以下将逐一详列。 三、操作工艺 1、施工流程：材料选用→施工准备→线管、线槽安装→电线敷设→照明器具及配电箱（盘）安装→系统调试。 2、材料选用 （1）必须符合设计要求； （2）必须符合国家规范； （3）必须由有关部门检验合格，并有产品合格证书。 3、施工准备 （1）熟悉电气施工图，认真进行技术交底； （2）根据电气施工图，结合现场实际情况将各种灯具、开关、插座和配电箱定出坐标和高度，以确定出线管走向和分支汇点。 4、线管安装 A、质量要求:依据 GBJ303-88 相应的规范进行埋设,管子敷设应符合以下规定： 合格： （ 1） 连 接 紧 密 ， 管 口 光 滑 、 护 口 齐 全 ； 明 配 管 及 其 支 架 平 直 牢 固 ， 排 列 整 齐 ，管 子 弯 曲 处 无 明 显 折 皱 ， 油 漆 防 腐 完 整 ； 暗 配 管 保 护 层 大 于 15mm。 （ 2） 盒 （ 箱 ） 设 置 正 确 ， 牢 固 可 靠 ， 管 子 进 入 盒 （ 箱 ） 处 顺 直 ， 在 盒 （ 箱 ） 内露 出 的 长 度 小 于 5mm； 用 锁 紧 螺 母 （ 纳 子 ） 固 定 的 管 口 ， 管 子 露 出 锁 紧 螺 母 的 螺 纹 为2～ 4 扣 。 优 良 ： 在 合 格 基 础 上 ， 线 路 进 入 电 气 设 备 和 器 具 的 管 口 位 置 正 确 。 B、 管 路 的 保 护 应 符 合 以 下 规 定 ： 合 格 ： 穿 过 变 形 缝 处 有 补 偿 装 置 ， 补 偿 装 置 能 活 动 自 如 ； 穿 过 建 筑 物 和 设 备 基 础处 加 套 保 护 管 。 优 良 ： 在 合 格 基 础 上 ， 补 偿 装 置 平 整 ， 管 口 光 滑 、 护 口 牢 固 ， 与 管 子 连 接 可 靠 ；加 套 的 保 护 管 在 隐 蔽 工 程 记 录 中 标 示 正 确 。 5、 金属线 管 安装 （ 1） 机具 准备 ： 线 管 夹固 闸、 套 丝器 、 20～ 30mm 管 子 钳、 冲击钻、 切管 器 、 弯管 器 等。 （ 2） 线 管...
