照明线路的安装基本知识

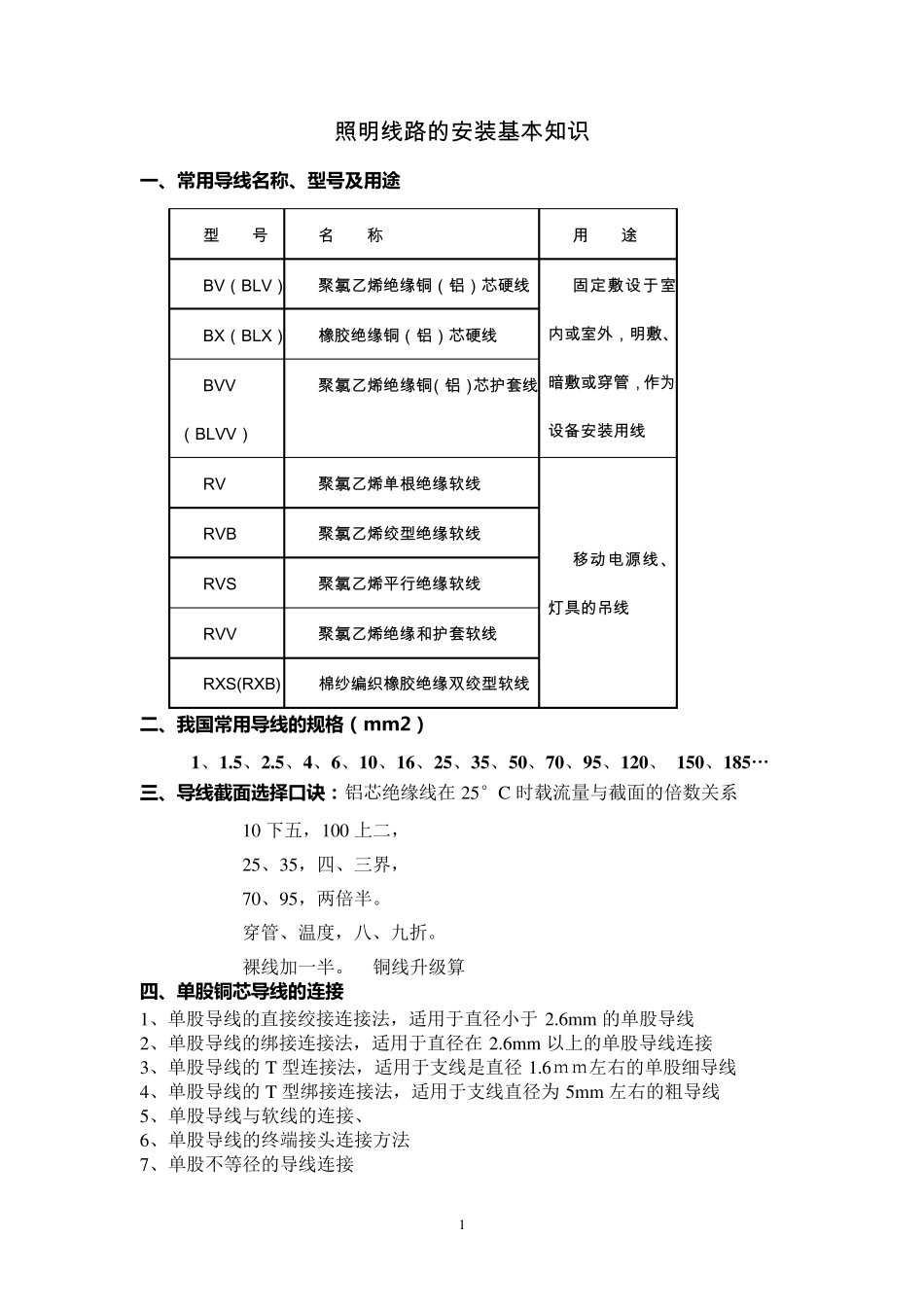

1 照 明 线 路 的 安 装 基 本 知 识 一 、常用导线名称、型号及用途 型 号 名 称 用 途 BV（ BLV） 聚 氯 乙 烯 绝 缘 铜 （ 铝 ） 芯 硬 线 固 定 敷 设 于 室内 或 室 外 ， 明 敷 、暗敷 或 穿管， 作为设 备安 装 用 线 BX（ BLX） 橡胶绝 缘 铜 （ 铝 ） 芯 硬 线 BVV（ BLVV） 聚 氯 乙 烯 绝 缘 铜 （ 铝 ） 芯 护套线 RV 聚 氯 乙 烯 单根绝 缘 软线 移动电源线 、灯具的 吊线 RVB 聚 氯 乙 烯 绞型 绝 缘 软线 RVS 聚 氯 乙 烯 平行绝 缘 软线 RVV 聚 氯 乙 烯 绝 缘 和护套软线 RXS(RXB) 棉纱编织橡胶绝 缘 双绞型 软线 二、我国常用导线的规格（mm2） 1 、1 .5 、2 .5 、4 、6 、1 0 、1 6 、2 5 、3 5 、5 0 、7 0 、9 5 、1 2 0 、 1 5 0 、1 8 5 … 三、导线截面选择口诀：铝芯绝缘线在25°C 时载流量与截面的倍数关系 10 下五，100 上二， 25、35，四、三界， 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算 四、单股铜芯导线的连接 1、单股导线的直接绞接连接法，适用于直径小于 2.6m m 的单股导线 2、单股导线的绑接连接法，适用于直径在2.6m m 以上的单股导线连接 3、单股导线的 T 型连接法，适用于支线是直径 1.6ｍｍ左右的单股细导线 4、单股导线的 T 型绑接连接法，适用于支线直径为 5m m 左右的粗导线 5、单股导线与软线的连接、 6、单股导线的终端接头连接方法 7、单股不等径的导线连接 2 五 、导线绝缘层的恢复 绝缘带(黄蜡带或塑料带)应从左侧的完好绝缘层上开始包缠，应包入绝缘层30—40m m ，起包时带与导线之间应保持约45°倾斜。 (2）进行每圈斜叠缠包，包一圈必须压叠住前一圈的l／2 带宽。 六、线头与接线桩的连接 常见接线桩有 3 种形式，即平压式、瓦形和针孔式。相应地，单股导线、多股导线与不同接线桩的连接方法也有所不同。 （1）线头与螺钉平压式接线桩的连接。 （2）线头与瓦形接线桩的连接方法 （3）线头与针孔式接线桩连接 在插入针孔时应注意：一是注意插到底；二是不得使绝缘层进入针孔，针孔外的裸线头的长度不得超过 3m m ；三是凡有两个压紧螺钉的，应先拧紧近孔口的一个，再拧紧近孔底的一个。 七、照明灯具的安装 1、白炽灯 （1）、白炽灯座 220V 照明...
