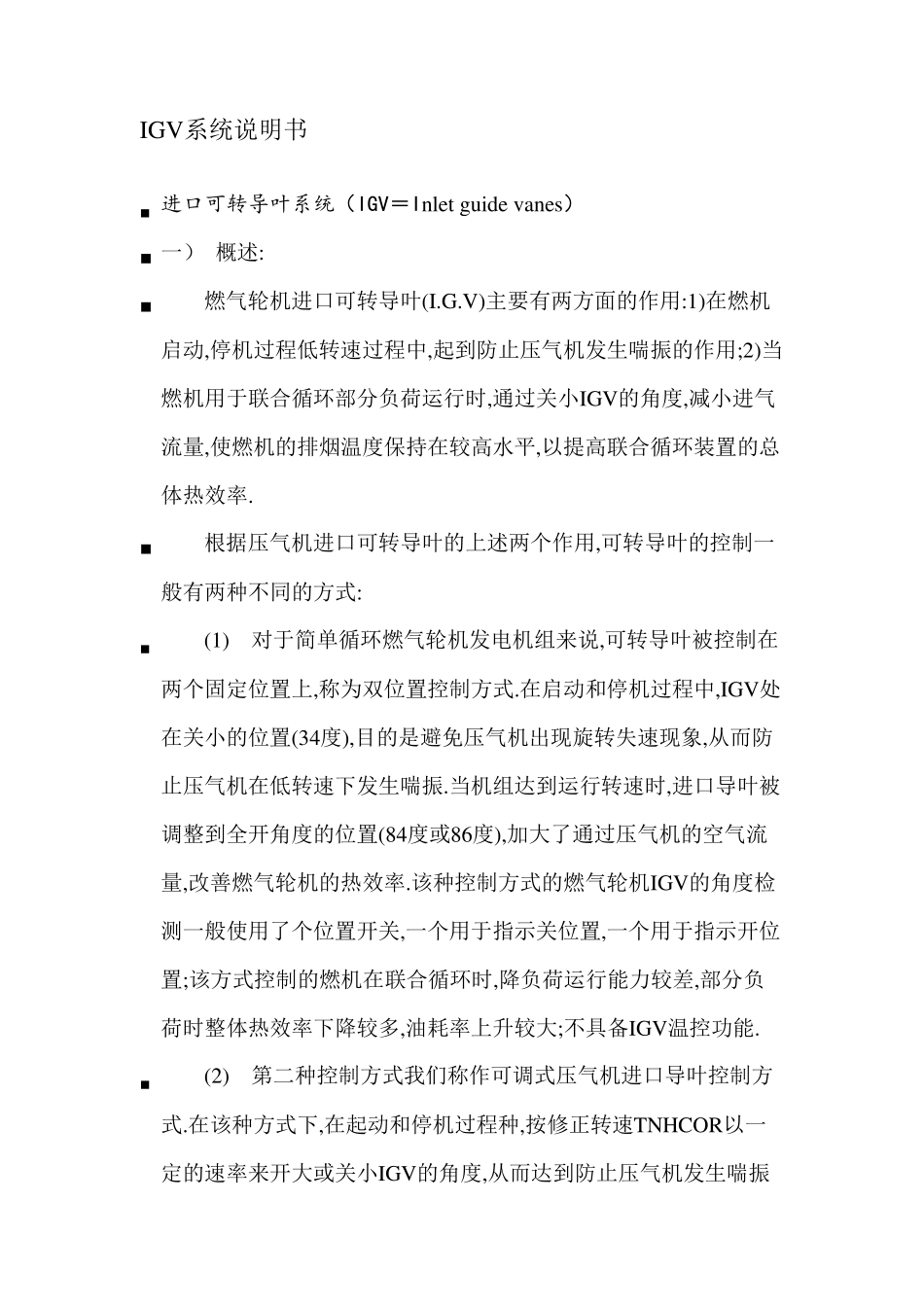

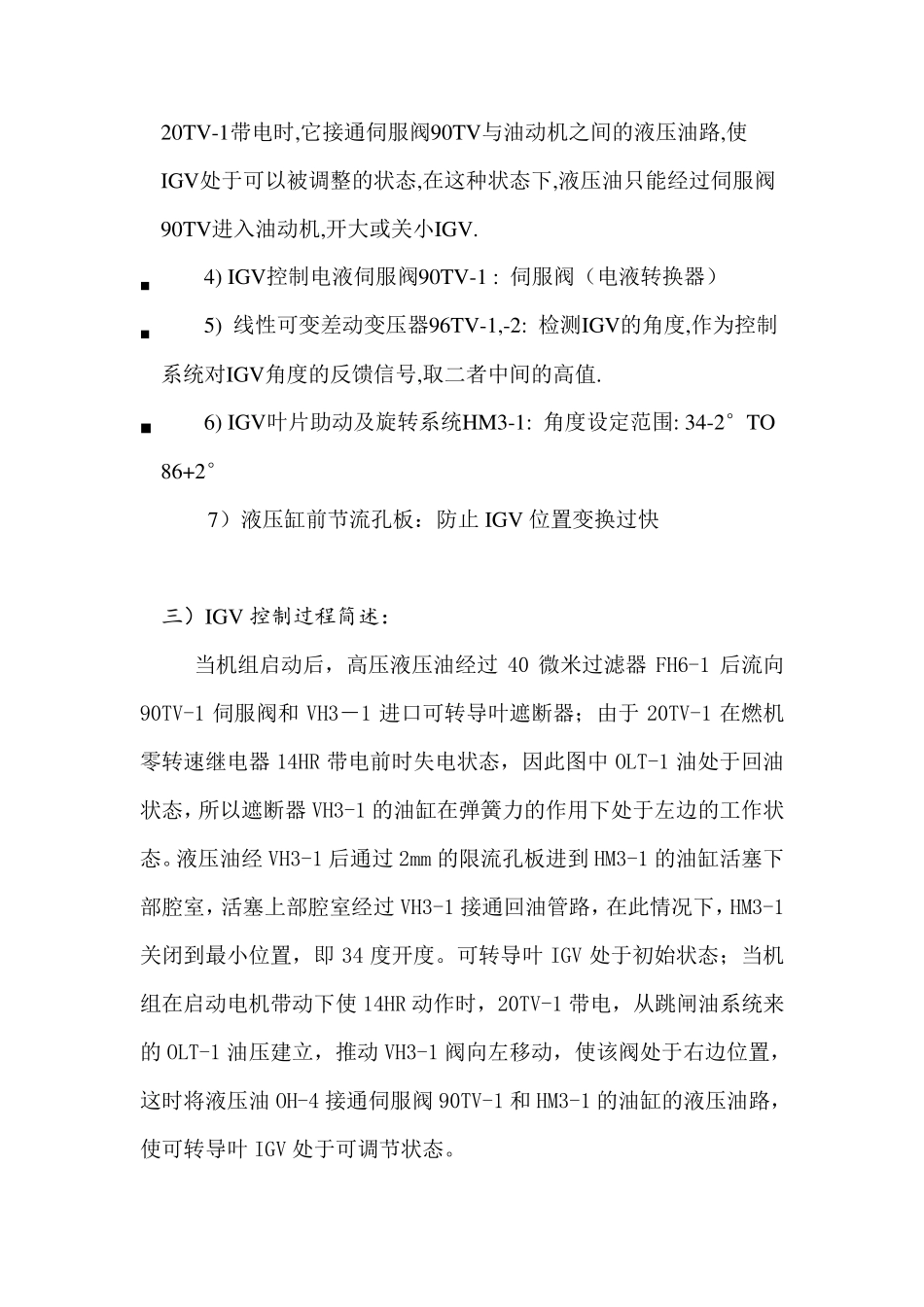

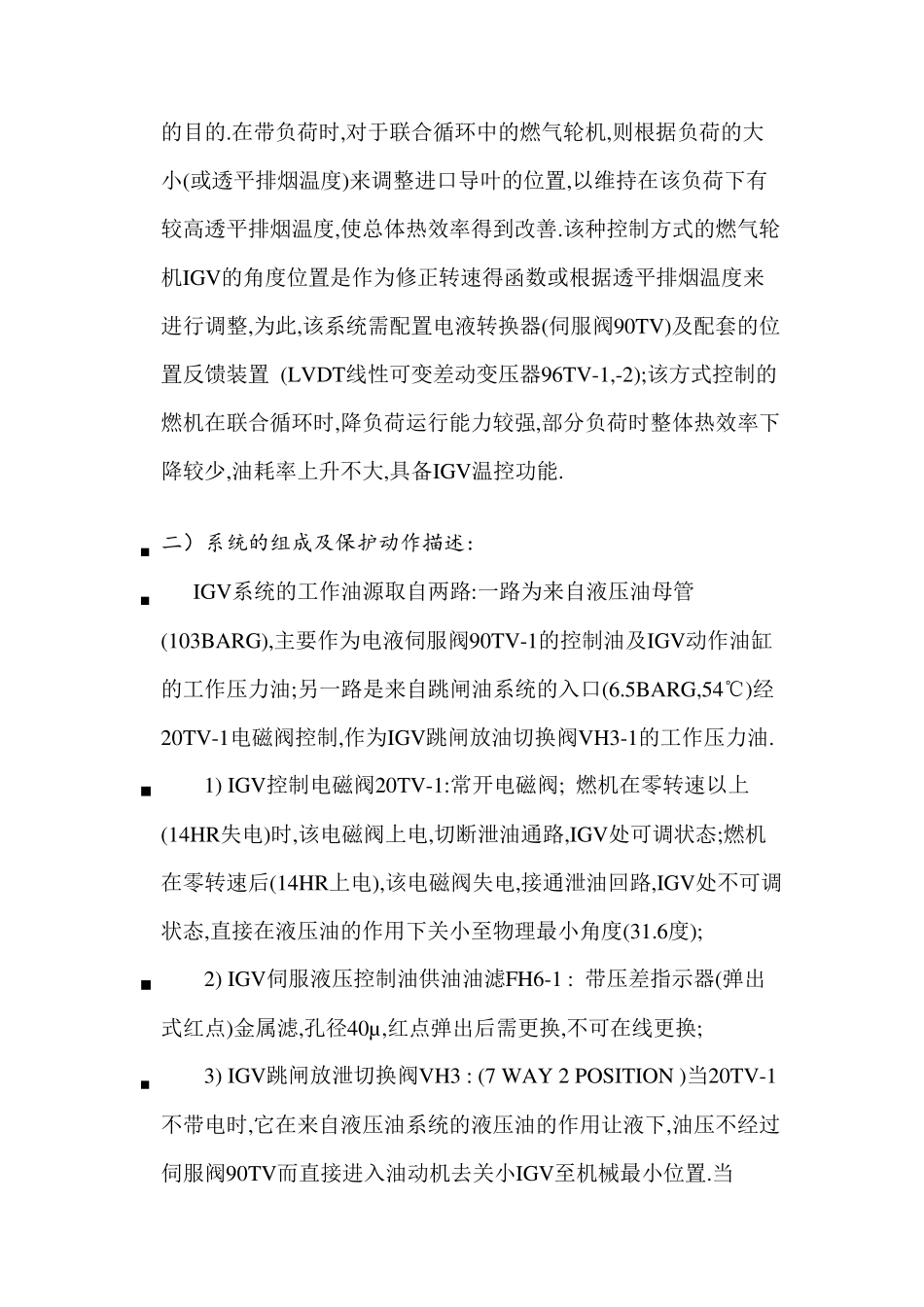

IGV系统说明书 进口可转导叶系统(IGV=Inlet gu ide v anes) 一) 概述: 燃气轮机进口可转导叶(I.G.V)主要有两方面的作用:1)在燃机启动,停机过程低转速过程中,起到防止压气机发生喘振的作用;2)当燃机用于联合循环部分负荷运行时,通过关小IGV的角度,减小进气流量,使燃机的排烟温度保持在较高水平,以提高联合循环装置的总体热效率. 根据压气机进口可转导叶的上述两个作用,可转导叶的控制一般有两种不同的方式: (1) 对于简单循环燃气轮机发电机组来说,可转导叶被控制在两个固定位置上,称为双位置控制方式.在启动和停机过程中,IGV处在关小的位置(34度),目的是避免压气机出现旋转失速现象,从而防止压气机在低转速下发生喘振.当机组达到运行转速时,进口导叶被调整到全开角度的位置(84度或86度),加大了通过压气机的空气流量,改善燃气轮机的热效率.该种控制方式的燃气轮机IGV的角度检测一般使用了个位置开关,一个用于指示关位置,一个用于指示开位置;该方式控制的燃机在联合循环时,降负荷运行能力较差,部分负荷时整体热效率下降较多,油耗率上升较大;不具备IGV温控功能. (2) 第二种控制方式我们称作可调式压气机进口导叶控制方式.在该种方式下,在起动和停机过程种,按修正转速TNHCOR以一定的速率来开大或关小IGV的角度,从而达到防止压气机发生喘振的目的.在带负荷时,对于联合循环中的燃气轮机,则根据负荷的大小(或透平排烟温度)来调整进口导叶的位置,以维持在该负荷下有较高透平排烟温度,使总体热效率得到改善.该种控制方式的燃气轮机IGV的角度位置是作为修正转速得函数或根据透平排烟温度来进行调整,为此,该系统需配置电液转换器(伺服阀90TV)及配套的位置反馈装置 (LVDT线性可变差动变压器96TV-1,-2);该方式控制的燃机在联合循环时,降负荷运行能力较强,部分负荷时整体热效率下降较少,油耗率上升不大,具备IGV温控功能. 二)系统的组成及保护动作描述: IGV系统的工作油源取自两路:一路为来自液压油母管(103BARG),主要作为电液伺服阀90TV-1的控制油及IGV动作油缸的工作压力油;另一路是来自跳闸油系统的入口(6.5BARG,54℃)经20TV-1电磁阀控制,作为IGV跳闸放油切换阀VH3-1的工作压力油. 1) IGV控制电磁阀20TV-1:常开电磁阀; 燃机在零转速以上(14HR失电)时,该电磁阀上电,切断泄油通路,IGV处可调状态;燃机在零转速后(14HR上电),该电磁阀失电,接通泄油回路,IGV处不可调状态,直接在液压油的作用下关小至物理...
