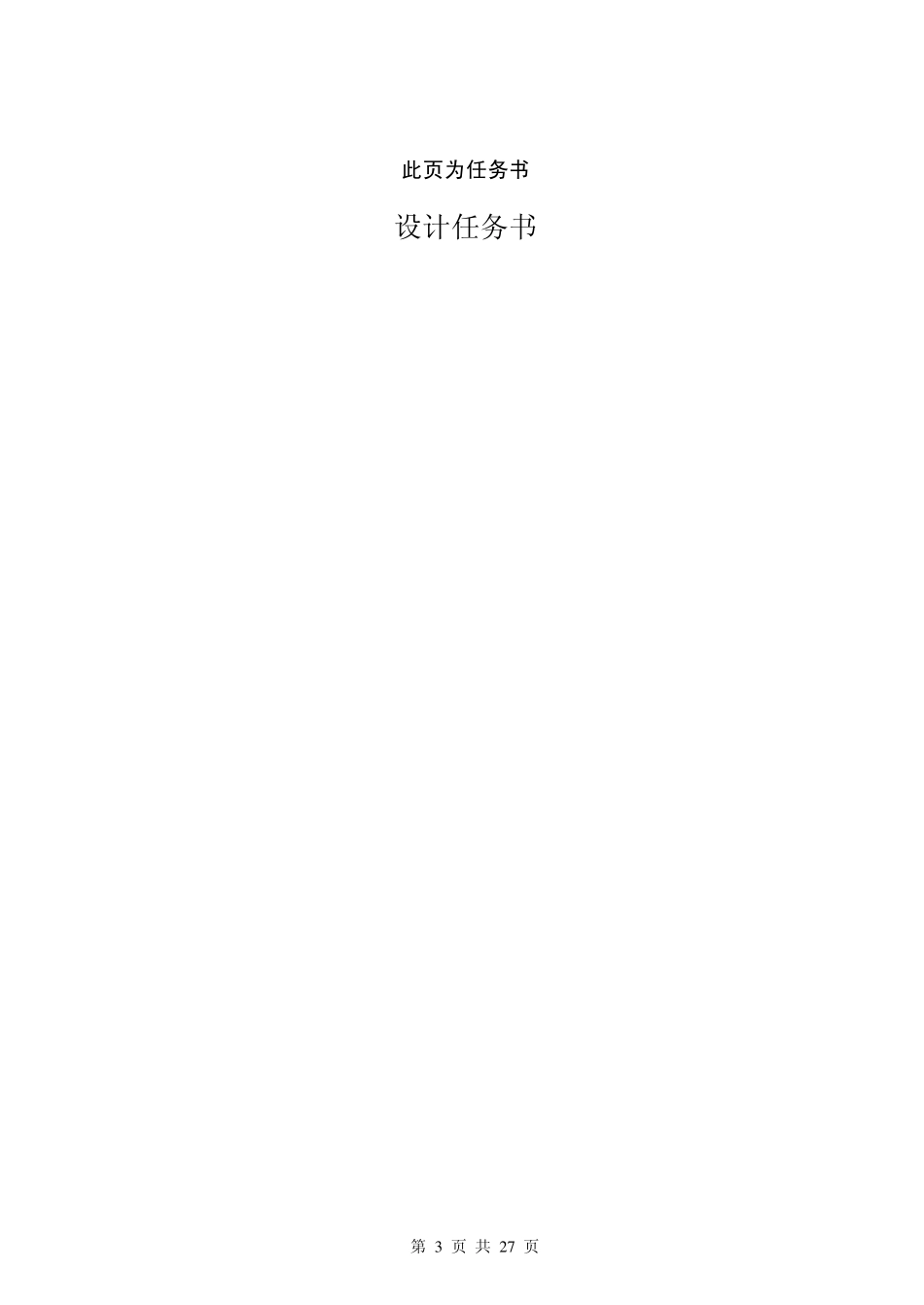

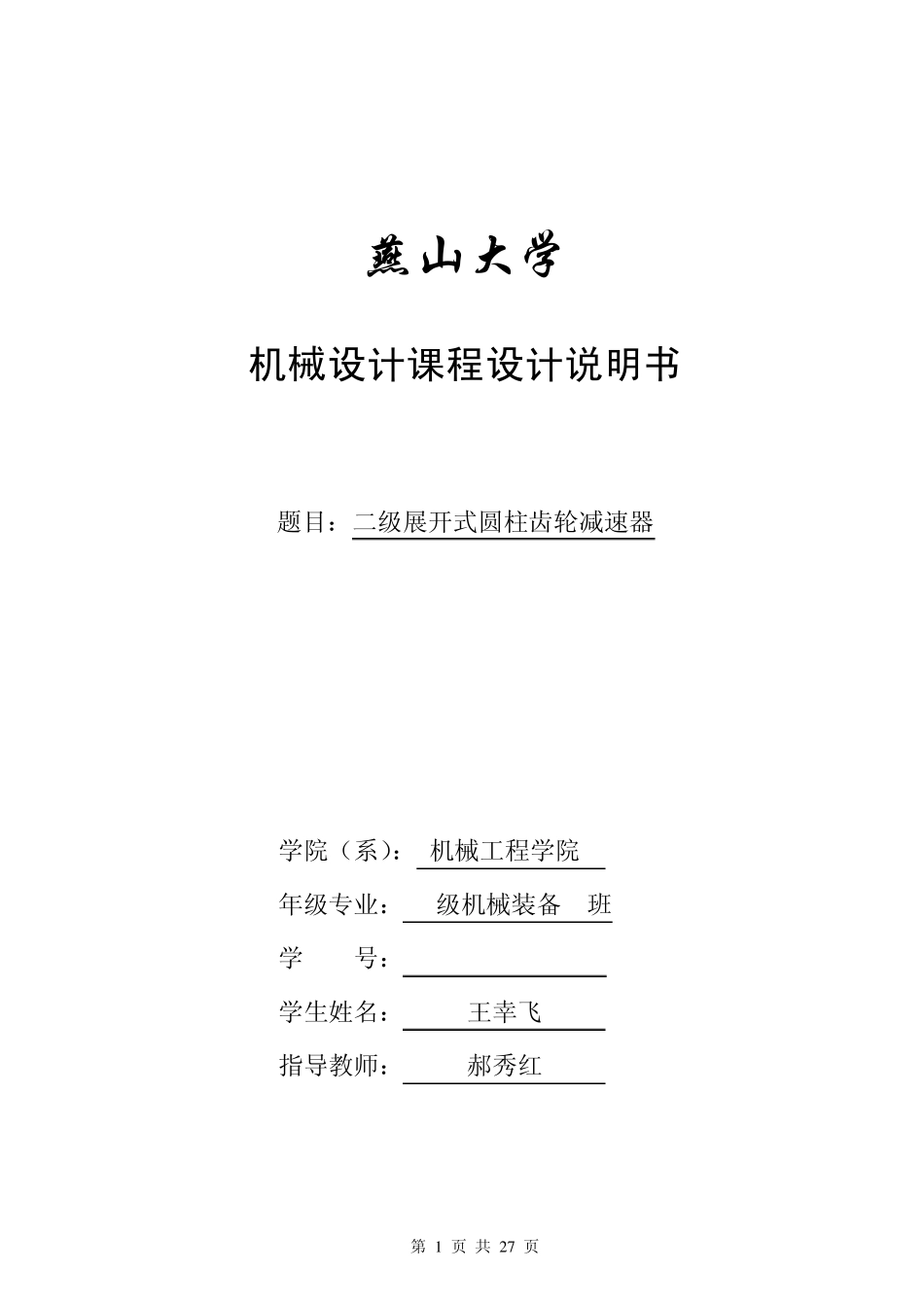

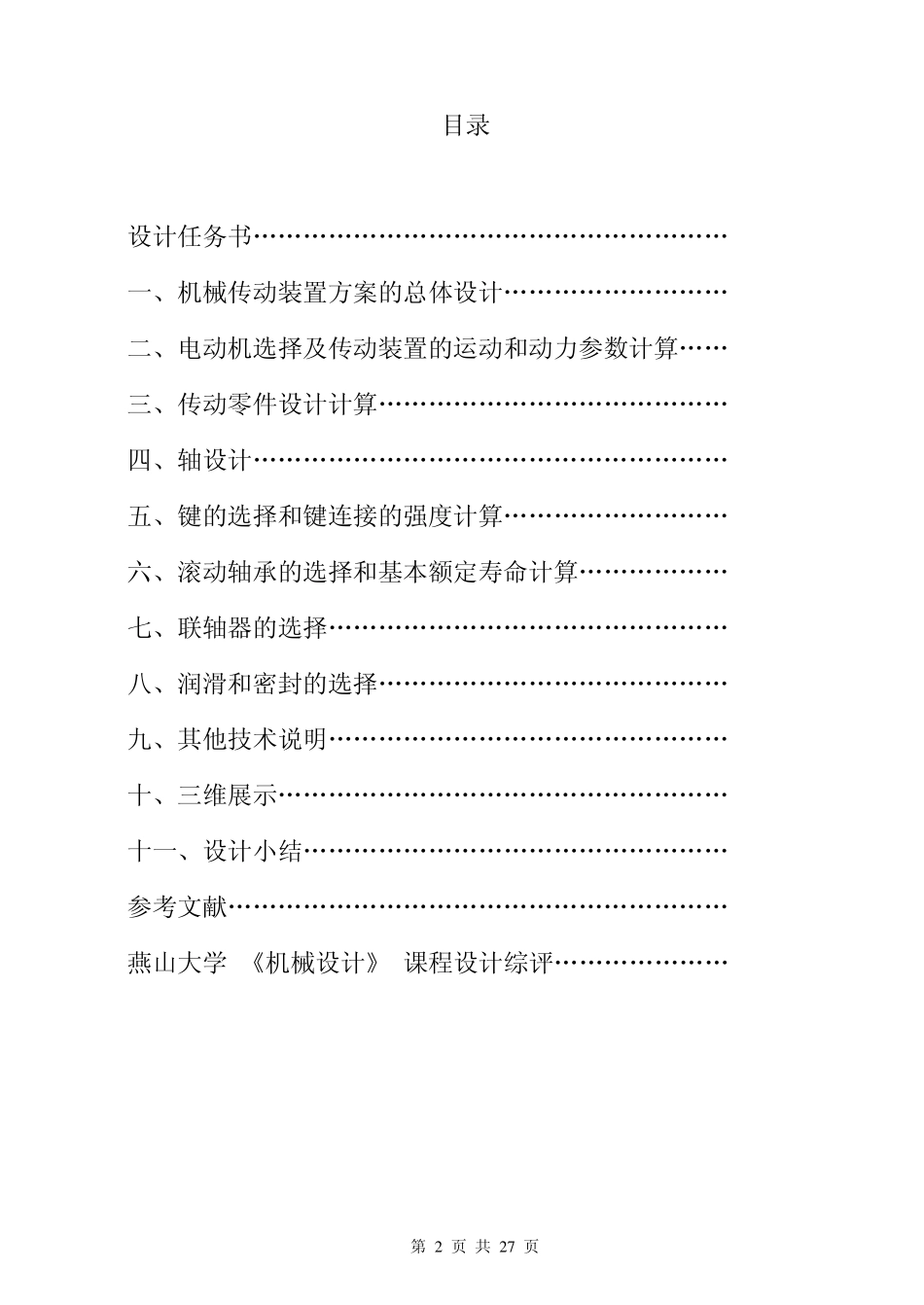

第 1 页 共 2 7 页 燕山大学 机械设计课程设计说明书 题目：二级展开式圆柱齿轮减速器 学院（系）： 机械工程学院 年级专业：11级机械装备 2班 学 号： 110101010248 学生姓名： 王幸飞 指导教师： 郝秀红 第 2 页 共 2 7 页 目录 设计任务书………………………………………………… 3 一、机械传动装置方案的总体设计……………………… 4 二、电动机选择及传动装置的运动和动力参数计算…… 4 三、传动零件设计计算…………………………………… 7 四、轴设计………………………………………………… 15 五、键的选择和键连接的强度计算……………………… 19 六、滚动轴承的选择和基本额定寿命计算……………… 19 七、联轴器的选择………………………………………… 20 八、润滑和密封的选择…………………………………… 20 九、其他技术说明………………………………………… 21 十、三维展示……………………………………………… 22 十一、设计小结…………………………………………… 24 参考文献…………………………………………………… 26 燕山大学 《机械设计》 课程设计综评………………… 27 第 3 页 共 2 7 页 此页为任务书 设计任务书 燕山大学课程设计说明书 第 4 页 共 2 7 页 设计及计算过程 结果 一、机械传动装置方案的总体设计 设计题目：带式输送机传动装置 原始数据及要求：传送带所受载荷 F=1578N ； 带轮毂直径 D=0.26m ；传送带运行速度 V=0.70m/s 其他已知条件： 使用地点：室外；生产批量：小批 载荷性质：微振；使用年限：六年一班 选择如图传动方案：二级圆柱齿轮减速器传动 二、电动机选择及传动装置的运动和动力参数计算 1、电动机的选择 （1）选择电动机类型 根据电源及电动机的工作条件，选用 Y系列三相笼型异步电动机（IP44），全封闭自扇冷式结构。 (2)确定电机容量 15780.701.1510000.961000WWF vkWp 1.15WkWp 燕山大学课程设计说明书 第 5 页 共 27 页 其中W 为卷筒机效率，W =0.96。 传动装置总效率 226123a。 其中， 1为联轴器效率，1 =0.99； 2 为齿轮传动效率，2 =0.97；3 为轴承效率，3 =0.98（由《机械设计课程设计》表11-10得） 故电动机的输出功率， 1.151.408( )0.817WdakWPP （3）选择电动机的转速 ...
