爬杆机器人设计

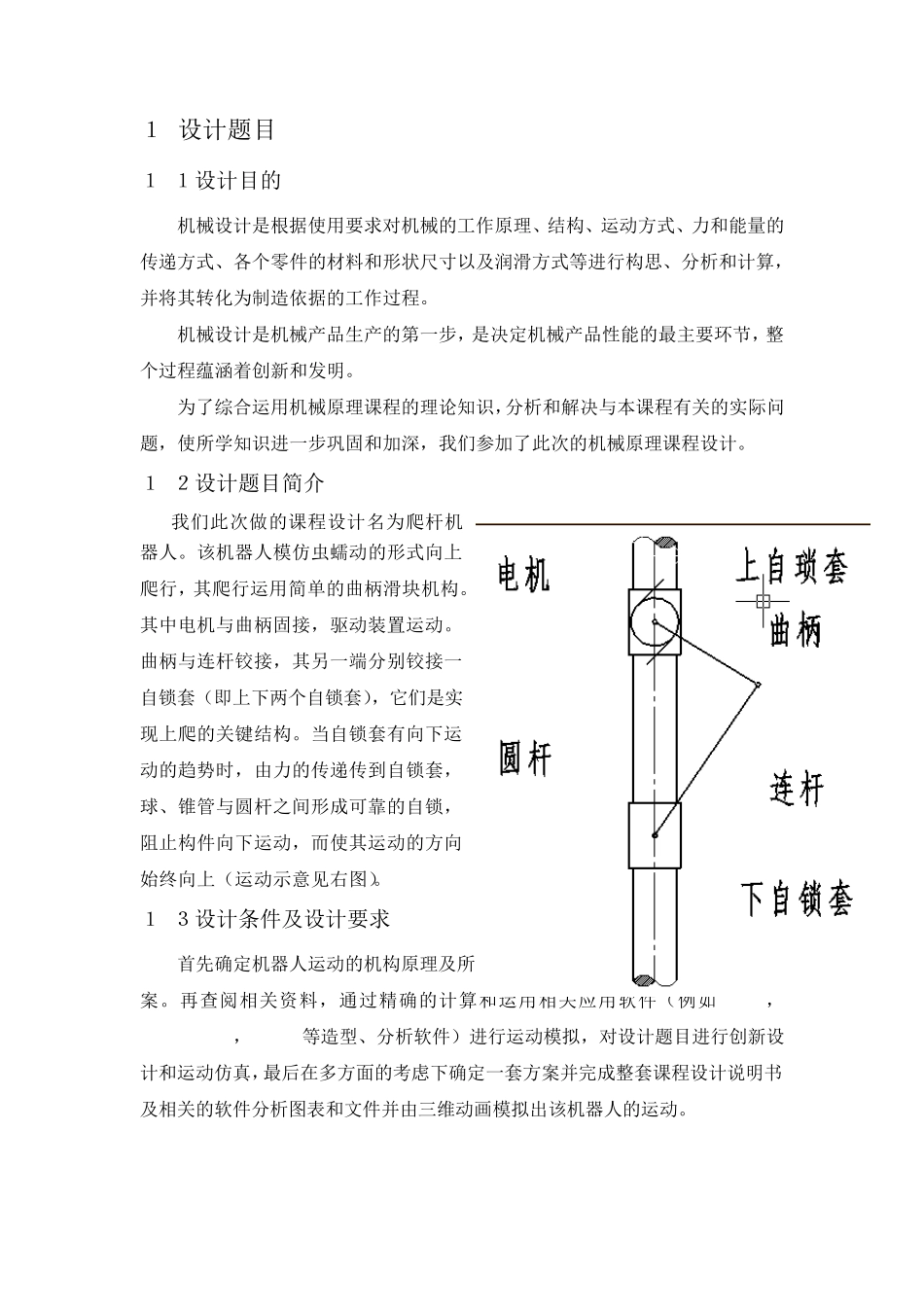

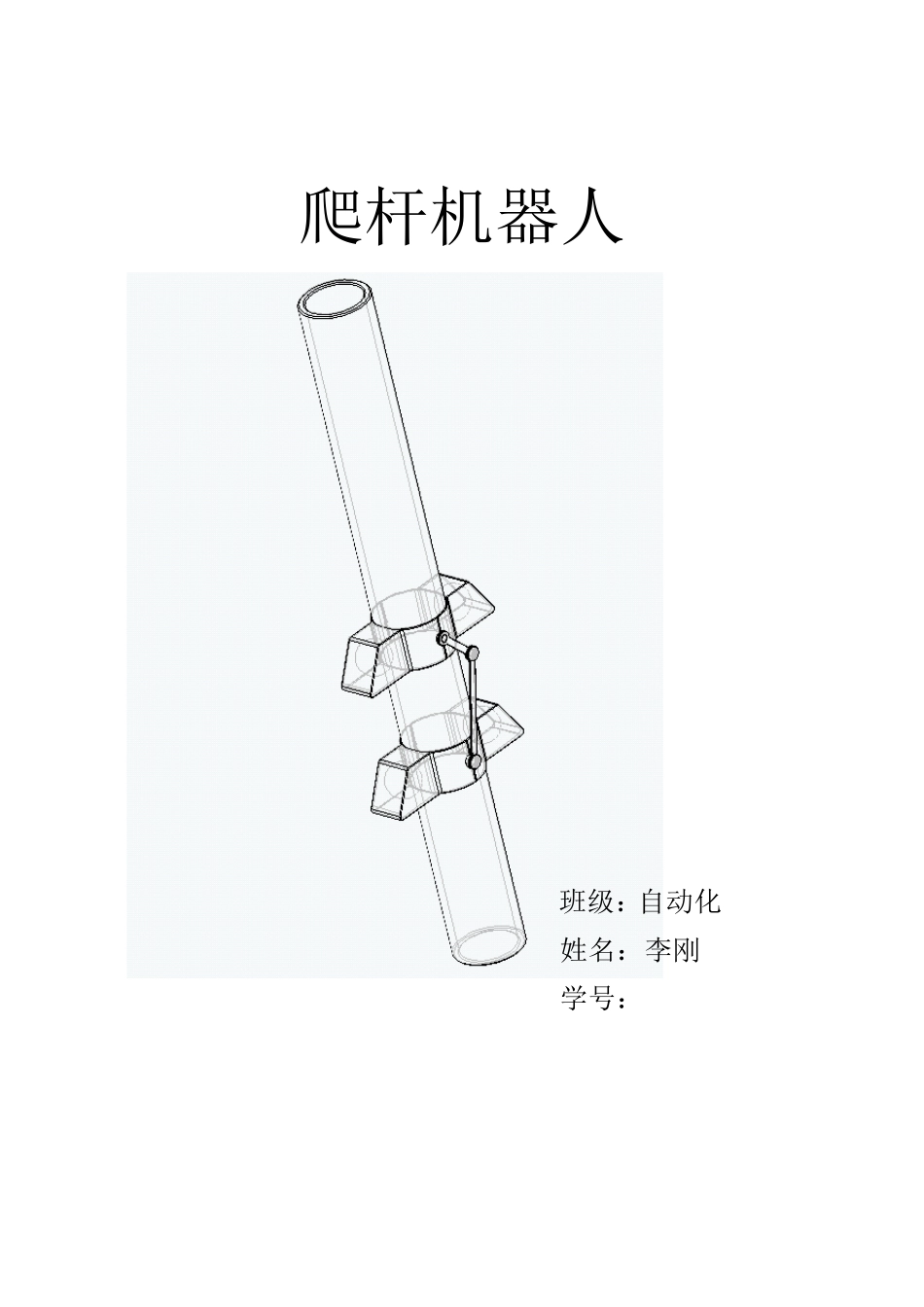

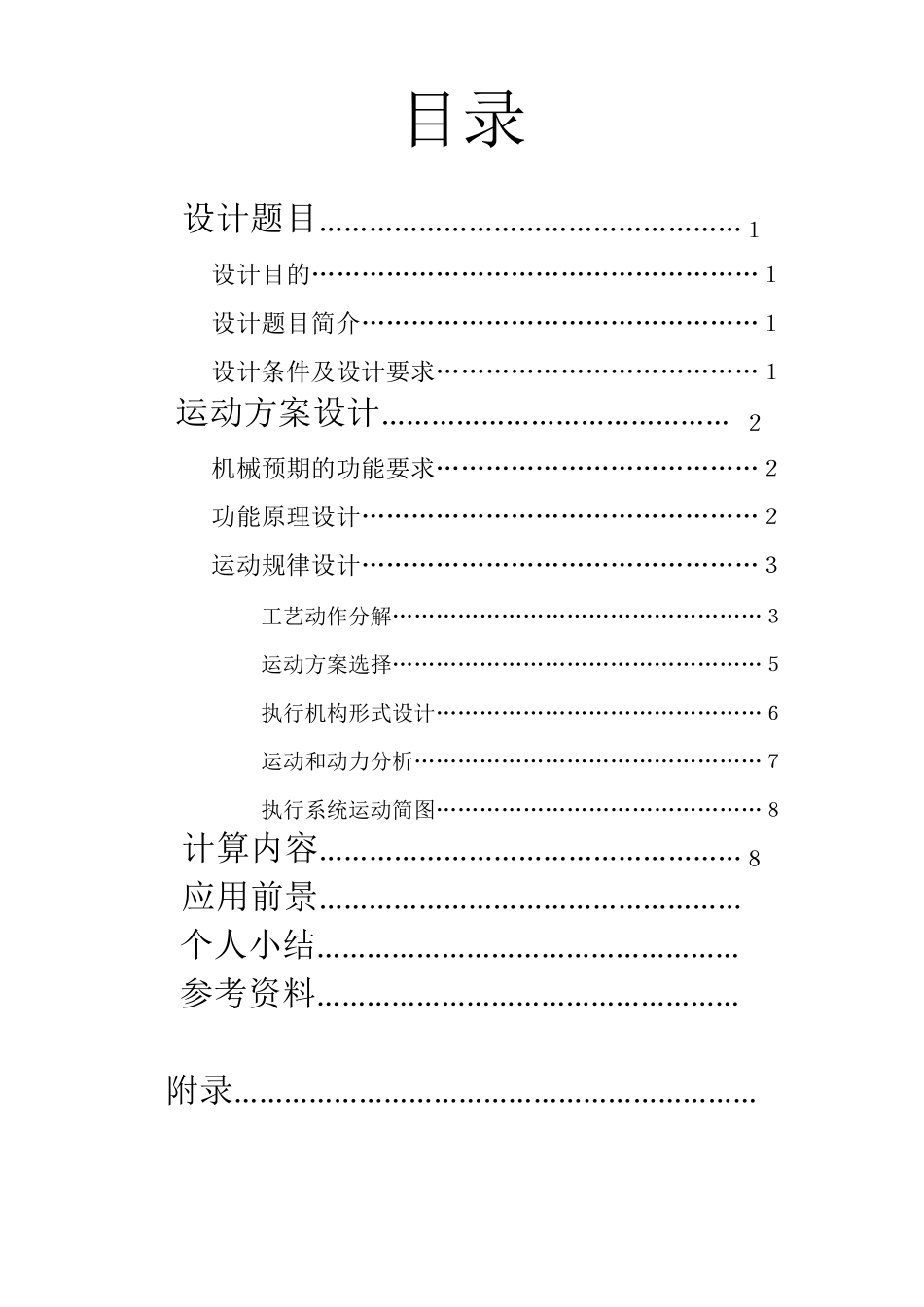

爬杆机器人 班级：自动化 08-1 姓名：李刚 学号：22081115 目录 1.设计题目……………………………………………１ 1.1设计目的………………………………………………１ 1.2设计题目简介…………………………………………１ 1.3设计条件及设计要求…………………………………１ 2.运动方案设计…………………………………… ２ 2.1机械预期的功能要求…………………………………２ 2.2功能原理设计…………………………………………２ 2.3运动规律设计…………………………………………３ 2.3.1工艺动作分解……………………………………………３ 2.3.2运动方案选择……………………………………………５ 2.3.3执行机构形式设计………………………………………６ 2.3.4运动和动力分析…………………………………………７ 2.3.5执行系统运动简图………………………………………８ 3.计算内容……………………………………………８ 4.应用前景……………………………………………10 5.个人小结……………………………………………11 6.参考资料……………………………………………12 附录………………………………………………………13 １.设计题目 １.１设计目的 机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化为制造依据的工作过程。 机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴涵着创新和发明。 为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学知识进一步巩固和加深，我们参加了此次的机械原理课程设计。 １.２设计题目简介 我们此次做的课程设计名为爬杆机器人。该机器人模仿虫蠕动的形式向上爬行，其爬行运用简单的曲柄滑块机构。其中电机与曲柄固接，驱动装置运动。曲柄与连杆铰接，其另一端分别铰接一自锁套（即上下两个自锁套），它们是实现上爬的关键结构。当自锁套有向下运动的趋势时，由力的传递传到自锁套，球、锥管与圆杆之间形成可靠的自锁，阻止构件向下运动，而使其运动的方向始终向上（运动示意见右图）。 １.３设计条件及设计要求 首先确定机器人运动的机构原理及所爬行管道的有关数据，制定多套运动方案。再查阅相关资料，通过精确的计算和运用相关应用软件（例如 CAXA，Solidworks，ADAMS等造型、分析软件）进行运...
