物料提升机、卸料平台专项施工方案

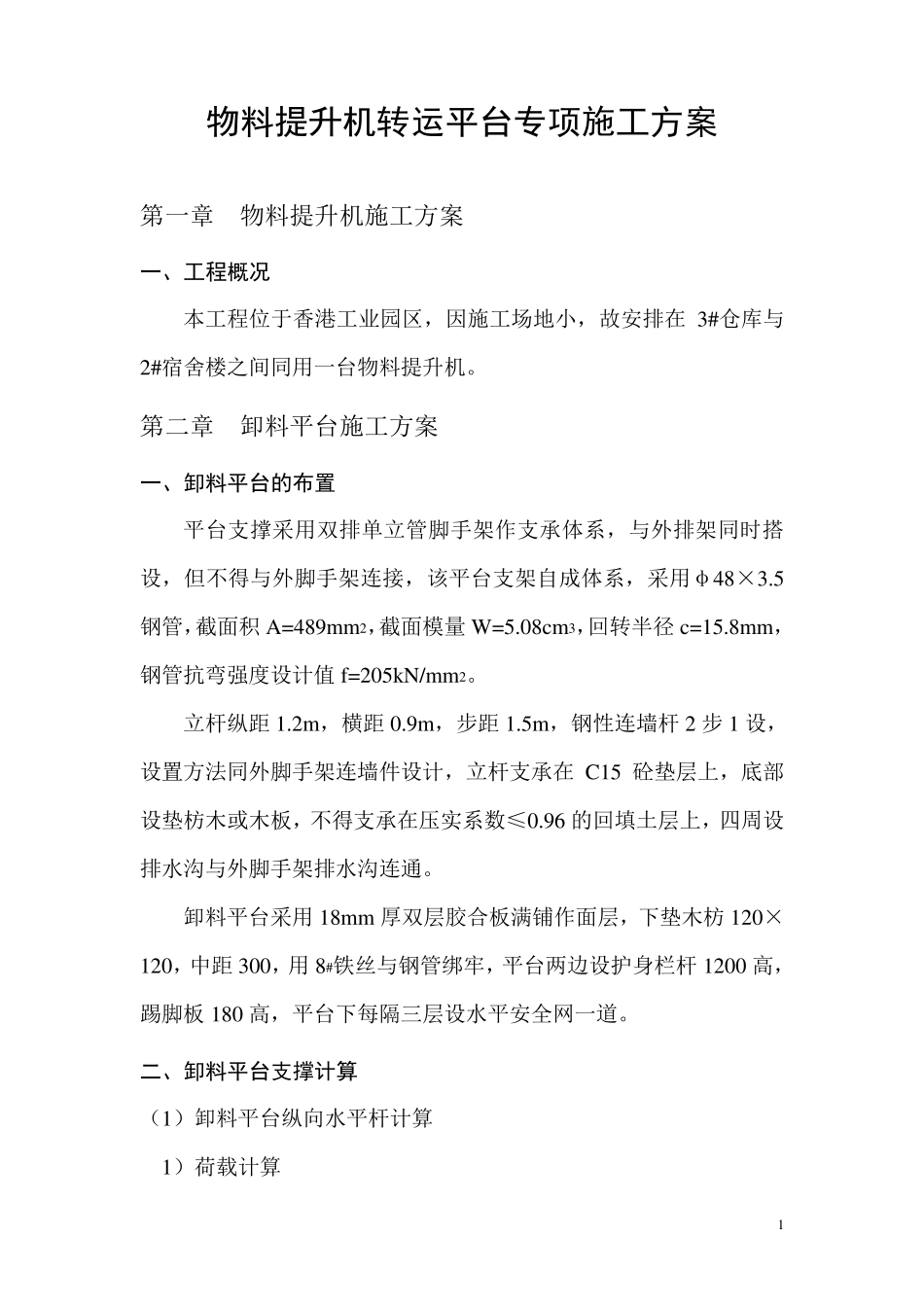

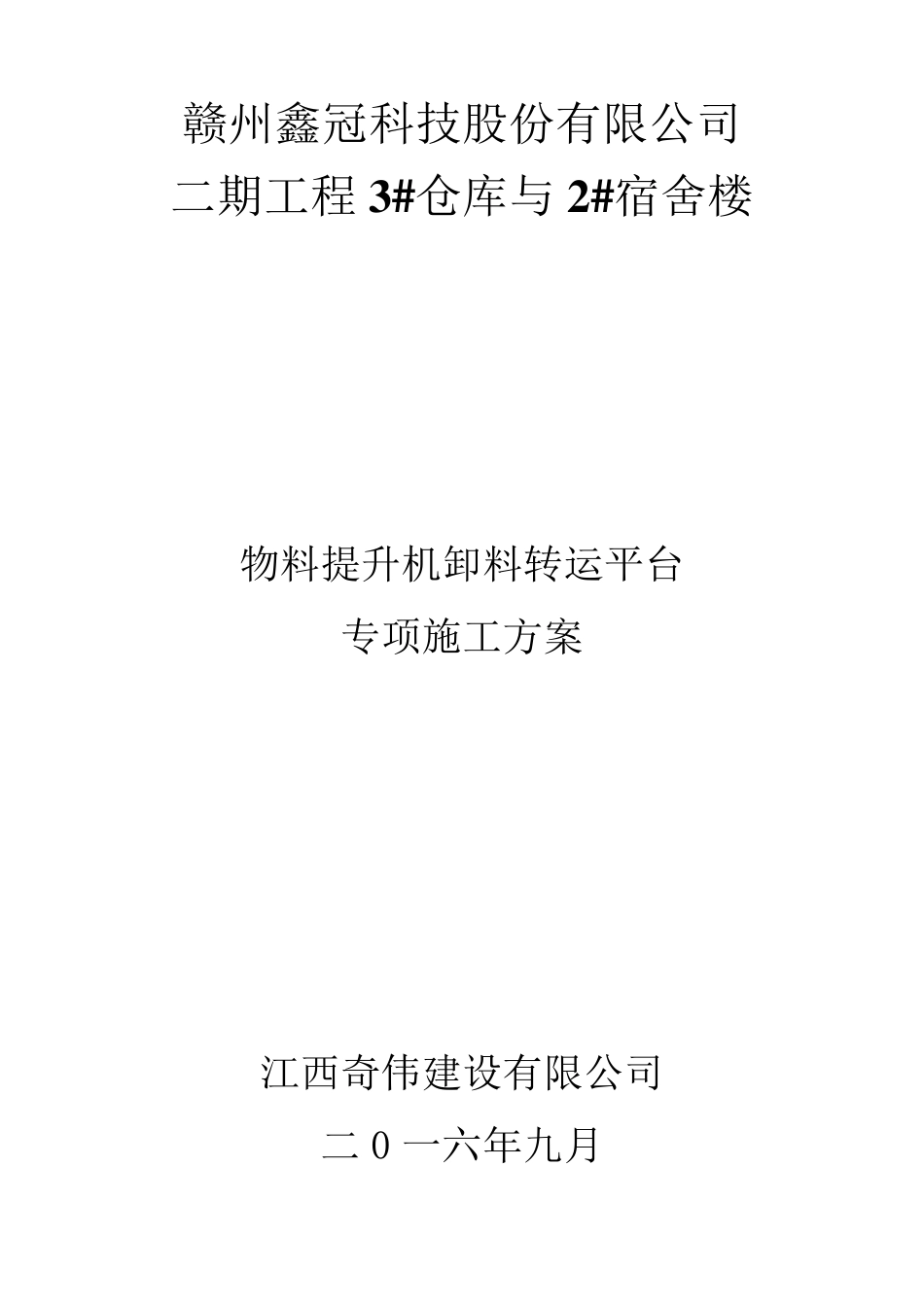

赣州鑫冠科技股份有限公司 二期工程3 # 仓库与2 # 宿舍楼 物料提升机卸料转运平台 专项施工方案 江西奇伟建设有限公司 二0 一六年九月 1 1 物料提升机转运平台专项施工方案 第一章 物料提升机施工方案 一、工程概况 本工程位于香港工业园区，因施工场地小，故安排在3#仓库与2#宿舍楼之间同用一台物料提升机。 第二章 卸料平台施工方案 一、卸料平台的布置 平台支撑采用双排单立管脚手架作支承体系，与外排架同时搭设，但不得与外脚手架连接，该平台支架自成体系，采用φ48×3.5钢管，截面积 A=489m m 2，截面模量 W=5.08cm 3，回转半径 c=15.8m m ，钢管抗弯强度设计值 f=205kN/m m 2。 立杆纵距 1.2m ，横距 0.9m ，步距 1.5m ，钢性连墙杆 2 步 1 设，设置方法同外脚手架连墙件设计，立杆支承在C15 砼垫层上，底部设垫枋木或木板，不得支承在压实系数≤0.96 的回填土层上，四周设排水沟与外脚手架排水沟连通。 卸料平台采用18m m 厚双层胶合板满铺作面层，下垫木枋 120×120，中距 300，用8#铁丝与钢管绑牢，平台两边设护身栏杆 1200 高，踢脚板 180 高，平台下每隔三层设水平安全网一道。 二、卸料平台支撑计算 （1）卸料平台纵向水平杆计算 1）荷载计算 2 恒荷 胶合板：0.9×0.018×2×5÷2=0.081(KN/m) 木枋：(0.9+2×0.2)×0.12×0.12×5×4 根/(2×1.0)=0.187(KN/m) 纵向水平杆自重：0.0384(KN/m) 合计：0.306(KN/m) 施工荷载 0.9×2=1.8(KN/m) 2）强度验算得： q=0.306×1.2+1.8×1.4=2.89(KN/m) M=0.125ql2=0.125×2.89×1.22=0.52(KN.m) σ=M/ω=0.52×106/（5.08×103）=102.4N/mm2＜fm=205 N/mm2 满足要求。 3）挠度验算 E=2.06×105N/mm2，[V]=L/150 与 10mm，I=12.19cm4 q=2.89KN/m V=0.521ql4/100EI=0.521×2.89×15004/（100×2.06×105×12.19×104）=3.03mm＜1500/150=10mm，并＜10mm，满足要求。 （2）卸料平台横向水平杆扣件抗滑力计算 1）荷载计算 恒荷 胶合板：1.2×0.9×0.018×2×5÷2=0.0972（KN） 纵向水平杆：0.0384×1.2=0.046（KN） 横向水平杆：0.0384×0.9=0.035（KN） 3 栏杆、挡脚板自重：1.2×0.14/2=0.084（KN） 合计：0.227（KN） 施工荷载：1.2×0.5×2=1.2（KN） 2）扣件抗滑力验算 一个扣件抗滑承载力：8KN 横向水平杆下滑力：D=1.2×0.227+1.4×1.2=1.952(KN)＜8(KN) 满足要求。 （3）卸料平台立杆计算 1...
