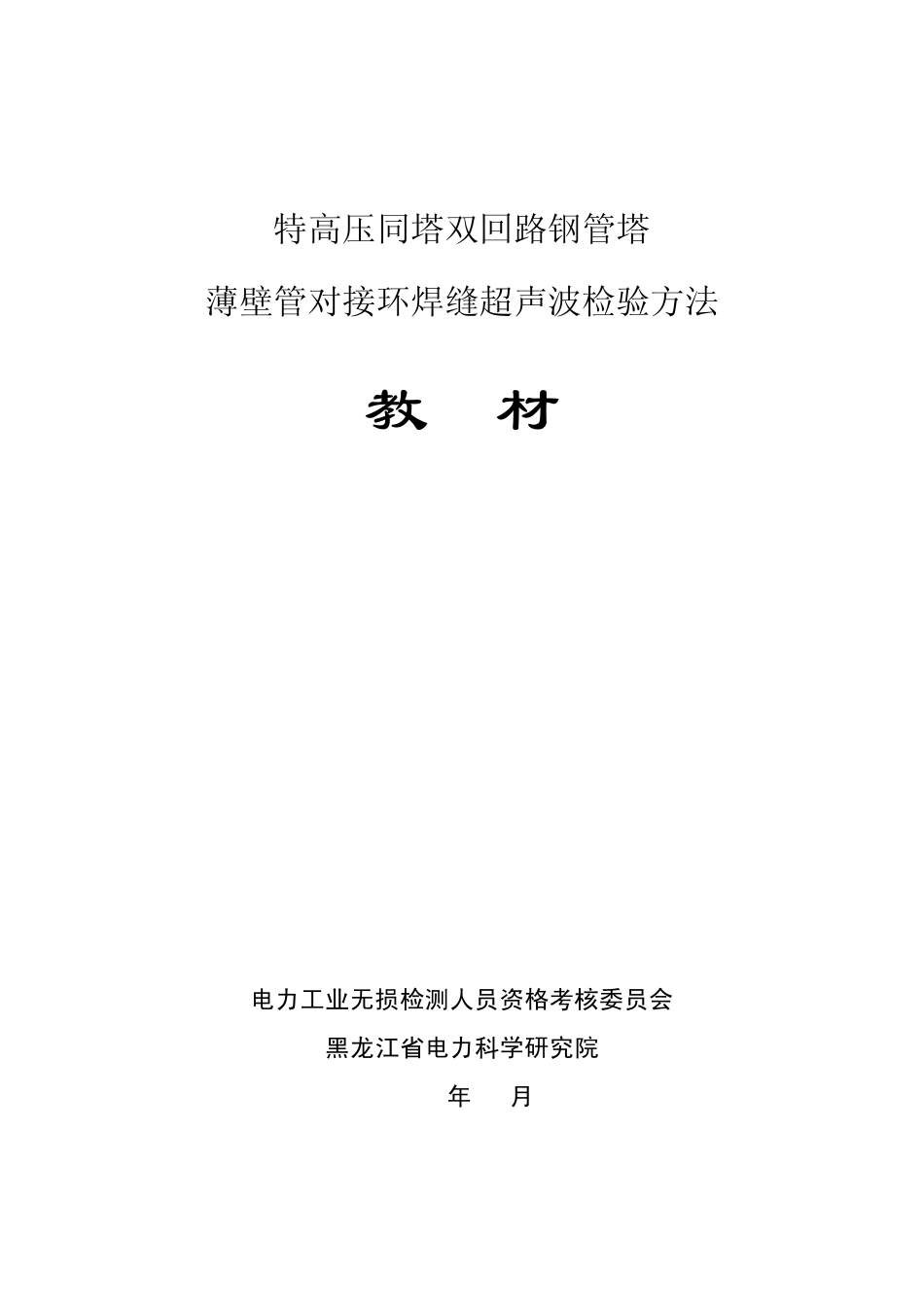

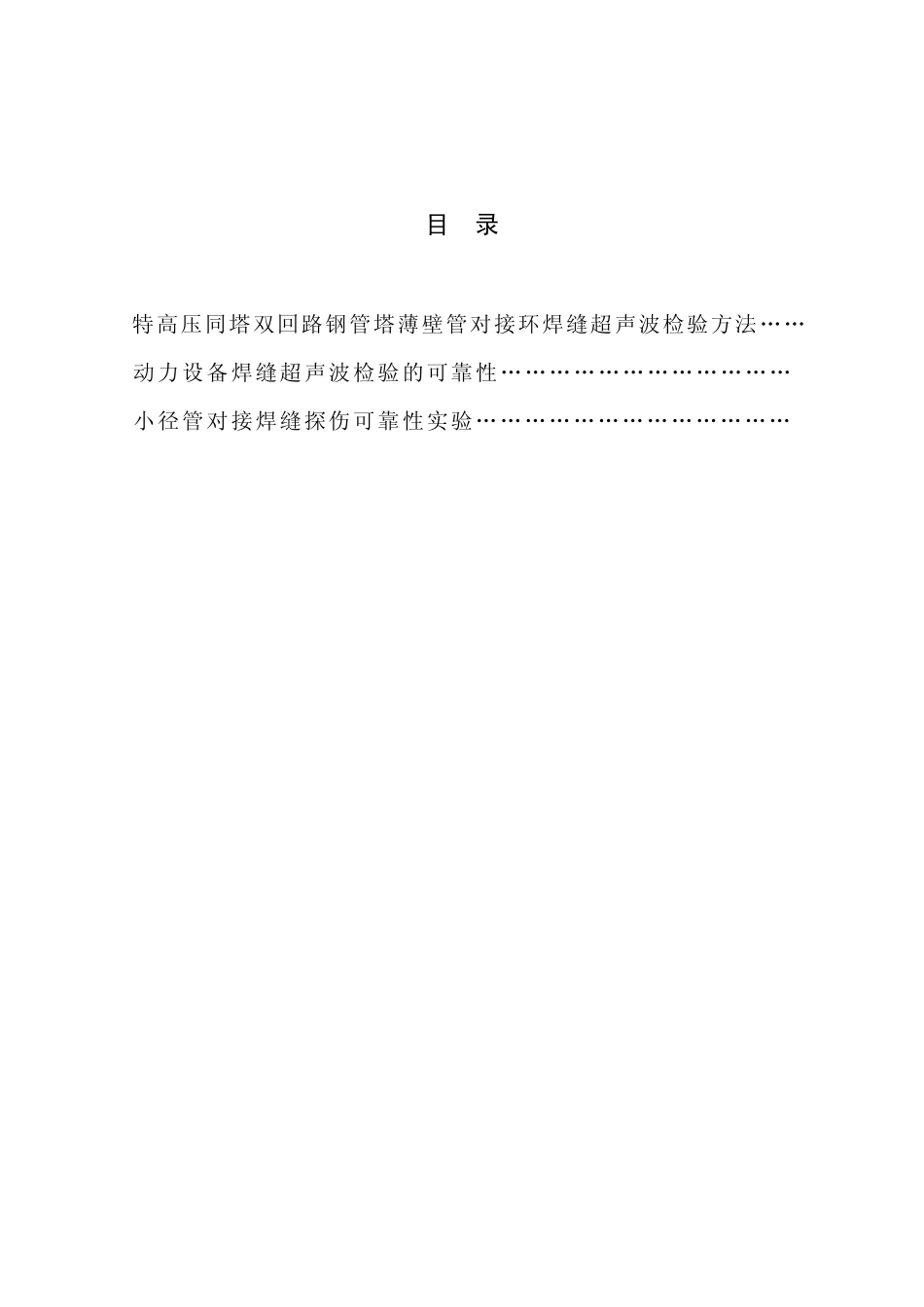

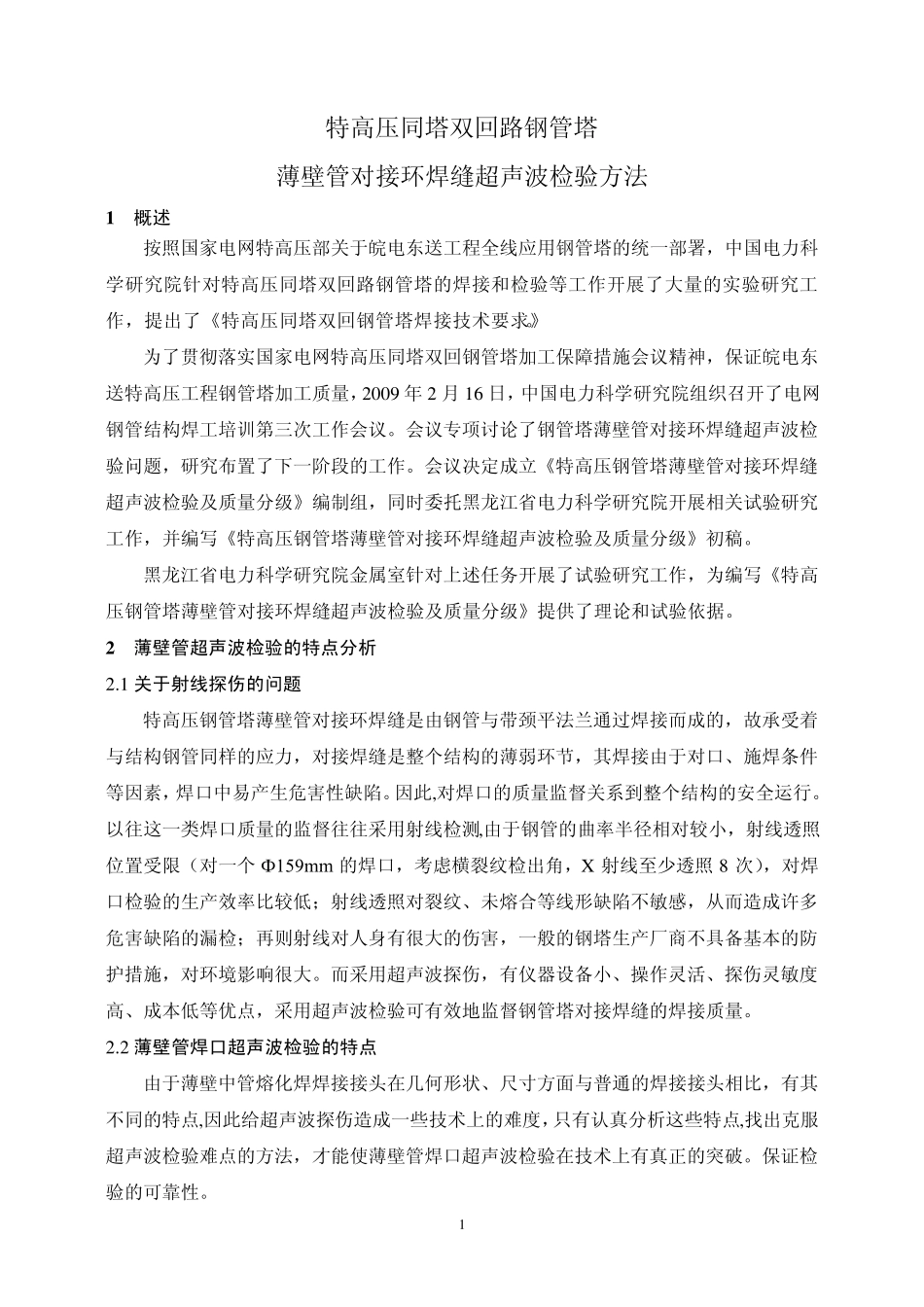

特高压同塔双回路钢管塔 薄壁管对接环焊缝超声波检验方法 教 材 电力工业无损检测人员资格考核委员会 黑龙江省电力科学研究院 2011年 11月 目 录 1.特高压同塔双回路钢管塔薄壁管对接环焊缝超声波检验方法……1 2.动力设备焊缝超声波检验的可靠性………………………………17 3.小径管对接焊缝探伤可靠性实验…………………………………23 1 特高压同塔双回路钢管塔 薄壁管对接环焊缝超声波检验方法 1 概述 按照国家电网特高压部关于皖电东送工程全线应用钢管塔的统一部署，中国电力科学研究院针对特高压同塔双回路钢管塔的焊接和检验等工作开展了大量的实验研究工作，提出了《特高压同塔双回钢管塔焊接技术要求》。 为了贯彻落实国家电网特高压同塔双回钢管塔加工保障措施会议精神，保证皖电东送特高压工程钢管塔加工质量，2009 年 2 月 16 日，中国电力科学研究院组织召开了电网钢管结构焊工培训第三次工作会议。会议专项讨论了钢管塔薄壁管对接环焊缝超声波检验问题，研究布置了下一阶段的工作。会议决定成立《特高压钢管塔薄壁管对接环焊缝超声波检验及质量分级》编制组，同时委托黑龙江省电力科学研究院开展相关试验研究工作，并编写《特高压钢管塔薄壁管对接环焊缝超声波检验及质量分级》初稿。 黑龙江省电力科学研究院金属室针对上述任务开展了试验研究工作，为编写《特高压钢管塔薄壁管对接环焊缝超声波检验及质量分级》提供了理论和试验依据。 2 薄壁管超声波检验的特点分析 2.1 关于射线探伤的问题 特高压钢管塔薄壁管对接环焊缝是由钢管与带颈平法兰通过焊接而成的，故承受着与结构钢管同样的应力，对接焊缝是整个结构的薄弱环节，其焊接由于对口、施焊条件等因素，焊口中易产生危害性缺陷。因此,对焊口的质量监督关系到整个结构的安全运行。以往这一类焊口质量的监督往往采用射线检测,由于钢管的曲率半径相对较小，射线透照位置受限（对一个Ф159mm 的焊口，考虑横裂纹检出角，X 射线至少透照 8 次），对焊口检验的生产效率比较低；射线透照对裂纹、未熔合等线形缺陷不敏感，从而造成许多危害缺陷的漏检；再则射线对人身有很大的伤害，一般的钢塔生产厂商不具备基本的防护措施，对环境影响很大。而采用超声波探伤，有仪器设备小、操作灵活、探伤灵敏度高、成本低等优点，采用超声波检验可有效地监督钢管塔对接焊缝的焊接质量。 2.2 薄壁管焊口超声波检验的特点 由于薄壁中管熔化焊焊接接头在几何...
