狮岛控制器编程及下载说明(V1.5)

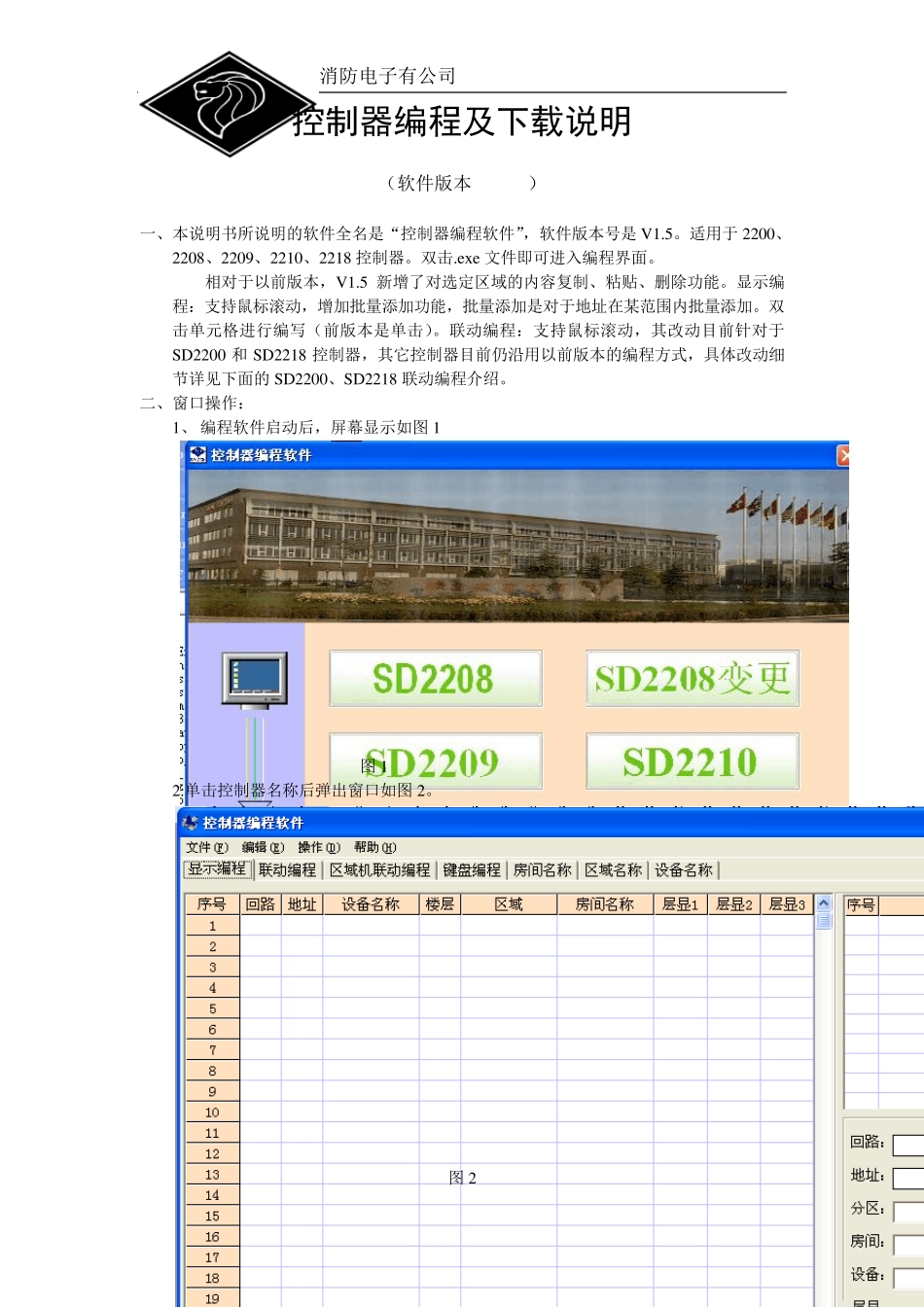

北京狮岛消防电子有公司 第 1 页 共 14 页 控制器编程及下载说明 （软件版本 V1.5） 一、本说明书所说明的软件全名是“控制器编程软件”，软件版本号是V1.5。适用于 2200、2208、2209、2210、2218 控制器。双击.exe 文件即可进入编程界面。 相对于以前版本，V1.5 新增了对选定区域的内容复制、粘贴、删除功能。显示编程：支持鼠标滚动，增加批量添加功能，批量添加是对于地址在某范围内批量添加。双击单元格进行编写（前版本是单击）。联动编程：支持鼠标滚动，其改动目前针对于SD2200 和 SD2218 控制器，其它控制器目前仍沿用以前版本的编程方式，具体改动细节详见下面的SD2200、SD2218 联动编程介绍。 二、窗口操作： 1、 编程软件启动后，屏幕显示如图 1 图 1 2.单击控制器名称后弹出窗口如图 2。 图 2 北京狮岛消防电子有公司 第 2 页 共 14 页 在窗口中共有7 个编程页，分别为“显示编程”、“联动编程”、“区域机联动编程”、“键盘编程”、“房间名称”、“区域名称”、“设备名称”。 选择“显示编程”页。此时控制器编程系统为显示编程状态。显示编程表格共分“序号”、“回路”、“地址”、“设备名称”、“楼层”、“区域”、“房间名称”、“层显 1”、“层显 2”、“层显 3”10 列。 ⑴“序号”：软件自生成 ⑵“回路”；鼠标双击“回路”一列即可输入回路号。双击单元格后按“BCKSPACE←”键可删除原有回路号。可输入 2 个字节数字。注：不能输入 0 回路 ⑶“地址”：鼠标双击“地址”一列即可输入地址号，每个回路可带 250 个地址，地址号由 1－250。双击单元格后按“BCKSPACE←”键可删除原有地址号。可输入 3个字节数字。注：不能输入 0 地址 注： 1. 2208 的回路有01、02 两回路，地址以 001 为起始点；2209 的回路为01 一回路，2210 回路有01-09 共9 回路。2210 和 2218 回路有01-16 共16 回路。 2. 回路不允许输入 00，地址不允许输入 000 ⑷“设备名称”：鼠标单击“设备名称”列内某一行，在软件右侧出现一列如图 3： 图 3 右侧的设备名称可由编程者按需要自行修改编写，点击设备名称栏进入设备名称编辑界面，即可编辑。最多输入 4 个汉字。 例：双击右侧设备名称中1 号感烟探测，则对应的单元格内出现相应的设备名称，设备名称输入完毕。 ⑸“楼层”：“楼层”一列由编程者根据实际情况和工程要求来编写，可输入 2 个字节数字...
