环切法桩头破除施工工艺

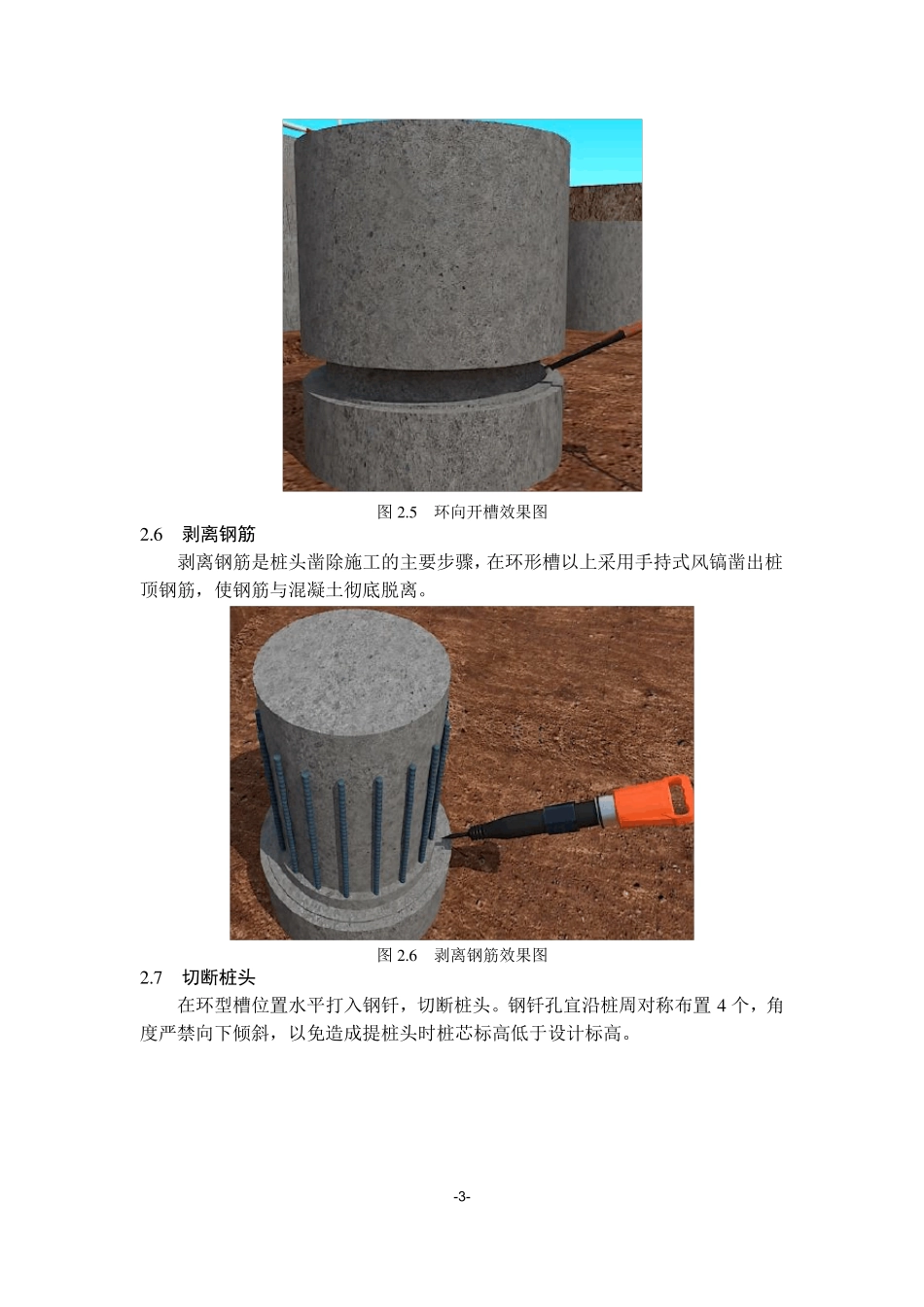

-1 - 环切法桩头破除施工工艺 1 环切法桩头破除的优点 常规的桩头破除工艺是采用人工结合空压机和风镐直接进行破除作业，作业范围局限，作业效率低，外观差，桩头质量难以保证。而采用环切法桩头破除工艺可以保证伸入承台部分的桩基的质量满足规范和设计的要求，并可以提高桩头破除作业效率。 2 环切法桩头破除施工工艺 2.1 工艺流程 工艺流程如图2.1 所示。 图2.1 施工工艺流程图 2.2 基坑开挖 采用挖机开挖基坑，人工配合。挖机挖至距承台底标高30cm 时，采用人工开挖、清理并找平。基坑开挖完成后及时在基坑四周设置排水沟，安装防护栏杆。 图2.2 基坑开挖完成后效果图 -2 - 2.3 位置标示 基坑清理完毕后，对设计桩顶标高进行测量定位，并用红油漆在设计桩顶处，标出环向切割线。 图 2.3 环向切割线标识 2.4 环向切割 施工前为保护桩头的整体性，先采用手持式混凝土切割机，沿桩顶标记红线进行环向切割，深度控制在3cm ，避免伤及桩基主筋。 图 2.4 环向切割示意图 2.5 环向开槽 桩顶标高处环向切割缝切割完成后，在桩顶环切线上部约 10cm 位置再切一道环切缝，在2 道环切缝中间用风镐小心地凿出一条环形槽，槽宽约 10cm ，深度以找出主筋为标准，在设计桩顶处形成一条保护隔离带，彻底消除破桩头时混凝土裂纹向下延伸的可能。 -3 - 图2 .5 环向开槽效果图 2 .6 剥离钢筋 剥离钢筋是桩头凿除施工的主要步骤，在环形槽以上采用手持式风镐凿出桩顶钢筋，使钢筋与混凝土彻底脱离。 图2 .6 剥离钢筋效果图 2 .7 切断桩头 在环型槽位置水平打入钢钎，切断桩头。钢钎孔宜沿桩周对称布置 4 个，角度严禁向下倾斜，以免造成提桩头时桩芯标高低于设计标高。 -4 - 图2 .7 -1 打入钢钎 图2 .7 -2 钢钎打入位置 2 .8 桩头吊离 起吊前确保桩头和桩身完全分离，然后进行起吊，起吊时尽量慢起以免对钢筋造成损坏。吊装过程人员应远离操作范围，以防止桩头掉落发生事故。桩头吊出后放置在远离基坑的地方。 图2 .8 起吊桩头 2 .9 桩顶修整 桩头起吊后，在断裂面会有部分地方凸凹不平需人工凿除处理，按设计标高将多余的部分凿掉，并使桩顶新鲜混凝土面外露。 图2 .9 桩顶修整找平 2 .1 0 钢筋调整 待桩顶处理完后可将弯曲钢筋进行调直，调直时人工手持钢筋扳手进行微调，整个基坑桩头钢筋调直完成后，用高压水枪对桩头浮渣等附着物进行冲洗，待冲洗完后将积水及时排除...
