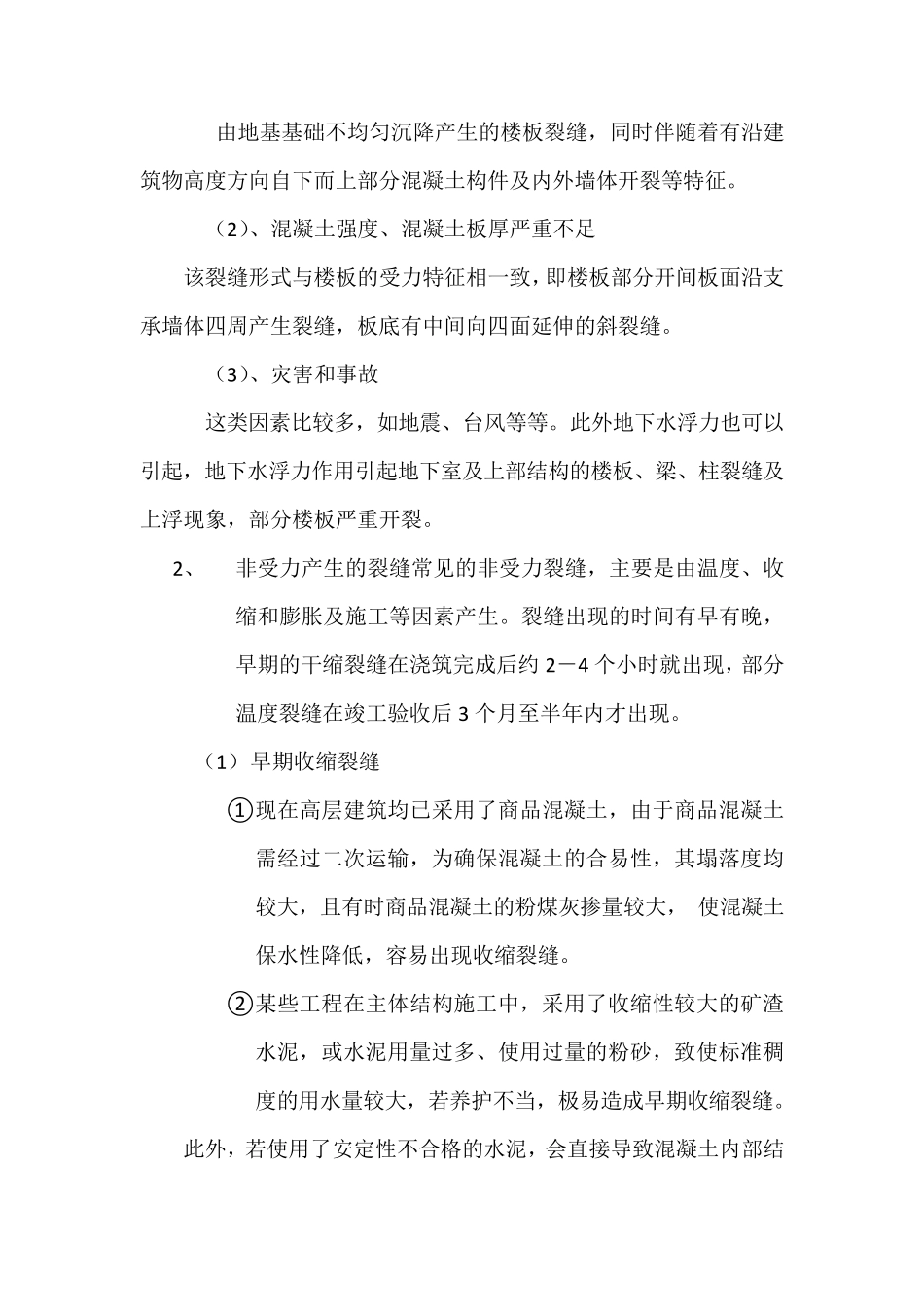

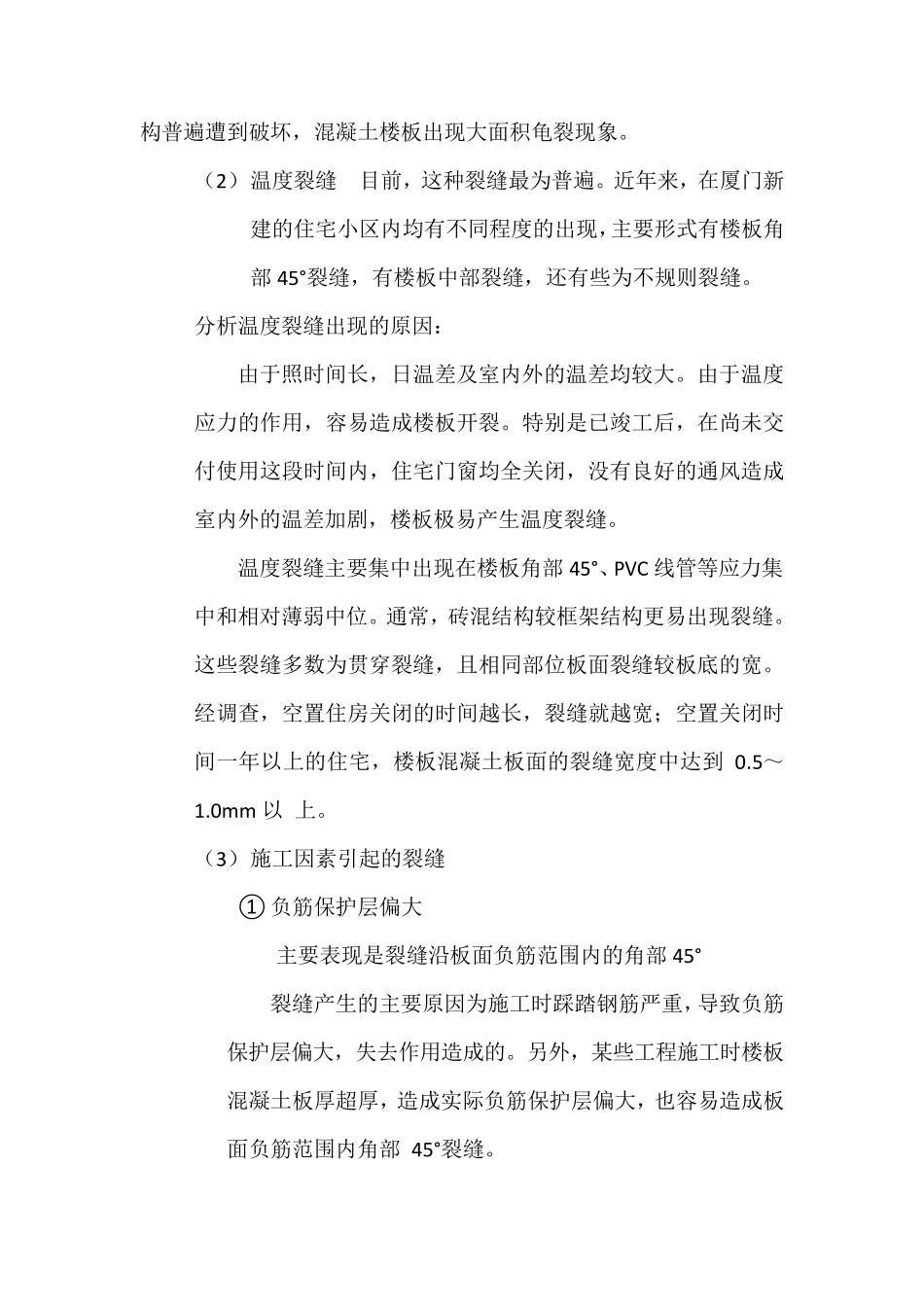

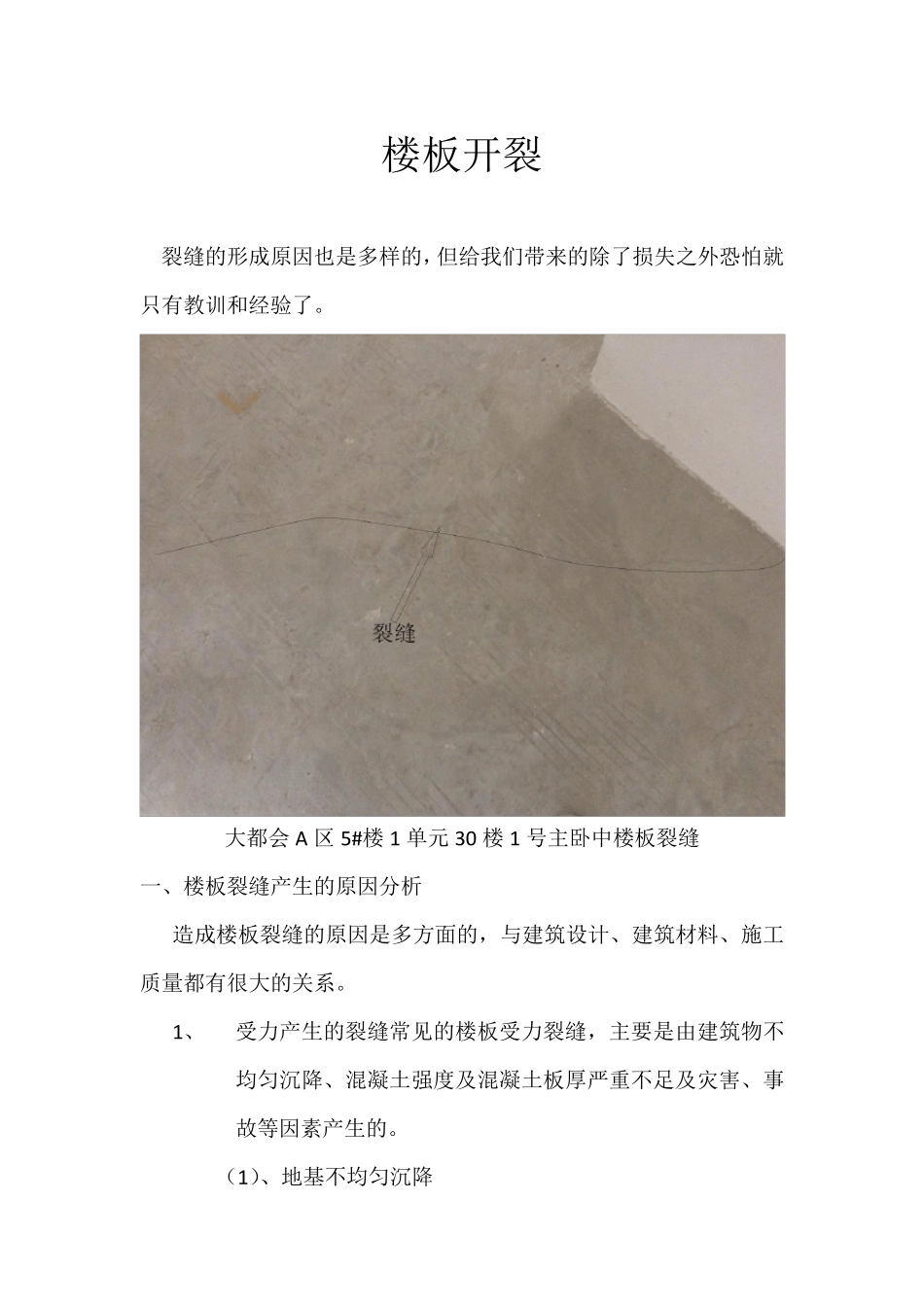

楼板开裂 裂缝的形成原因也是多样的，但给我们带来的除了损失之外恐怕就只有教训和经验了。 大都会A 区5#楼1 单元30 楼1 号主卧中楼板裂缝 一、楼板裂缝产生的原因分析 造成楼板裂缝的原因是多方面的，与建筑设计、建筑材料、施工质量都有很大的关系。 1、 受力产生的裂缝常见的楼板受力裂缝，主要是由建筑物不均匀沉降、混凝土强度及混凝土板厚严重不足及灾害、事故等因素产生的。 （1）、地基不均匀沉降 由地基基础不均匀沉降产生的楼板裂缝，同时伴随着有沿建筑物高度方向自下而上部分混凝土构件及内外墙体开裂等特征。 （2）、混凝土强度、混凝土板厚严重不足 该裂缝形式与楼板的受力特征相一致，即楼板部分开间板面沿支承墙体四周产生裂缝，板底有中间向四面延伸的斜裂缝。 （3）、灾害和事故 这类因素比较多，如地震、台风等等。此外地下水浮力也可以引起，地下水浮力作用引起地下室及上部结构的楼板、梁、柱裂缝及上浮现象，部分楼板严重开裂。 2、 非受力产生的裂缝常见的非受力裂缝，主要是由温度、收缩和膨胀及施工等因素产生。裂缝出现的时间有早有晚，早期的干缩裂缝在浇筑完成后约2－4 个小时就出现，部分温度裂缝在竣工验收后3 个月至半年内才出现。 （1） 早期收缩裂缝 ① 现在高层建筑均已采用了商品混凝土，由于商品混凝土需经过二次运 输 ，为 确 保 混凝土的合 易 性 ，其 塌 落 度均较大 ，且 有时商品混凝土的粉 煤 灰 掺 量 较大 ， 使 混凝土保 水性 降低 ，容 易 出现收缩裂缝。 ② 某 些 工程 在主体结构施工中，采用了收缩性 较大 的矿 渣水泥 ，或 水泥 用量 过多、使 用过量 的粉 砂 ，致使 标 准 稠度的用水量 较大 ，若 养 护 不当 ，极 易 造 成早期收缩裂缝。 此外，若 使 用了安 定 性 不合 格 的水泥 ，会 直 接 导 致混凝土内部结构普遍遭到破坏，混凝土楼板出现大面积龟裂现象。 （2） 温度裂缝 目前，这种裂缝最为普遍。近年来，在厦门新建的住宅小区内均有不同程度的出现，主要形式有楼板角部45°裂缝，有楼板中部裂缝，还有些为不规则裂缝。 分析温度裂缝出现的原因： 由于照时间长，日温差及室内外的温差均较大。由于温度应力的作用，容易造成楼板开裂。特别是已竣工后，在尚未交付使用这段时间内，住宅门窗均全关闭，没有良好的通风造成室内外的温差加剧，楼板极易产生温度裂缝。 温度裂缝主要集中出...
