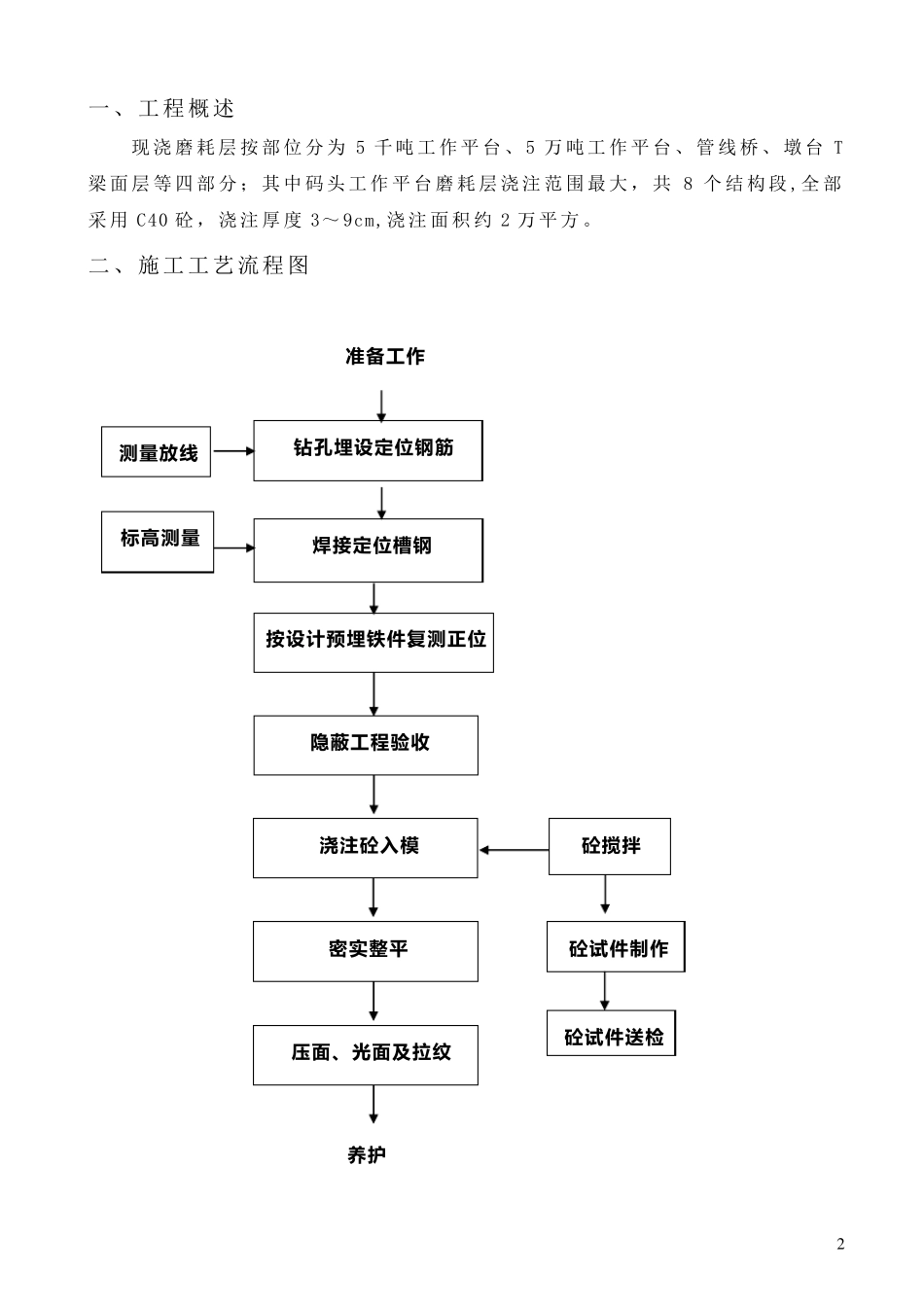

1 珠海港高栏港区南迳湾作业区宝塔公用液体化工品 码头工程 现浇磨耗层施工方案 广东金东海集团有限公司宝塔 石化码头工程项目经理部 2014 年 11 月 26 日 2 一、工程概述 现 浇 磨 耗 层 按 部 位 分 为 5 千 吨 工 作 平 台 、 5 万 吨 工 作 平 台 、 管 线 桥 、 墩 台 T梁 面 层 等 四 部 分 ； 其 中 码 头 工 作 平 台 磨 耗 层 浇 注 范 围 最 大 ， 共 8 个 结 构 段 ,全 部采 用 C40 砼 ， 浇 注 厚 度 3～ 9cm,浇 注 面 积 约 2 万 平 方 。 二、施工工艺流程图 准 备 工 作 按 设 计 预 埋 铁 件 、复测正位 隐蔽工 程验收 浇注砼入模 密实整平 压面、光面及拉纹 养护 钻孔埋 设 定位钢筋 测量放线 焊接定位槽钢 砼试件 制作 砼试件 送检 砼搅拌 标高测量 3 三 、 施 工 工 艺 1、 施 工 顺 序 现 浇 磨 耗 层 施 工 按 结 构 缝 分 段 分 块 进 行 施 工 ， 管 线 桥 按 纵 向 中 线 分 四 块 浇注 ； 码 头 平 台 磨 耗 层 以 中 轴 线 为 界 向 前 后 沿 两 边 进 行 分 条 分 块 ， 双 坡 向 ， 按0.5%放 坡 ， 每 一 结 构 段 共 分10 块 施 工 ， 前 沿 半 幅 分 条 施 工 宽 度 为4.6m3 块 、 3.75m1块 、 0.6m1 块 ， 后 沿 半 幅 分 条 施 工 宽 度 为4.6m2 块 、 4.7m1 块 、 4.0m1 块 、 0.6m1块 ， 长 度66m（ 5Q） 及68m（ 5W），（ 详 见 附 图 ）。 浇 注 时 采 用 跳 格 施 工 ， 局 部 部 位可 根 据 实 际 平 面 尺 寸 按 分 块 施 工 并 最 终 形 成 一 个 整 体 处 理 。 根 据 码 头 已 浇 筑 完 成 的 面 板 ， 结 合 现 有 可 施 工 作 业 范 围 情 况 ， 磨 耗 层 施 工 由5千 吨 级 码 头 第 三 至 第 五 结 构 段 先 进 行 施 工 ， 其 中 第 三 至 第 五 结 构 段 施 工 时 将 中 轴 线处 两 板 块 做 为 临 时 施 工 道 路 需 预 留 ， 待5 吨 级 码 头 面 板 全 部 完 成 后 由 海 往 岸 后 退 分块 浇 筑 。 砼 输 送采 用 砼 搅拌车自卸或装载车输 送，...
