现浇箱梁满堂支架施工方案

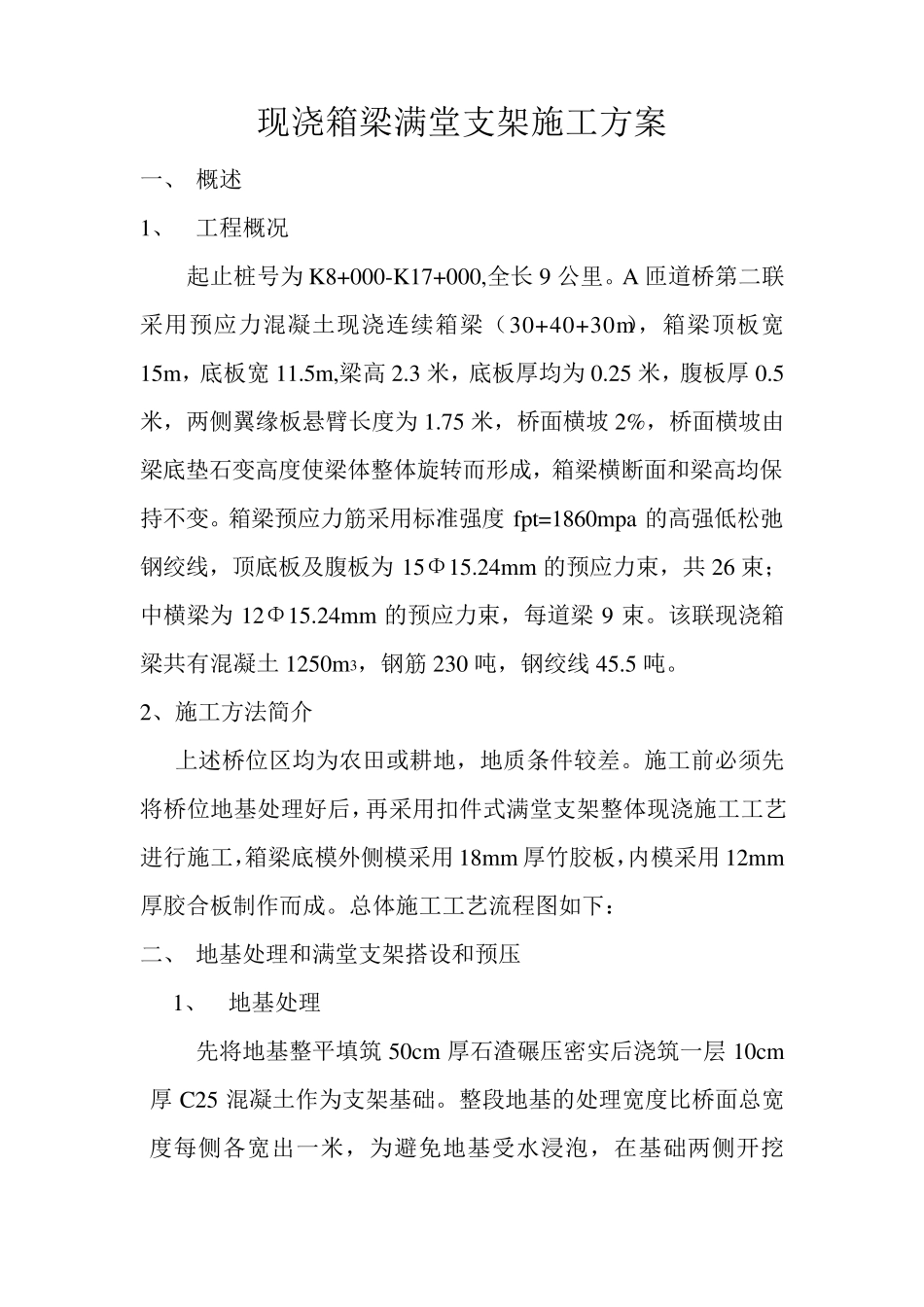

现浇箱梁满堂支架施工方案 一、 概述 1、 工程概况 起止桩号为K8+000-K17+000,全长9 公里。A 匝道桥第二联采用预应力混凝土现浇连续箱梁（30+40+30m），箱梁顶板宽15m，底板宽11.5m,梁高2.3 米，底板厚均为0.25 米，腹板厚0.5米，两侧翼缘板悬臂长度为1.75 米，桥面横坡2%，桥面横坡由梁底垫石变高度使梁体整体旋转而形成，箱梁横断面和梁高均保持不变。箱梁预应力筋采用标准强度fpt=1860mpa 的高强低松弛钢绞线，顶底板及腹板为15Φ15.24mm 的预应力束，共 26 束；中横梁为12Φ15.24mm 的预应力束，每道梁9 束。该联现浇箱梁共有混凝土1250m3，钢筋230 吨，钢绞线45.5 吨。 2、施工方法简介 上述桥位区均为农田或耕地，地质条件较差。施工前必须先将桥位地基处理好后，再采用扣件式满堂支架整体现浇施工工艺进行施工，箱梁底模外侧模采用18mm 厚竹胶板，内模采用12mm厚胶合板制作而成。总体施工工艺流程图如下： 二、 地基处理和满堂支架搭设和预压 1、 地基处理 先将地基整平填筑50cm 厚石渣碾压密实后浇筑一层 10cm厚C25 混凝土作为支架基础 。整段 地基的处理宽度比 桥面总宽度每侧各 宽出 一米，为避 免 地基受 水 浸 泡 ，在 基础 两侧开 挖30*30cm的排水沟，排水沟应保证排水顺畅渠贯通，以利于水流及时排出。 2、 支架搭设 在地基处理好后按照箱梁的轮廓线逐条放出箱梁的翼板、底板边线，然后按照此线形进行支架的搭设，支架采用扣件式满堂脚手架，其结构形式如下；纵桥向立杆间距为 90cm 横桥向立杆间距除箱梁腹板及中、端横梁所对应的位置间距 45cm 布置外其余均按 90cm间距布置（详见《现浇箱梁支架布置图》，在高度方向每间隔 1.2m设置一排纵横向联接钢管使所有立杆联成一体，为确保支架的整体稳定性，纵横向立杆每间隔3 排各设置一道剪刀撑。支架顶面高度一般控制在底板以下 30-50cm 的范围内，然后在钢管上口安装可调节顶托，可调顶托的调节范围为0-30cm ，主要作用是调整底板标高和便于拆除底模。钢管支架搭设好后，在可调节顶托上铺设 10*15cm木方，箱体底板部分木方按横桥向布置，木方长 4m 间距为 0.9m ；（在中、端横梁位置间距为 0.45cm ），翼缘板部分木方按纵桥向布置，木方长 4m 间距 0.9m ；然后在 10*15cm 的木方上面铺设 10*10cm 的木方，两层木方用铁钉固定，木方铺设间距为：在箱梁腹板所对应的位置按20cm 布置，底板其余位置按30cm 布置。...
