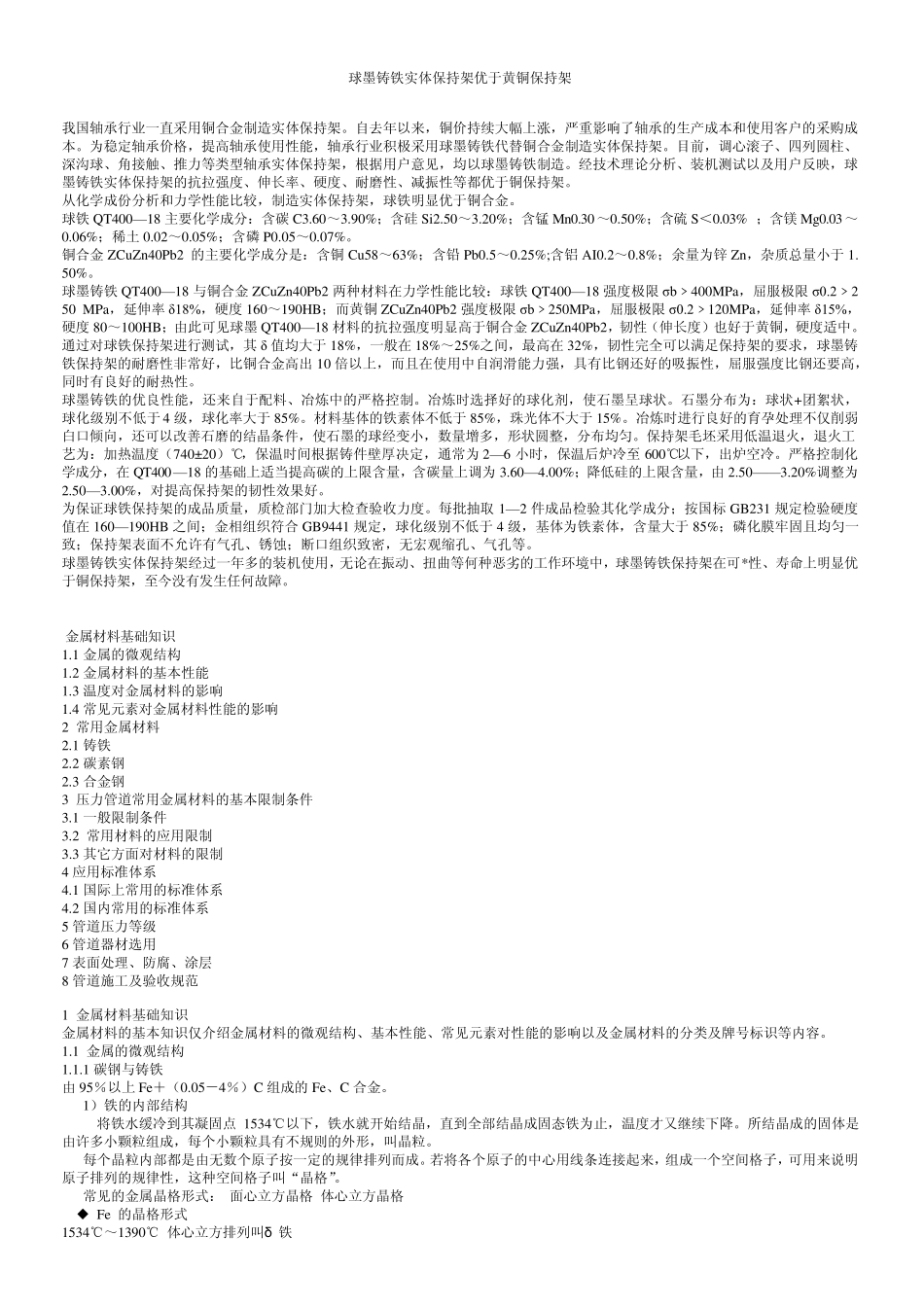

球墨铸铁实体保持架优于黄铜保持架 我国轴承行业一直采用铜合金制造实体保持架。自去年以来，铜价持续大幅上涨，严重影响了轴承的生产成本和使用客户的采购成本。为稳定轴承价格，提高轴承使用性能，轴承行业积极采用球墨铸铁代替铜合金制造实体保持架。目前，调心滚子、四列圆柱、深沟球、角接触、推力等类型轴承实体保持架，根据用户意见，均以球墨铸铁制造。经技术理论分析、装机测试以及用户反映，球墨铸铁实体保持架的抗拉强度、伸长率、硬度、耐磨性、减振性等都优于铜保持架。 从化学成份分析和力学性能比较，制造实体保持架，球铁明显优于铜合金。 球铁 QT400—18 主要化学成分：含碳 C3.60～3.90%；含硅 Si2.50～3.20%；含锰 Mn0.30～0.50%；含硫 S＜0.03% ；含镁 Mg0.03～0.06%；稀土 0.02～0.05%；含磷 P0.05～0.07%。 铜合金 ZCuZn40Pb2 的主要化学成分是：含铜 Cu58～63%；含铅 Pb0.5～0.25%;含铝 AI0.2～0.8%；余量为锌 Zn，杂质总量小于 1.50%。 球墨铸铁 QT400—18 与铜合金 ZCuZn40Pb2 两种材料在力学性能比较：球铁 QT400—18 强度极限 σb﹥400MPa，屈服极限 σ0.2﹥250 MPa，延伸率 δ18%，硬度 160～190HB；而黄铜 ZCuZn40Pb2 强度极限 σb﹥250MPa，屈服极限 σ0.2﹥120MPa，延伸率 δ15%，硬度 80～100HB；由此可见球墨 QT400—18 材料的抗拉强度明显高于铜合金 ZCuZn40Pb2，韧性（伸长度）也好于黄铜，硬度适中。通过对球铁保持架进行测试，其 δ 值均大于 18%，一般在 18%～25%之间，最高在 32%，韧性完全可以满足保持架的要求，球墨铸铁保持架的耐磨性非常好，比铜合金高出 10 倍以上，而且在使用中自润滑能力强，具有比钢还好的吸振性，屈服强度比钢还要高，同时有良好的耐热性。 球墨铸铁的优良性能，还来自于配料、冶炼中的严格控制。冶炼时选择好的球化剂，使石墨呈球状。石墨分布为：球状+团絮状，球化级别不低于 4 级，球化率大于 85%。材料基体的铁素体不低于 85%，珠光体不大于 15%。冶炼时进行良好的育孕处理不仅削弱白口倾向，还可以改善石磨的结晶条件，使石墨的球经变小，数量增多，形状圆整，分布均匀。保持架毛坯采用低温退火，退火工艺为：加热温度（740±20）℃，保温时间根据铸件壁厚决定，通常为 2—6 小时，保温后炉冷至 600℃以下，出炉空冷。严格控制化学成分，在 QT400—18 的基础上适当提高碳的上限含量，含碳量上调为 3.60—4.00...
