生物显微镜的基本结构

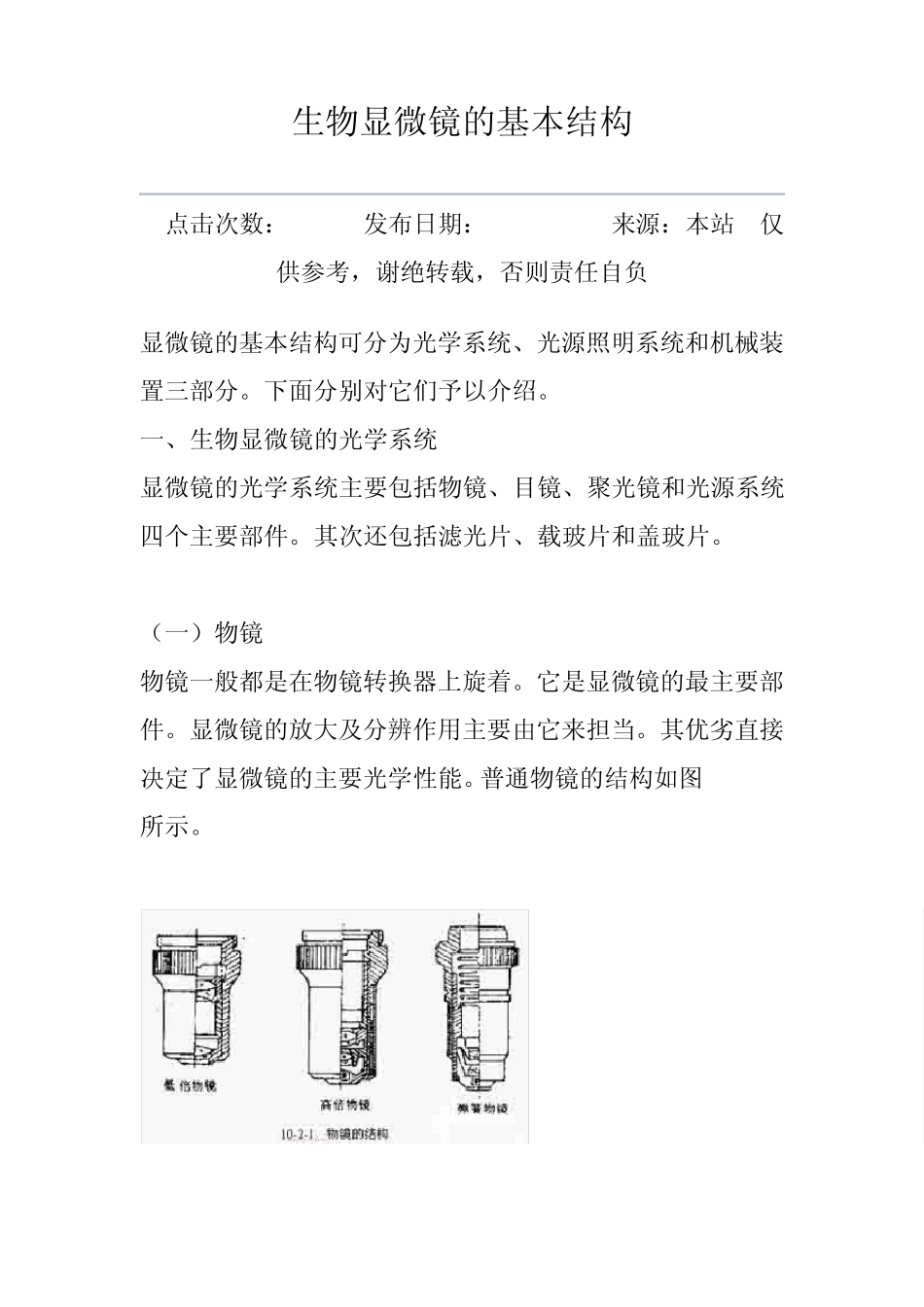

生物显微镜的基本结构 点击次数：2927 发布日期：2008-5-8 来源：本站 仅供参考，谢绝转载，否则责任自负 显微镜的基本结构可分为光学系统、光源照明系统和机械装置三部分。下面分别对它们予以介绍。 一、生物显微镜的光学系统 显微镜的光学系统主要包括物镜、目镜、聚光镜和光源系统四个主要部件。其次还包括滤光片、载玻片和盖玻片。 （一）物镜 物镜一般都是在物镜转换器上旋着。它是显微镜的最主要部件。显微镜的放大及分辨作用主要由它来担当。其优劣直接决定了显微镜的主要光学性能。普通物镜的结构如图 10-2-1所示。 为了校正像差和色差（所谓像差是指所成的像与原物在形状上的差别，色差是指所成的像与原物在颜色上的差别），物镜都由多块透镜组成，而且放大倍数越高，结构越复杂。 普通物镜所观察到的像面总有些弯曲，即靠中间部分清晰，靠边缘部分比较模糊。要想让边缘清楚，需要调节显微镜的微调钮。但是边缘部分清楚后，中间部分又变得模糊了。这除了不便观察外，更主要地是无法对其进行摄影。平场物镜可以较好地校正像面弯曲，使视场平坦。但其结构也相应地复杂些。 现在，多数高倍物镜和油镜内都装有弹簧。在物镜前端受压时，镜头可以退缩回来。这样一方面可以保护镜头，另一方面也不会把载玻片和盖玻片压碎。这种物镜称为弹簧物镜。 １、物镜的分类 显微镜的物镜虽然细分起来多达数百种，但是一般可采用下述三种分法： （１）按物镜使用空间介质的不同可分为： 干燥系物镜：使用时，物镜与标本之间以空气为介质。 油浸系物镜：简称油镜。使用时，物镜与标本之间以油类为介质。 （２）按物镜的放大倍数不同，可分为： 低倍物镜：放大 10倍以下； 中倍物镜：放大 10～25倍： 高倍物镜：放大40～80倍； 油镜：放大倍数一般为100 倍。 （３）按物镜对像差和色差的校正程度不同，可分为： 消色差物镜（ACH）； 复消色差物镜（APO）； 平场消色差物镜（PLAN ACH）； 平场半复消色差物镜； 平场复消色差物镜（PLAN APO）。 这五种物镜的区别主要是消除色差与校正场曲的程度不同。其性能和复杂程度均是递增的。即平场复消色差物镜质量最好，但其价格也最高，结构也最复杂。 ２．物镜的识别 物镜通常都标有表示物镜光学性能和使用条件的一些数字和符号。如“40/0.65”和“160/0.17”。此处的40 表示它的放大倍数（有的写成40×或 40：1）；0.65 表示它的“数值孔径”（有的写成N.A.0.65或 A. 0.65...
