第一章_中国工具钢和硬质合金牌号及化学成分

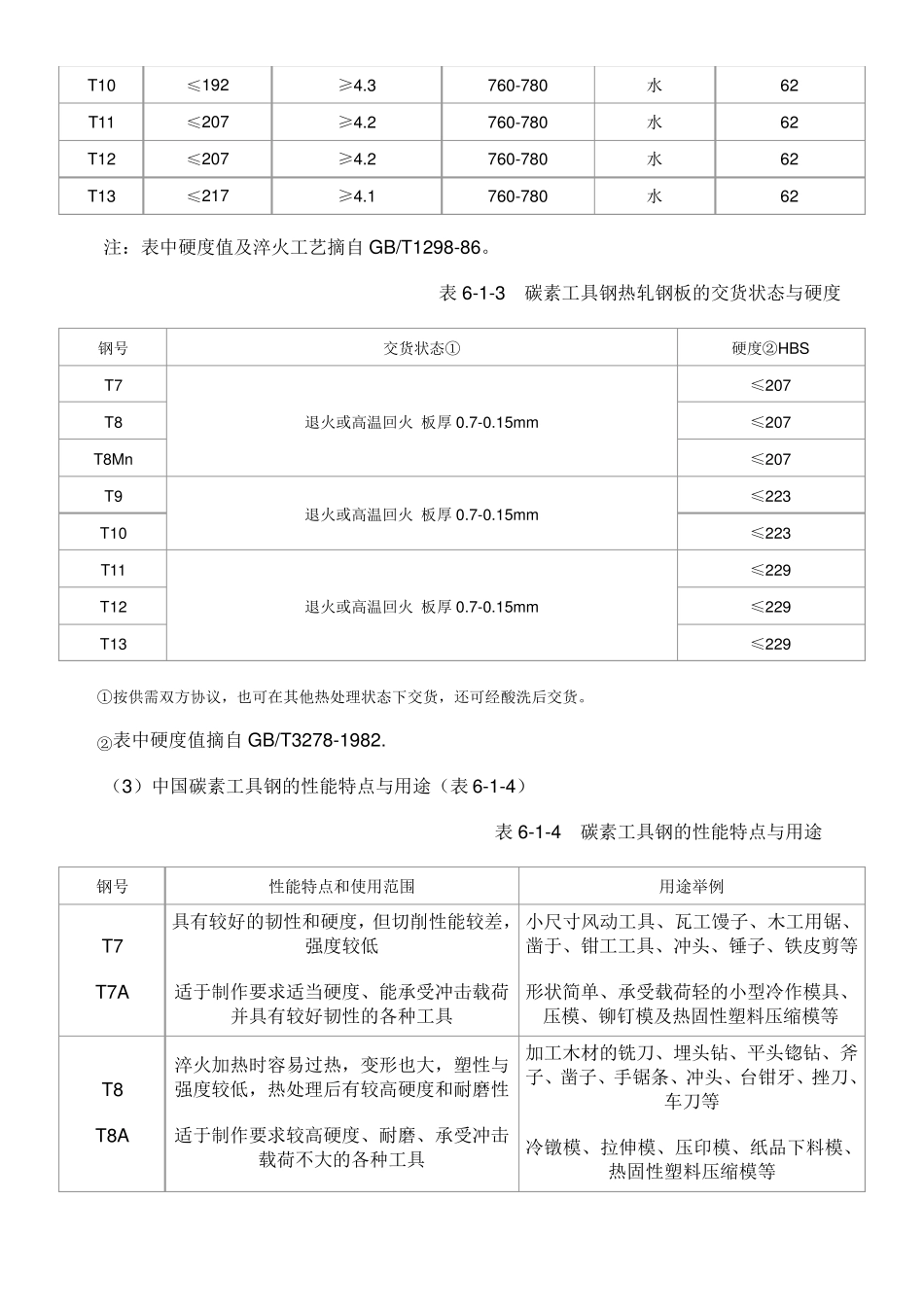

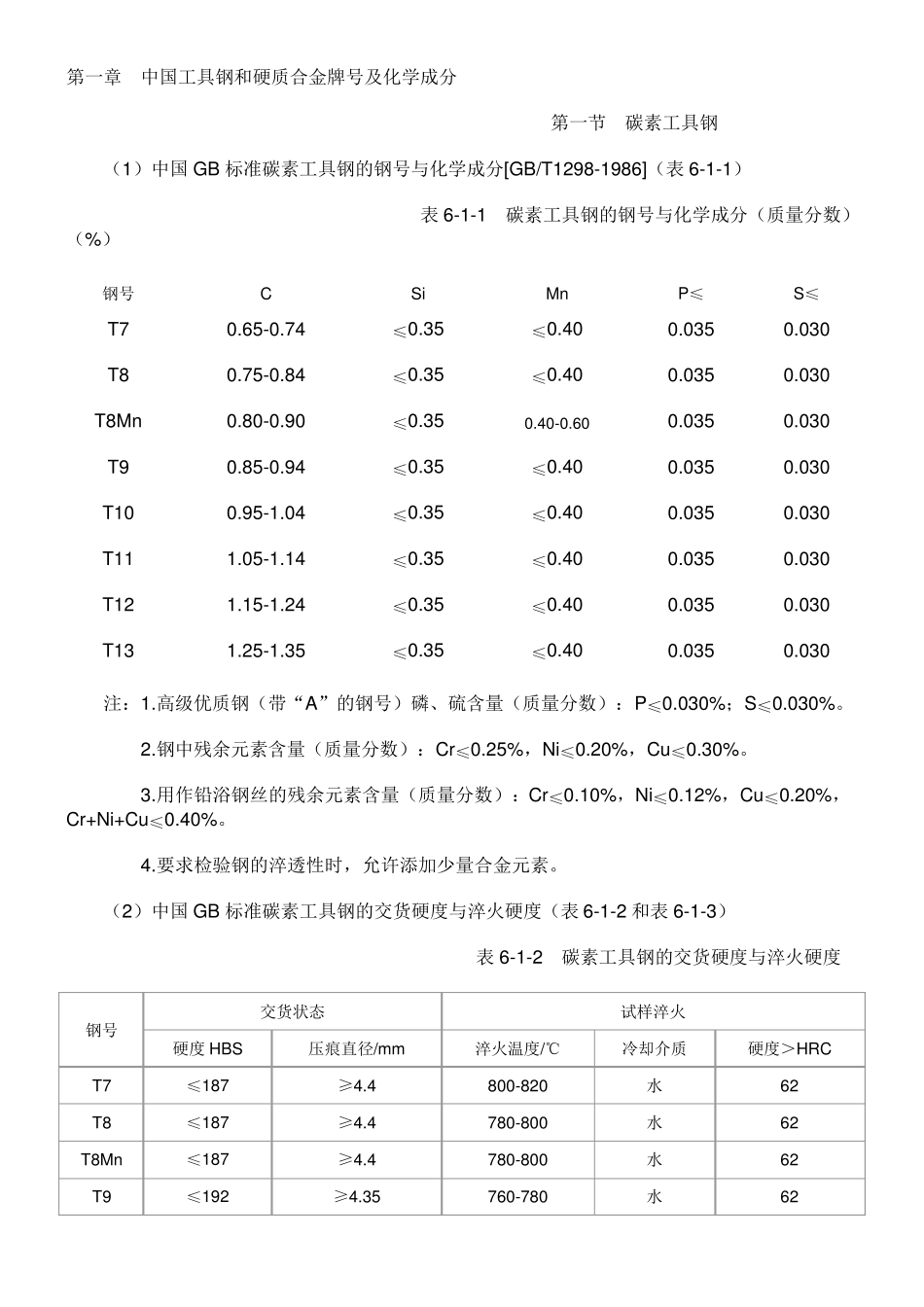

第一章 中国工具钢和硬质合金牌号及化学成分 第一节 碳素工具钢 （1）中国GB 标准碳素工具钢的钢号与化学成分[GB/T1298-1986]（表6-1-1） 表6-1-1 碳素工具钢的钢号与化学成分（质量分数）（%） 钢号 C Si Mn P≤ S≤ T7 T8 T8Mn T9 T10 T11 T12 T13 0.65-0.74 0.75-0.84 0.80-0.90 0.85-0.94 0.95-1.04 1.05-1.14 1.15-1.24 1.25-1.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.40 ≤0.40 0.40-0.60 ≤0.40 ≤0.40 ≤0.40 ≤0.40 ≤0.40 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.030 0.030 0.030 0.030 0.030 0.030 0.030 0.030 注：1.高级优质钢（带“A”的钢号）磷、硫含量（质量分数）：P≤0.030%；S≤0.030%。 2.钢中残余元素含量（质量分数）：Cr≤0.25%，Ni≤0.20%，Cu ≤0.30%。 3.用作铅浴钢丝的残余元素含量（质量分数）：Cr≤0.10%，Ni≤0.12%，Cu ≤0.20%，Cr+Ni+Cu ≤0.40%。 4.要求检验钢的淬透性时，允许添加少量合金元素。 （2）中国GB 标准碳素工具钢的交货硬度与淬火硬度（表6-1-2 和表6-1-3） 表6-1-2 碳素工具钢的交货硬度与淬火硬度 钢号 交货状态 试样淬火 硬度 HBS 压痕直径/mm 淬火温度/℃ 冷却介质 硬度＞HRC T7 ≤187 ≥4.4 800-820 水 62 T8 ≤187 ≥4.4 780-800 水 62 T8Mn ≤187 ≥4.4 780-800 水 62 T9 ≤192 ≥4.35 760-780 水 62 T10 ≤192 ≥4.3 760-780 水 62 T11 ≤207 ≥4.2 760-780 水 62 T12 ≤207 ≥4.2 760-780 水 62 T13 ≤217 ≥4.1 760-780 水 62 注：表中硬度值及淬火工艺摘自 GB/T1298-86。 表 6-1-3 碳素工具钢热轧钢板的交货状态与硬度 钢号 交货状态① 硬度②HBS T7 退火或高温回火 板厚 0.7-0.15mm ≤207 T8 ≤207 T8Mn ≤207 T9 退火或高温回火 板厚 0.7-0.15mm ≤223 T10 ≤223 T11 退火或高温回火 板厚 0.7-0.15mm ≤229 T12 ≤229 T13 ≤229 ①按供需双方协议，也可在其他热处理状态下交货，还可经酸洗后交货。 ②表中硬度值摘自 GB/T3278-1982. （3）中国碳素工具钢的性能特点与用途（表 6-1-4） 表 6-1-4 碳素工具钢的性能特点与用途 钢号 性能特点和使用范围 用途举例 T7 T7A 具有较好的韧性和硬度，但切削性能较差，强度较低 适于制作要求适当硬度、能承受冲击载...
