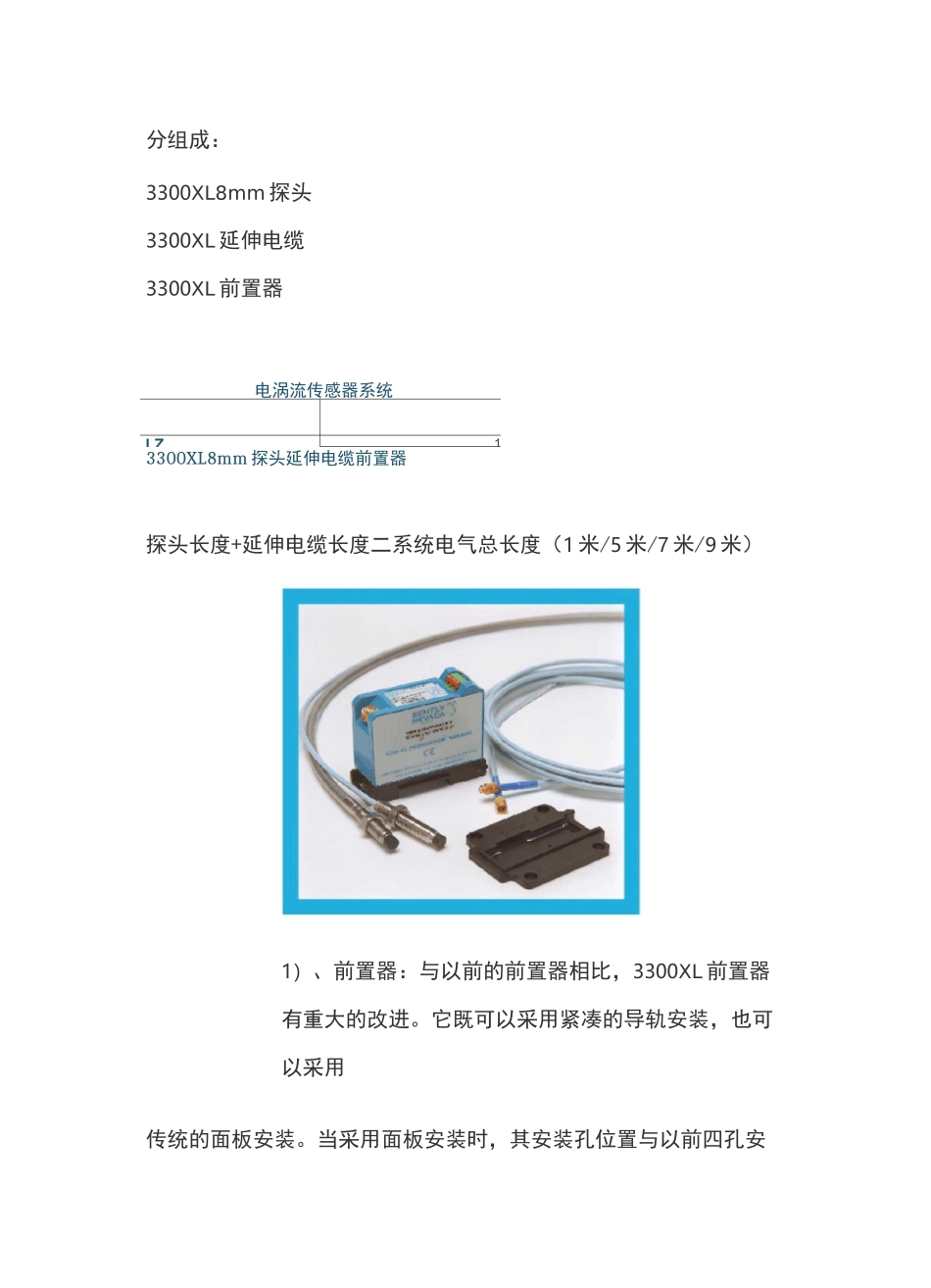

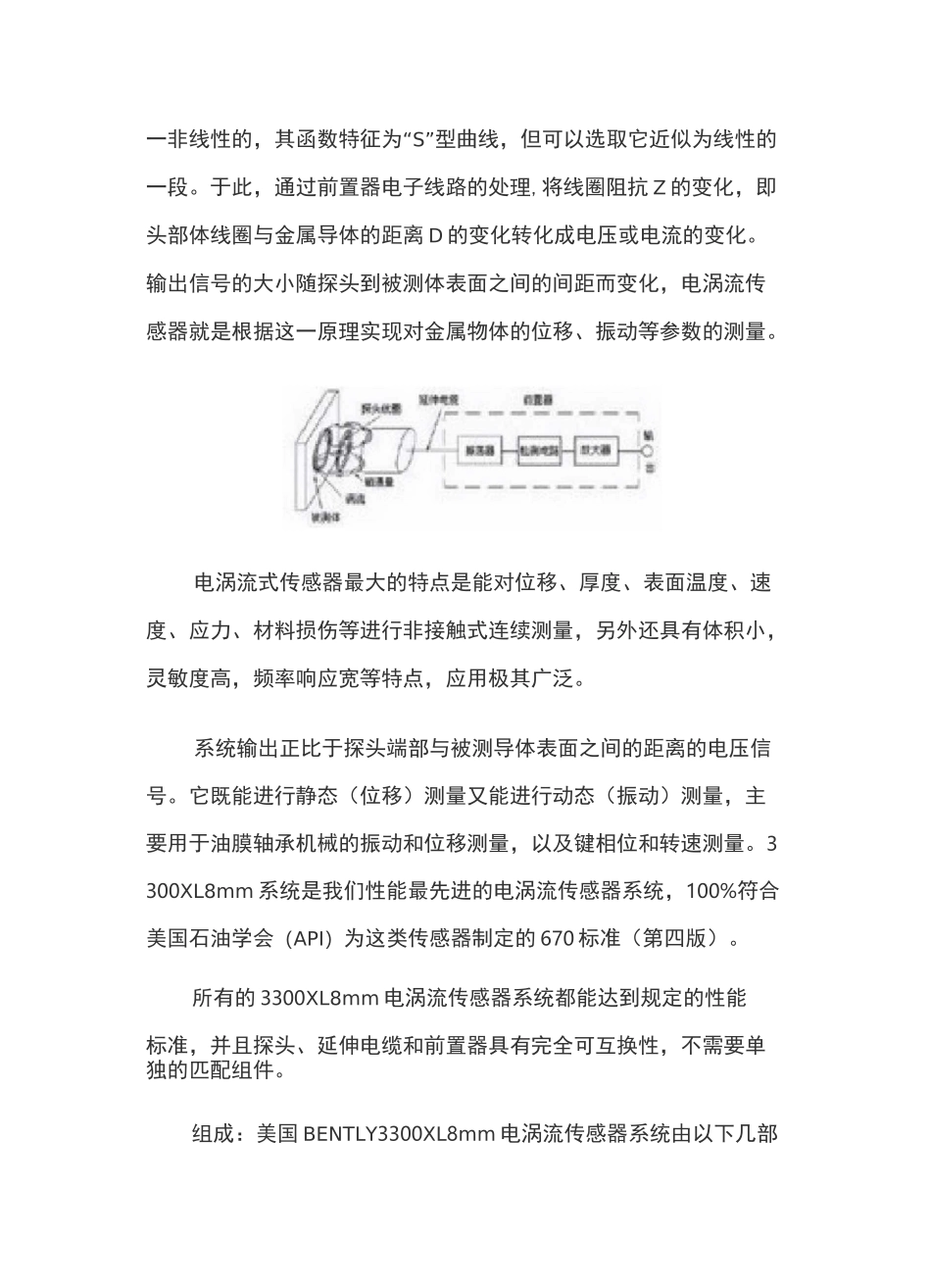

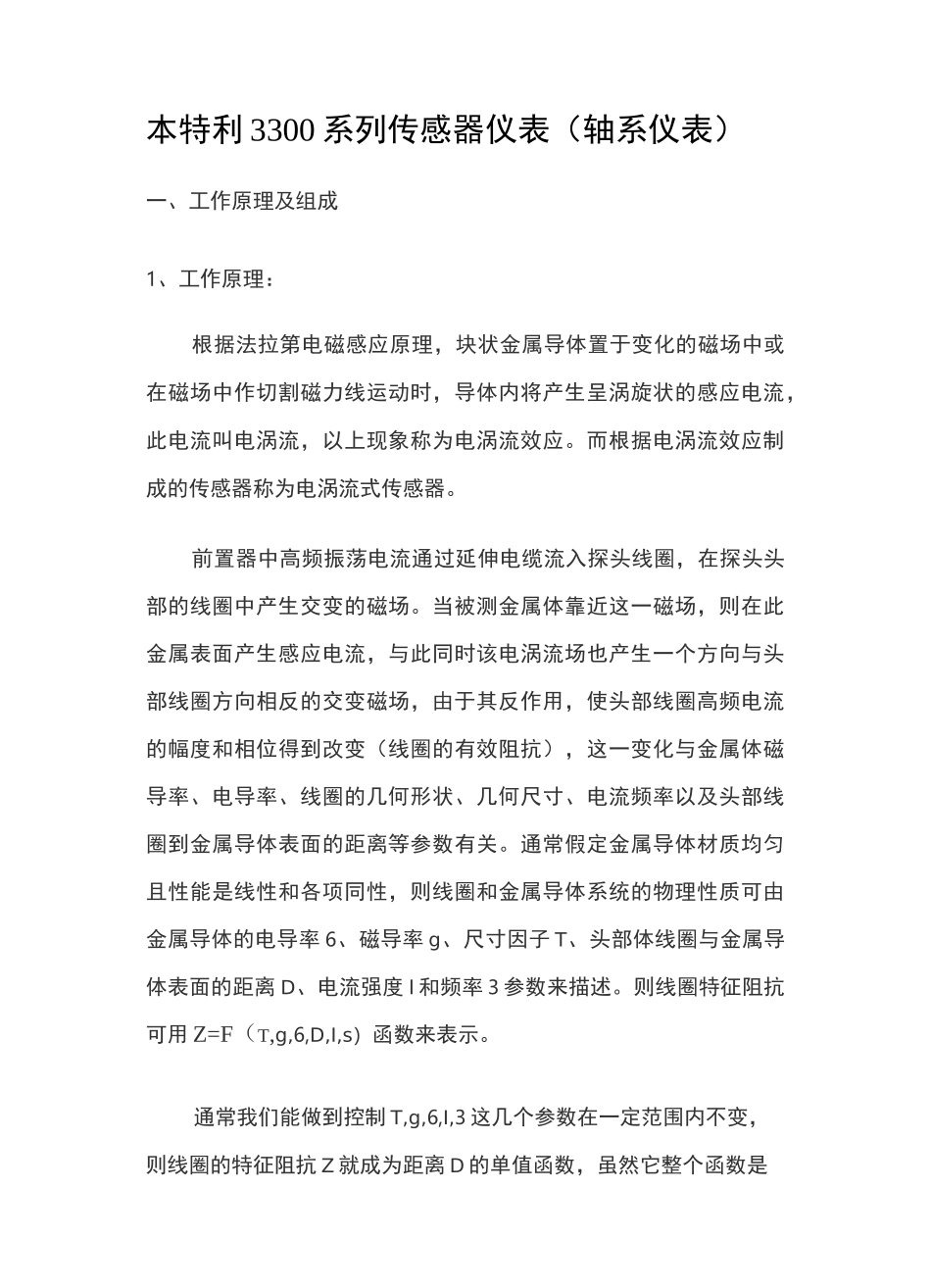

本特利 3300 系列传感器仪表(轴系仪表)一、工作原理及组成1、工作原理:根据法拉第电磁感应原理,块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时,导体内将产生呈涡旋状的感应电流,此电流叫电涡流,以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。前置器中高频振荡电流通过延伸电缆流入探头线圈,在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场,则在此金属表面产生感应电流,与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场,由于其反作用,使头部线圈高频电流的幅度和相位得到改变(线圈的有效阻抗),这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性,则线圈和金属导体系统的物理性质可由金属导体的电导率 6、磁导率 g、尺寸因子 T、头部体线圈与金属导体表面的距离 D、电流强度 I 和频率 3 参数来描述。则线圈特征阻抗可用 Z=F(T,g,6,D,I,s)函数来表示。通常我们能做到控制 T,g,6,I,3 这几个参数在一定范围内不变,则线圈的特征阻抗 Z 就成为距离 D 的单值函数,虽然它整个函数是一非线性的,其函数特征为“S”型曲线,但可以选取它近似为线性的一段。于此,通过前置器电子线路的处理,将线圈阻抗 Z 的变化,即头部体线圈与金属导体的距离 D 的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化,电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。电涡流式传感器最大的特点是能对位移、厚度、表面温度、速度、应力、材料损伤等进行非接触式连续测量,另外还具有体积小,灵敏度高,频率响应宽等特点,应用极其广泛。系统输出正比于探头端部与被测导体表面之间的距离的电压信号。它既能进行静态(位移)测量又能进行动态(振动)测量,主要用于油膜轴承机械的振动和位移测量,以及键相位和转速测量。3300XL8mm 系统是我们性能最先进的电涡流传感器系统,100%符合美国石油学会(API)为这类传感器制定的 670 标准(第四版)。所有的 3300XL8mm 电涡流传感器系统都能达到规定的性能标准,并且探头、延伸电缆和前置器具有完全可互换性,不需要单独的匹配组件。组成:美国 BENTLY3300XL8mm 电涡流传感器系统由以下几部分组成:3300XL8mm 探头3300XL 延伸电缆3300XL ...
