北工大-Logisim完成单周期处理器开发

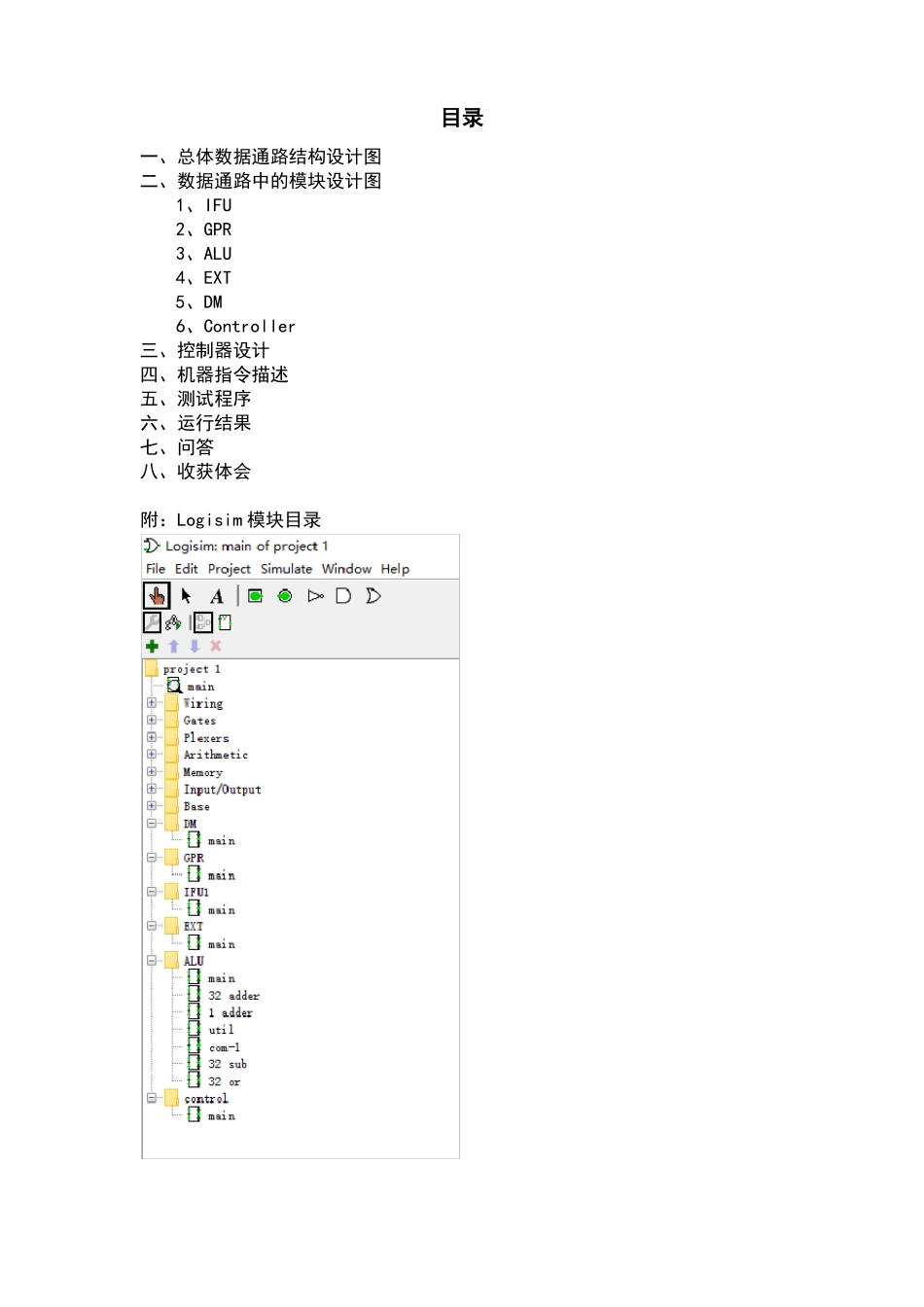

Logisim 完成单周期处理器开发实验报告学号__________17110113__________姓名___________王禹心___________指导教师___________朱文军___________提交日期__________2019.5.28_________成绩评价表报告内容□丰富正确□基本正确□有一些问题□问题很大报告与 Project 功能一致性□完全一致□基本一致□基本不一致教师签字:________________________报告结构□完全符合要求□基本符合要求□有比较多的缺陷□完全不符合要求报告图表□符合规范□基本符合规范□有一些错误□完全不正确报告最终成绩总体评价目录一、总体数据通路结构设计图二、数据通路中的模块设计图1、IFU2、GPR3、ALU4、EXT5、DM6、Controller三、控制器设计四、机器指令描述五、测试程序六、运行结果七、问答八、收获体会附：Logisim 模块目录一、总体数据通路结构设计图二、数据通路中的模块设计图1、IFU模块接口信号名Zero方向I描述ALU 计算结果1：计算结果为 00：计算结果非 0时钟信号ClkIResetI复位信号1：复位0：无效32 位 MIPS 指令Insout[31:0]O功能定义序号1功能名称复位描述当复位信号有效时，PC 被设置为0x00000000根据 PC 从 IM 中取出指令若不是 beq 指令，则 PC<-PC+1，若是beq 指令，且 zero为 1，则PC<-PC+sign_ext23取指令计算下一条指令地址2、GPR信号名Wd[31:0]Regwrite方向II描述写入数据的输入读写控制信号1：写操作0：读操作ClkResetII时钟信号复位信号1：复位0：无效读存取器地址 1读存取器地址 2写寄存器地址32 位数据输出 132 位数据输出 2A1[4:0]A2[4:0]A3[4:0]Rd1[31:0]Rd2[31:0]IIIOO3、ALU模块接口信号名A[31:0]B[31:0]2F[1:0]方向III描述32 位输入数据 132 位输入数据 2控制信号01：或运算10：减法11 加法32 位数据输出C[31:0]O功能定义序号123功能名称或减加描述A|BA-BA+B4、EXT模块接口信号名Imm16[15:0]Extop[1:0]方向II描述16 位数据输入控制信号00：高位补 001:低位补 010:符号扩展32 位数据输出Ext32O功能定义序号123功能名称高位补 0低位补 0符号扩展描述高 16 位补 0低 16 位补 0符号位扩展5、DM模块接口信号名D[31:0]MemwriteClkReset方向IIII描述写入数据的输入读写控制信号1：写操作时钟信号复位信号1：复位0：无效操作寄存器地址32 位数据输出A[4:0]Out[31:0]I0功能定义序号123功能名称复位读写描述当复位信号有效时，所有数据被设置为 0根据输入的寄存器地址读出数据根据输入的地址把输...
