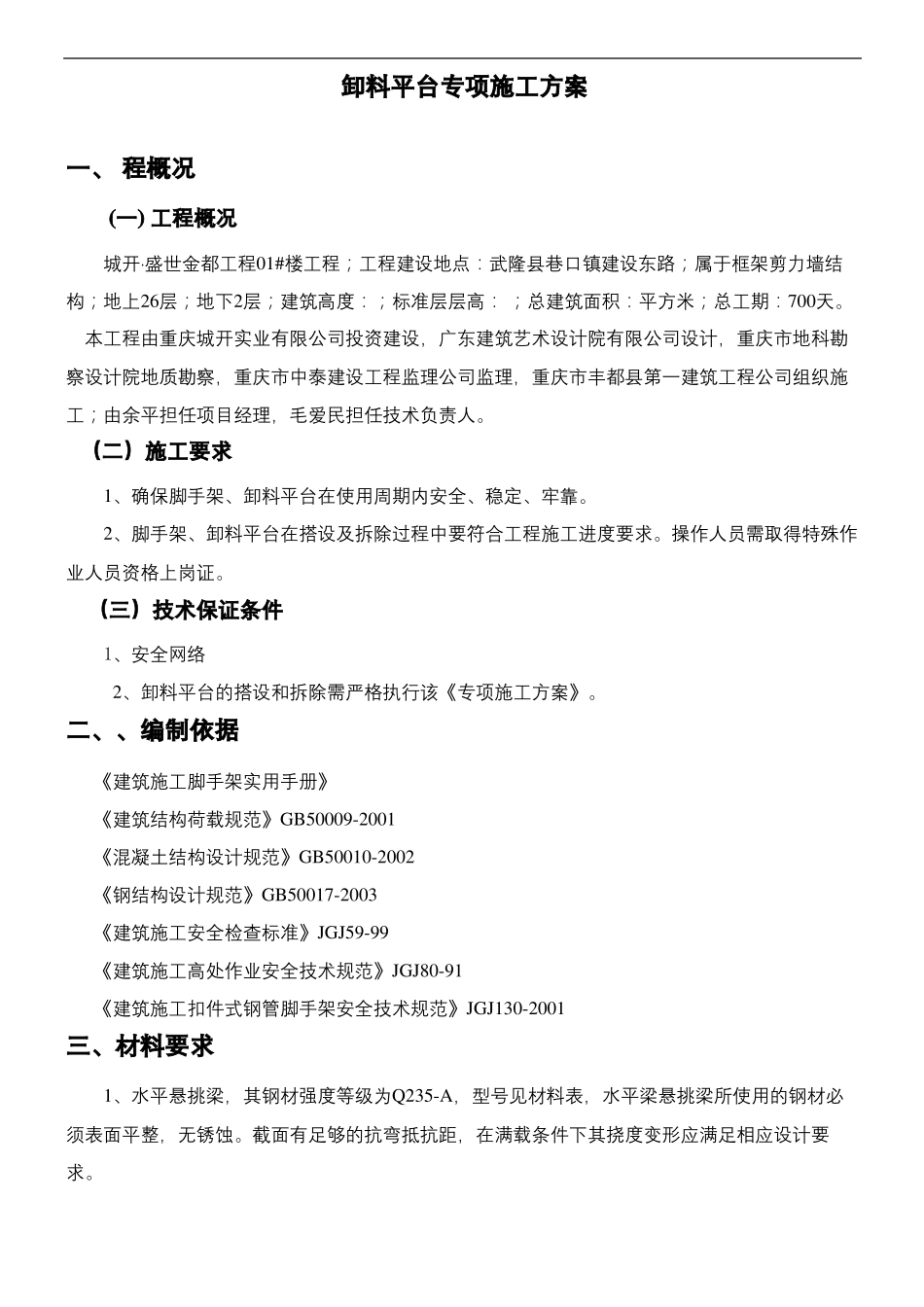

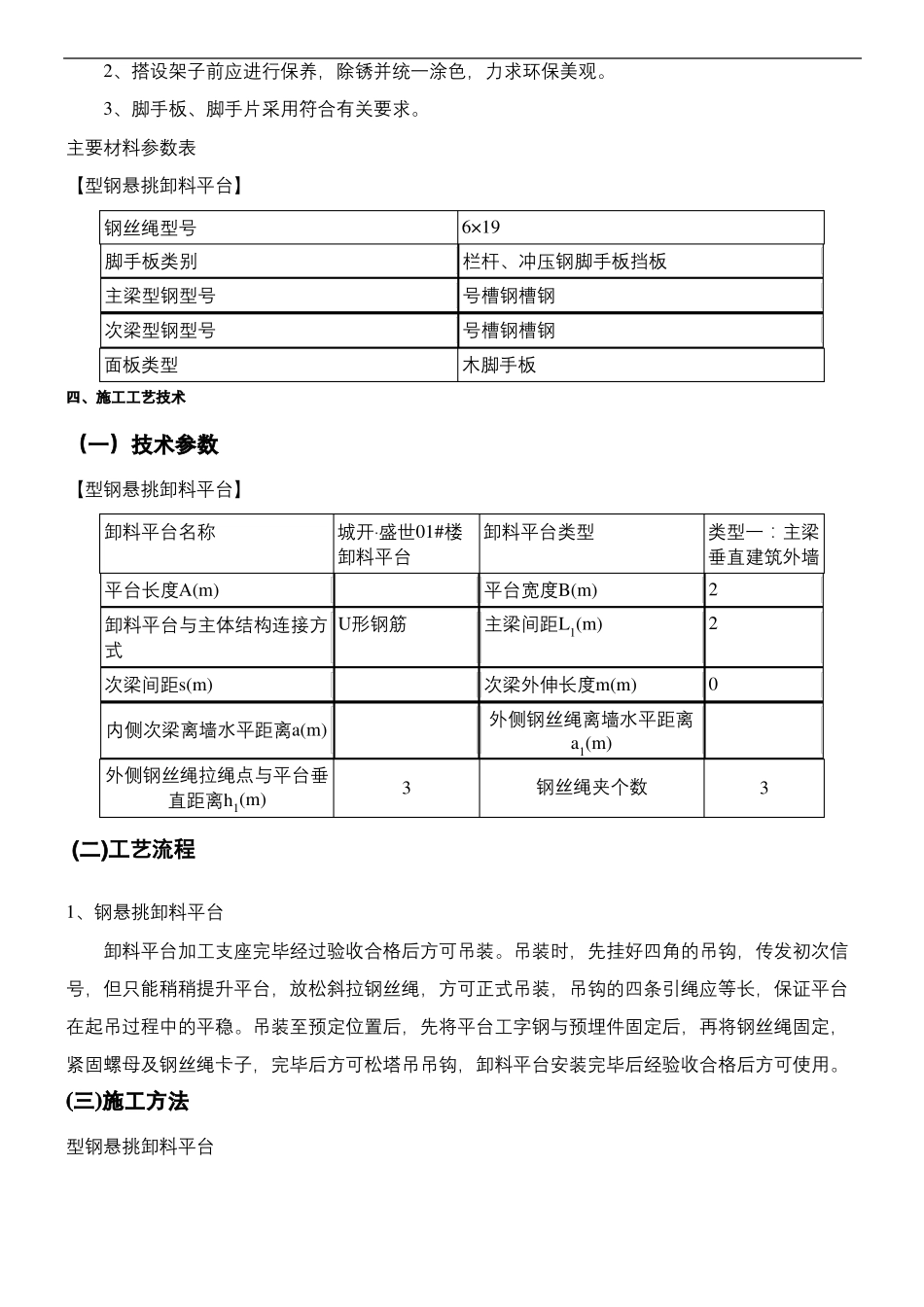

卸 料 平 台 专 项 施 工 方 案 Prepared on 22 November 2020卸料平台专项施工方案一、 程概况(一) 工程概况城开·盛世金都工程01#楼工程;工程建设地点:武隆县巷口镇建设东路;属于框架剪力墙结构;地上26层;地下2层;建筑高度:;标准层层高: ;总建筑面积:平方米;总工期:700天。本工程由重庆城开实业有限公司投资建设,广东建筑艺术设计院有限公司设计,重庆市地科勘察设计院地质勘察,重庆市中泰建设工程监理公司监理,重庆市丰都县第一建筑工程公司组织施工;由余平担任项目经理,毛爱民担任技术负责人。(二)施工要求1、确保脚手架、卸料平台在使用周期内安全、稳定、牢靠。2、脚手架、卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。(三)技术保证条件1、安全网络2、卸料平台的搭设和拆除需严格执行该《专项施工方案》。二、、编制依据《建筑施工脚手架实用手册》《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-99《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001三、材料要求1、水平悬挑梁,其钢材强度等级为Q235-A,型号见材料表,水平梁悬挑梁所使用的钢材必须表面平整,无锈蚀。截面有足够的抗弯抵抗距,在满载条件下其挠度变形应满足相应设计要求。2、搭设架子前应进行保养,除锈并统一涂色,力求环保美观。3、脚手板、脚手片采用符合有关要求。主要材料参数表【型钢悬挑卸料平台】钢丝绳型号脚手板类别主梁型钢型号次梁型钢型号面板类型6×19栏杆、冲压钢脚手板挡板号槽钢槽钢号槽钢槽钢木脚手板四、施工工艺技术(一)技术参数【型钢悬挑卸料平台】卸料平台名称平台长度A(m)城开·盛世01#楼卸料平台卸料平台类型平台宽度B(m)主梁间距L1(m)次梁外伸长度m(m)3外侧钢丝绳离墙水平距离a1(m)钢丝绳夹个数类型一:主梁垂直建筑外墙2203卸料平台与主体结构连接方 U形钢筋式次梁间距s(m)内侧次梁离墙水平距离a(m)外侧钢丝绳拉绳点与平台垂直距离h1(m) (二)工艺流程1、钢悬挑卸料平台卸料平台加工支座完毕经过验收合格后方可吊装。吊装时,先挂好四角的吊钩,传发初次信号,但只能稍稍提升平台,放松斜拉钢丝绳,方可正式吊装,吊钩的四条引绳应等长,保证平台在起吊过程中的平稳。吊装至预定位置后,先将平台工字钢与预埋件固定后...
