卸料平台搭设标准化做法图集

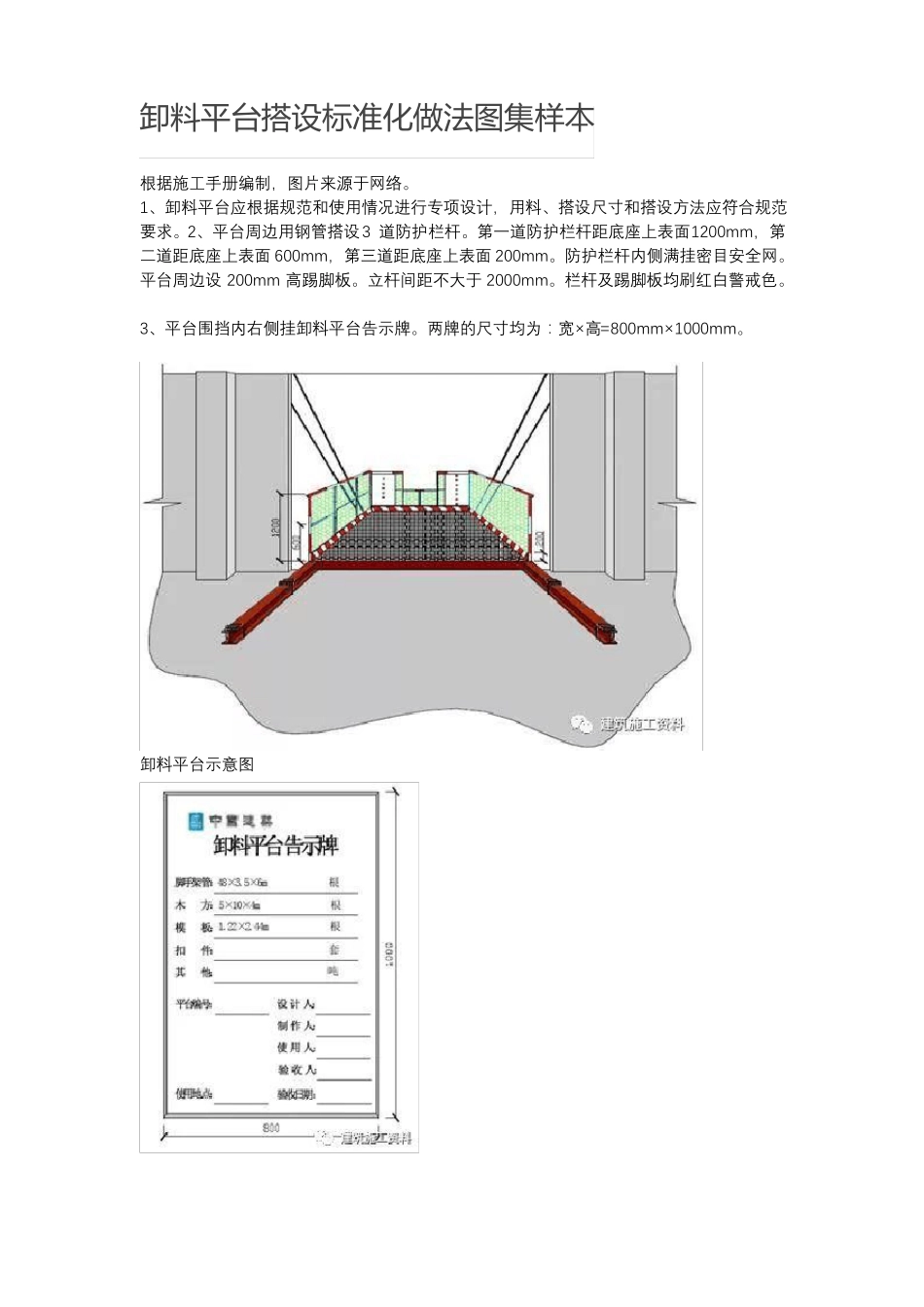

卸料平台搭设标准化做法图集样本根据施工手册编制，图片来源于网络。1、卸料平台应根据规范和使用情况进行专项设计，用料、搭设尺寸和搭设方法应符合规范要求。2、平台周边用钢管搭设3 道防护栏杆。第一道防护栏杆距底座上表面1200mm，第二道距底座上表面 600mm，第三道距底座上表面 200mm。防护栏杆内侧满挂密目安全网。平台周边设 200mm 高踢脚板。立杆间距不大于 2000mm。栏杆及踢脚板均刷红白警戒色。3、平台围挡内右侧挂卸料平台告示牌。两牌的尺寸均为：宽×高=800mm×1000mm。卸料平台示意图卸料平台告示牌卸料平台平面图落地式卸料平台说明：钢管扣件落地式卸料平台的立杆间距、步距及搭设高度要求通过计算以后来确定，符合脚手架规范要求，搭设时不能与外架连结在一起。卸料平台作为施工中的重要临时平台，主要起周转材料的作用，由于其特殊性质，必须要出具专项施工方案，对其安全性、可行性做一个非常全面的做法和设计，此次就为其施工方案中的一篇，认为可行的拿走吧！施工部署一、技术准备1) 项目技术部根据现场及图纸编制卸料平台施工方案。2) 施工前，要对操作人员进行书面安全技术交底及班前喊话。3) 施工过程中，要进行现场指导及复核等工作。二、 人员计划根据现场进度及卸料平台搭设的工程量，每个卸料搭设劳动力计划安排如下表：劳动力计划安排表序号工种1234木工人数备注8架子工6电工杂工25三、 材料要求 3.1. 钢管（1） 钢管截面尺寸外径为 48mm，壁厚 3.5mm。用于卸料平台的维护栏杆。（2） 钢管质量要求：a.钢管表面应无裂纹，两端面平整，严禁打孔；b.钢管外观质量按下表进行：检查项目表面质量质量要求表面应平直光滑，不应有裂缝、分层、硬弯、压痕和深的滑道外径、壁厚外径、壁厚允许偏差：-0.5mm端面钢管两端面应平整，切斜允许偏差：1.7mm除锈处理钢管必须刷防锈漆进行防锈处理，外表面锈蚀深度允许偏差≤0.5mm3.2 扣件（1） 应使用与钢管管径相配合的可锻铸铁制作的扣件，其材质应符合国家现行标准《钢管脚手架扣件》（GB15831）的规定；（2） 扣件与钢管的贴合面应严密整合，应保证与钢管扣紧时接触良好；（3）扣件活动部位应能灵活转动，开口处的最小距离应小于 5mm；（4） 在螺栓拧紧力矩达到 65N m 时，扣件不得发生破坏。3.3. 工字钢悬挑式卸料平台中的钢梁均采用 16#工字钢，其质量应符合《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，并有产品出厂合格证。3.4. 钢丝绳钢丝...
