卸料平台施工方案技术交底

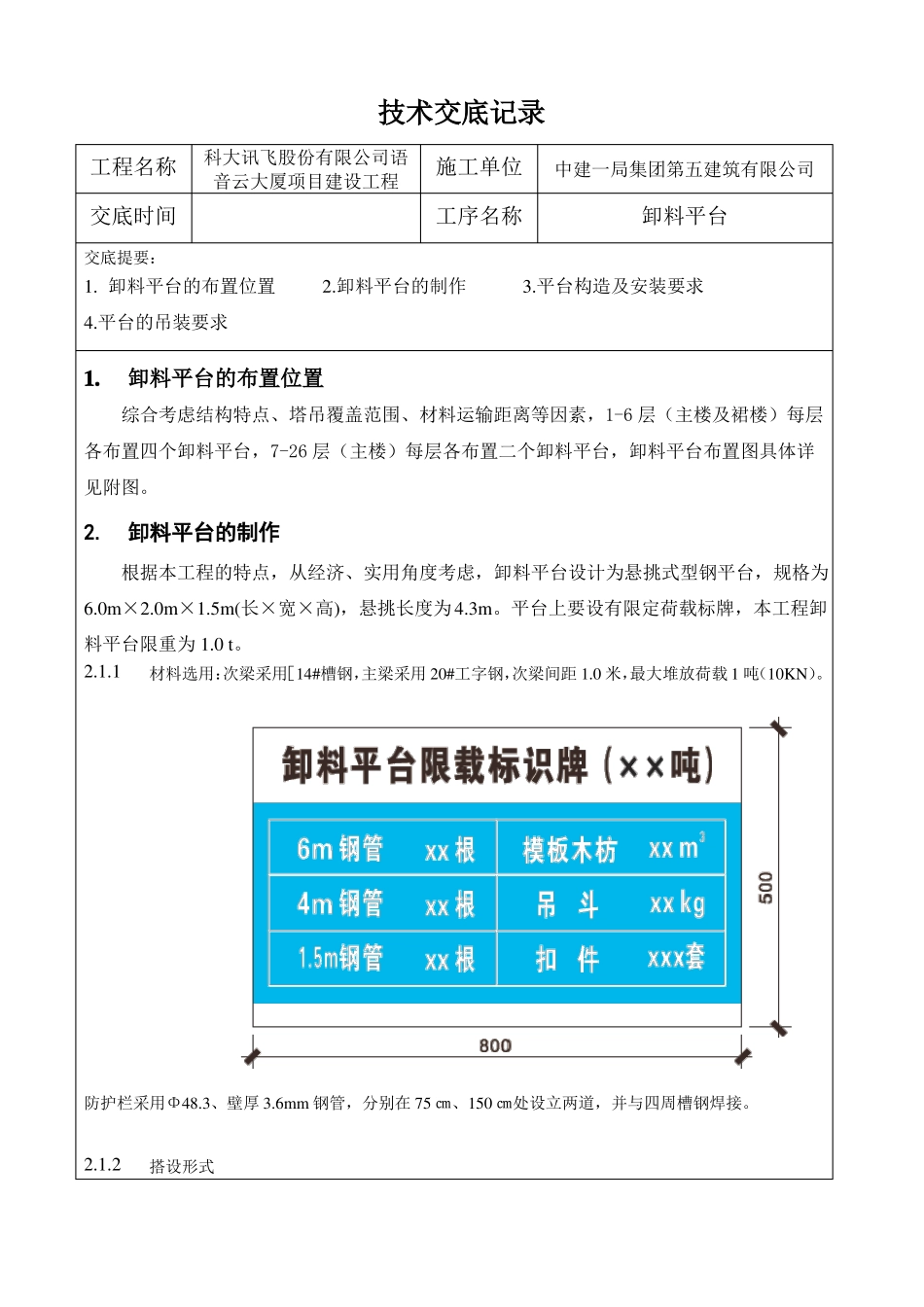

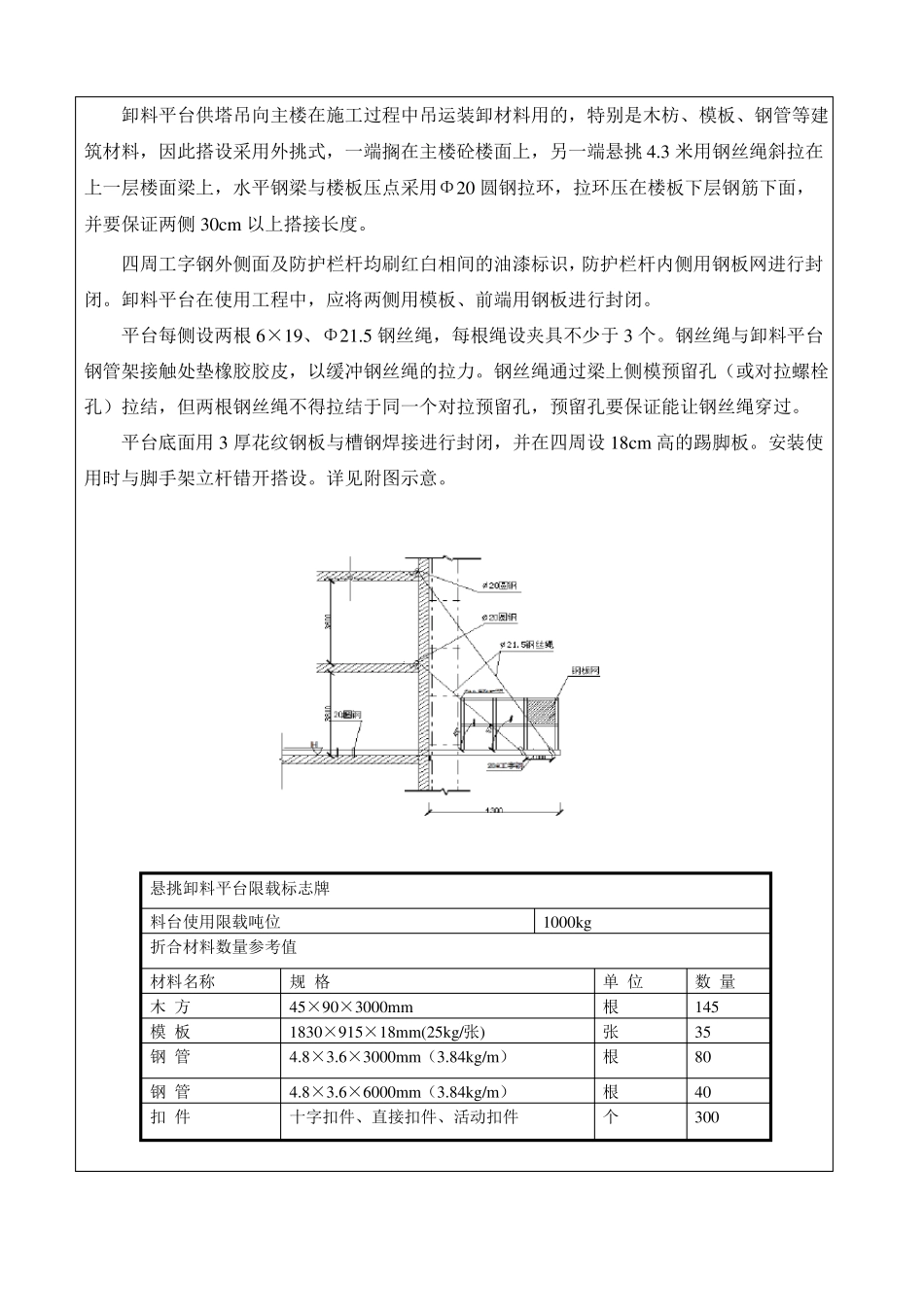

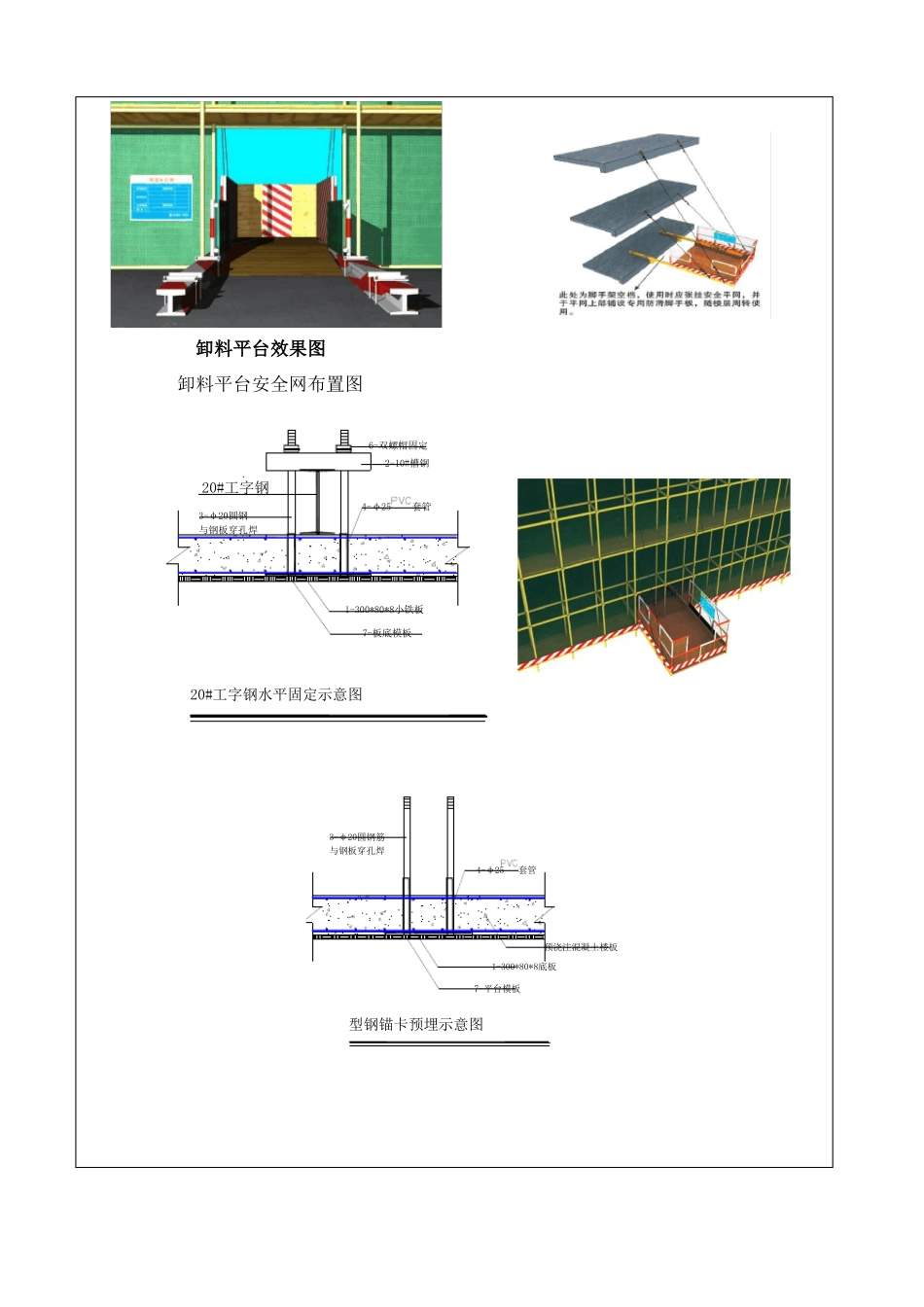

技术交底记录工程名称交底时间交底提要：科大讯飞股份有限公司语音云大厦项目建设工程施工单位工序名称中建一局集团第五建筑有限公司卸料平台1. 卸料平台的布置位置2.卸料平台的制作3.平台构造及安装要求4.平台的吊装要求1.卸料平台的布置位置综合考虑结构特点、塔吊覆盖范围、材料运输距离等因素，1-6 层（主楼及裙楼）每层各布置四个卸料平台，7-26 层（主楼）每层各布置二个卸料平台，卸料平台布置图具体详见附图。2.卸料平台的制作根据本工程的特点，从经济、实用角度考虑，卸料平台设计为悬挑式型钢平台，规格为6.0m×2.0m×1.5m(长×宽×高)，悬挑长度为4.3m。平台上要设有限定荷载标牌，本工程卸料平台限重为 1.0 t。2.1.1材料选用：次梁采用［14#槽钢，主梁采用 20#工字钢，次梁间距 1.0 米，最大堆放荷载 1 吨（10KN）。防护栏采用Φ48.3、壁厚 3.6mm 钢管，分别在 75 ㎝、150 ㎝处设立两道，并与四周槽钢焊接。2.1.2搭设形式卸料平台供塔吊向主楼在施工过程中吊运装卸材料用的，特别是木枋、模板、钢管等建筑材料，因此搭设采用外挑式，一端搁在主楼砼楼面上，另一端悬挑 4.3 米用钢丝绳斜拉在上一层楼面梁上，水平钢梁与楼板压点采用Φ20 圆钢拉环，拉环压在楼板下层钢筋下面，并要保证两侧 30cm 以上搭接长度。四周工字钢外侧面及防护栏杆均刷红白相间的油漆标识，防护栏杆内侧用钢板网进行封闭。卸料平台在使用工程中，应将两侧用模板、前端用钢板进行封闭。平台每侧设两根 6×19、Φ21.5 钢丝绳，每根绳设夹具不少于 3 个。钢丝绳与卸料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。钢丝绳通过梁上侧模预留孔（或对拉螺栓孔）拉结，但两根钢丝绳不得拉结于同一个对拉预留孔，预留孔要保证能让钢丝绳穿过。平台底面用 3 厚花纹钢板与槽钢焊接进行封闭，并在四周设 18cm 高的踢脚板。安装使用时与脚手架立杆错开搭设。详见附图示意。悬挑卸料平台限载标志牌料台使用限载吨位折合材料数量参考值材料名称木 方模 板钢 管钢 管扣 件规 格45×90×3000mm1830×915×18mm(25kg/张)单 位根张根根个数 量1453580403001000kg×3.6×3000mm（3.84kg/m）4.8×3.6×6000mm（3.84kg/m）4.8十字扣件、直接扣件、活动扣件卸料平台效果图卸料平台安全网布置图6-双螺帽固定2-10#槽钢20#工字钢3-φ20圆钢与钢板穿孔焊4-φ25套管1-300*80*8小铁板7-板底模板20#工字钢水平固定示意图3-φ20圆钢筋与钢板穿孔焊4-...
