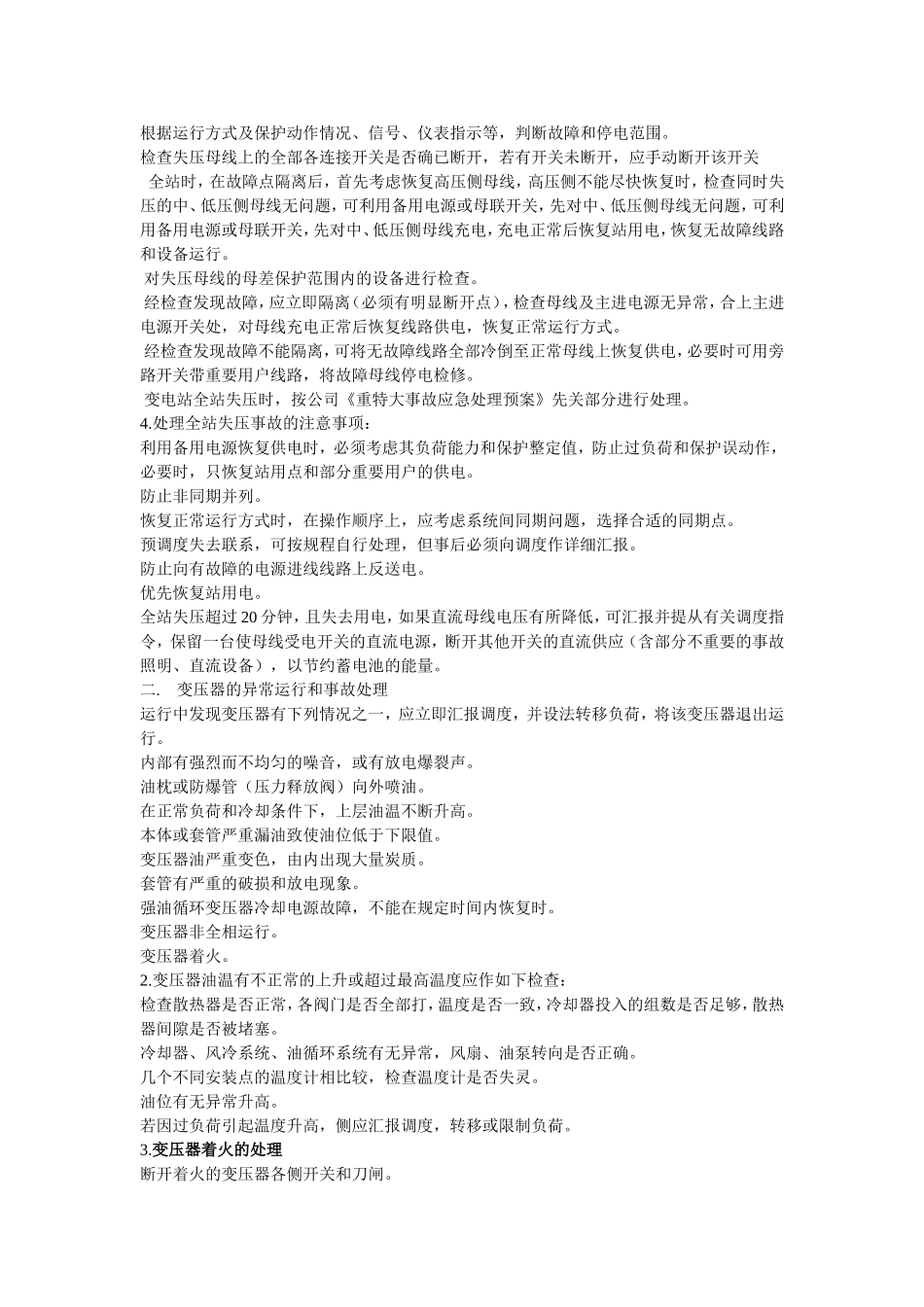

变电站事故预案_第1页
1/8
变电站事故预案_第2页
2/8
变电站事故预案_第3页
3/8
一、我们首先要知道小电流接地系统中接地故障的种类1、按接地相别可分为:单相接地、同相两点接地、同相多点接地、不同相接地造成一条线路跳闸等;2、按接地性质可分为:金属性接地和非金属性接地;3、按接地故障点可分为:用户线路接地及用户设备接地、站内母线及所属设备接地、主变出线侧接地、所用变高压侧接地。二、发生接地时的现象判断:1、要根据后台报警信息和3UO电压变化情况判断,观看3UO电压是否越上线,升高情况。(3U0≥12~15V)2、要清楚母线电压的变化:(1)一相电压为0,其他两相电压升高至线电压,判断为金属性接地(2)一相电压降低但不到0,其他两相电压升高但不到线电压,判断为非金属性接地(3)一相电压降低,其它两相电压升高,但不稳定摆动,判断为间歇性弧光单相接地(4)三相电压全部升高且不稳定摆动现象,判断为系统谐振(5)一相或两相电压为0,其它相电压不变,判断为PT二次断线(6)一相或两相电压降低但不为0,判断为PT一次保险熔断或一次断线三、现场处理1、到现场后,首先要知道《安规》中的高压设备发生接地时,室内不得接近故障点4米,室外不得接近故障点8米。进入上述范围之内必须穿绝缘靴,接触设备外壳和架构时必须带绝缘手套。在不知道故障点的情况下应必须按上述规定进行。•2、巡视设备时应先巡视室外设备,后巡视室内设备。如果是所用变和PT接地,其声音要大于平时运行声音,应注意听,但不得接触开关柜。并保持足够安全距离,室外重点巡视主变出线到穿墙套管之间设备。电缆出线的电缆头和户外刀闸设备至龙门架出线。•3、如果站内设备无发现接地情况,汇报调度后,采取分割网络法,缩小故障范围。在加入备用主变运行时,应注意主变高压侧确在并列运行,严禁高压分裂,低压并列。在断母联开关之前,一定要检查PT二次确在断开位置,所用变低压侧无联络。当断开母联开关后,如果接地指示在一段母线,证明另一段母线良好,如果两段母线都有接地,证明同相两个故障点或更多。•4、确定接地母线后,采取选择。(自调设备应先和用户联系)•(1)断开一条线路,接地不消失应立即合上。当选择至那条线路,接地消失,证明该用户线路或设备接地;•(2)如果选择不出来,应怀疑母线接地或同相两点或多点接地,再次巡视母线及所属设备有无接地点,如果没有,应逐条断开接地母线上各分路(不再送),当断开某条线路后,接地消失,此条线路证明接地,然后逐条送先前断开线路,当送至那条线路接地出现,证明该线路也有接地,立即断开,以此类推;•(3)当断开所有母线所带分路后,接地不消失,证明主变出线侧至母线及所属设备接地。如果检查设备,没有发现接地点,应选择母线及所属设备。严禁使用刀闸直接拉开PT或所用变选择。首先选择所用变,装有断路器的所用变,可以直接选择,没有断路器或装有快速开关的所用变,严禁选择,(检查所用变低压侧所带负荷确已倒走,防止反送电)应将母线停电后,拉开所用变,然后送上母线,看接地有无出现;•(4)选择母线及所属设备时,应先断开本段母线主变侧进线开关,然后用母联开关对母线充电,如果没有接地出现,证明接地点在主变出线侧至主变本侧开关之间;如果接地出现应选择PT,和所用变一样,检查PT二次确在分裂。将母线停电后,拉开PT,然后用母联开关对接地母线充电,看有无接地信号出现。如果没有,证明就是PT接地。如果接地继续出现,证明是母线或与母线有直接连接的刀闸接地。将母线停运后,拉开母线所带一切线路刀闸,只保留母联刀闸,用母联开关对母线充电,如果有接地信号,证明母线(或母联母线侧刀闸)接地。如果接地信号消失,应考虑母线所带母刀有无接地,应将故障母线停运解备做安措,进行检查处理。四、如果直接检查母线或主变出线侧有接地点,应汇报调度,倒换运行方式,直接隔离。如果检查接地点在母刀至开关之间,无需将母线停电的,可以采用人工接地方法,转移故障点后,断开该线路开关后,可以用母刀拉开故障点;人工接地必须经上级领导同意,一般不许采用;可以倒换运行方式,将故障点隔离后,再送电•五、注意事项:系统接地时,严禁用刀闸直接选择;不得拉合消弧线圈或带有消弧线圈的所用变...
