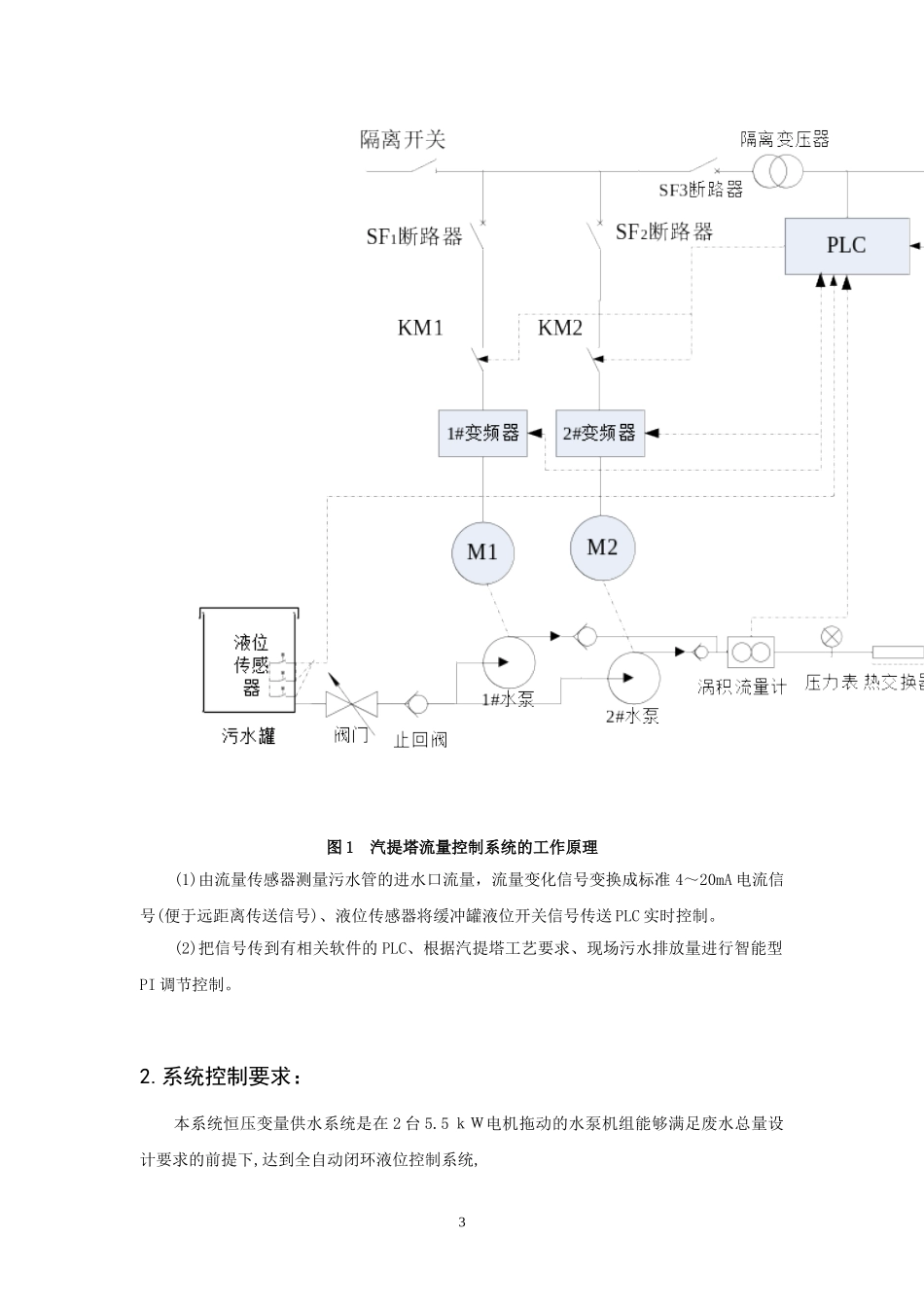

本科生课程设计题目：变频流量自动控制系统的设计课程：电力拖动自动控制系统专业：电气工程及其自动化班级：姓名：学号：指导教师：完成日期：扬州大学能源与动力工程学院电力拖动自动控制系统设计任务书1．题目变频流量自动控制系统的设计2．原始资料汽提塔废水处理流量自动控制系统用涡街流量计、PLC与变频器构成反馈的闭环流量控制系统。用调节5.5KW化工泵转速，保证废水流量稳定、满足汽提塔的工艺要求、并可根据现场处理情况自动切换流量（两挡），满足工业现场废水处理要求。两台变频器、两台化工泵一用一备（互为备用）保证系统运行可靠。2图1汽提塔流量控制系统的工作原理(1)由流量传感器测量污水管的进水口流量，流量变化信号变换成标准4～20mA电流信号(便于远距离传送信号)、液位传感器将缓冲罐液位开关信号传送PLC实时控制。(2)把信号传到有相关软件的PLC、根据汽提塔工艺要求、现场污水排放量进行智能型PI调节控制。2.系统控制要求：本系统恒压变量供水系统是在2台5.5ｋＷ电机拖动的水泵机组能够满足废水总量设计要求的前提下,达到全自动闭环液位控制系统,31)污水流量进行智能型PI调节控制。2)具有短路、欠压、过载、过流等诸多保护功能。3．具体任务及技术要求1)分析控制要求、控制原理设计控制方案；画出流量自动控制系统结构框图；2)PLC、变频器、选择；3)画出该控制系统的原理图。(主电路、plc控制电路、变频器控制电路)4)流量自动控制系统变频器的节能控制分析；5)PID原理分析与选用；PID在PLC中实现。4．实物内容及要求课程设计报告文本内容包括：1.封面；2.任务书；3.目录；4.正文；5.参考文献6.附录（课程设计有关程序）。5．完成期限任务书写于2011年2月16日，完成期限为2011年2月25日6．指导教师王永华吴远网目录1工程概况...................................................................................................................................-5-1.1系统概述........................................................................................................................-5-1.2系统控制要求：............................................................................................................-5-1.3流量自动控制系统结构框图.........................................................................................-6-41.4主电路设计....................................................................................................................-6-1.5控制线路设计................................................................................................................-7-2元器件的选择...........................................................................................................................-8-2.1变频器的选型................................................................................................................-9-2.2变频器接线图..............................................................................................................-13-2.3涡街流量计的选型......................................................................................................-14-2.4PLC的选型.................................................................................................................-15-3PID在PLC中实现.................................................................................................................-16-3.2PID控制器的数字化...................................................................................................-17-3.3输入输出变量的转换..................................................................................................-18-3.4PID指令及其回路表...................................................................
