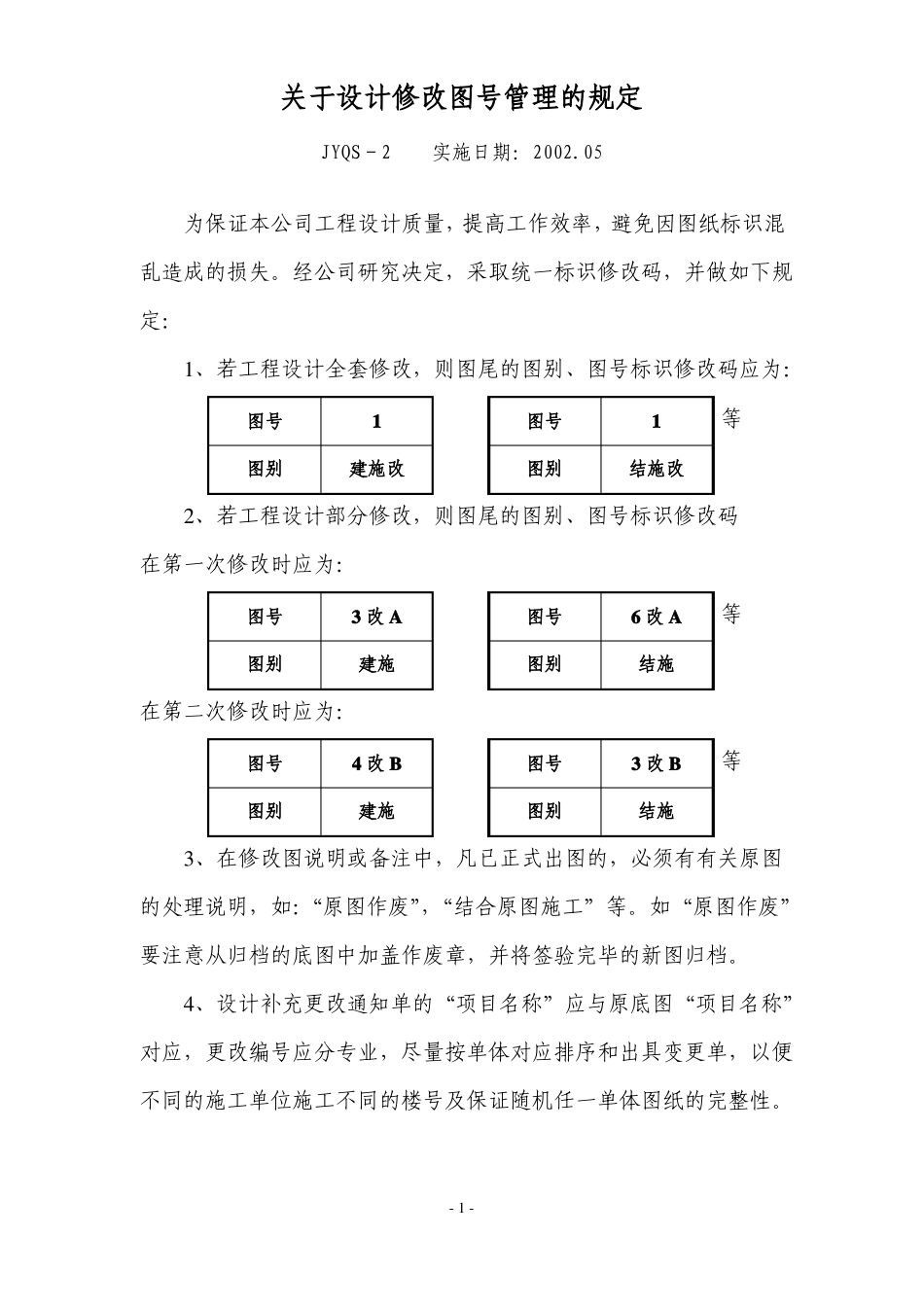

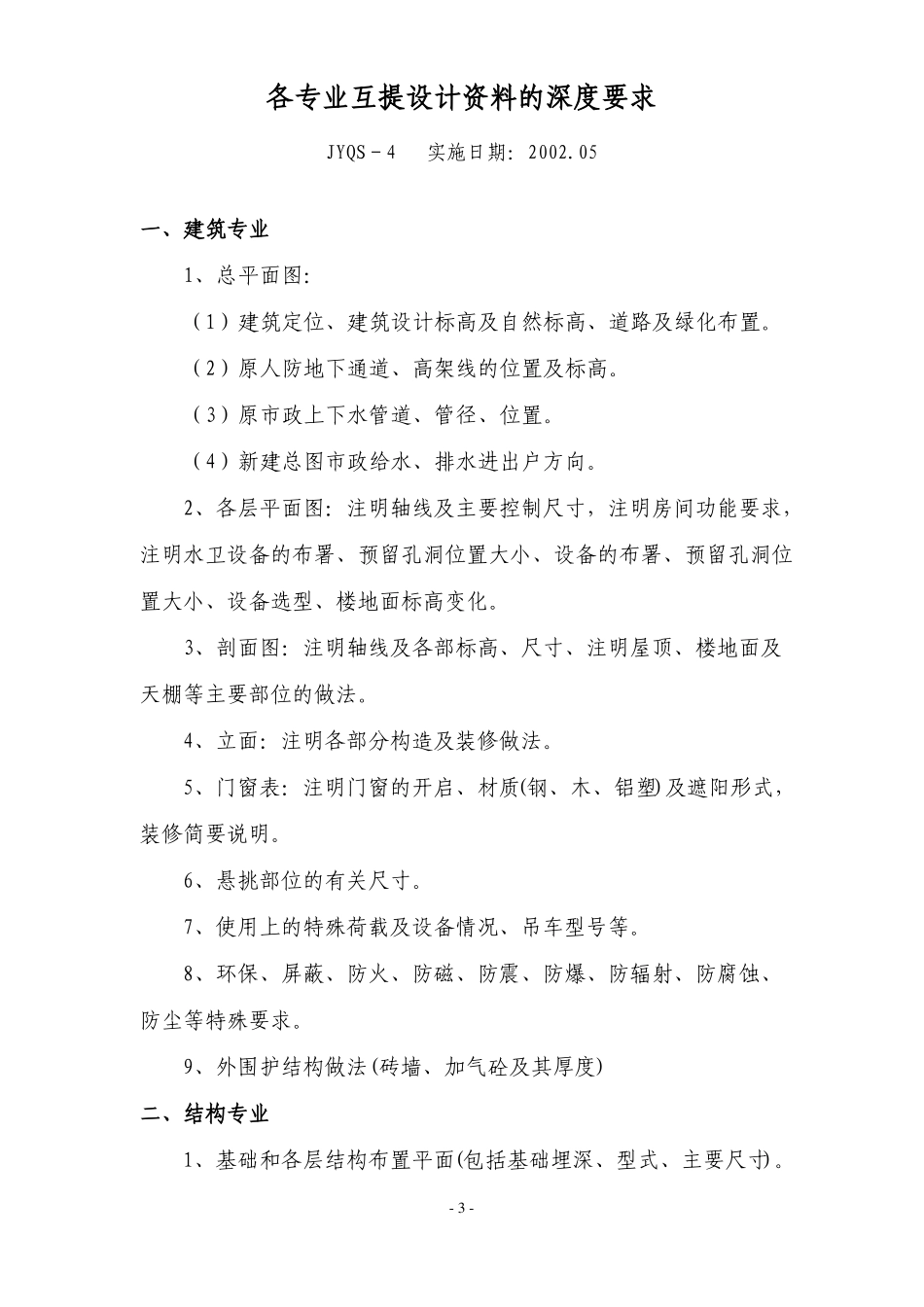

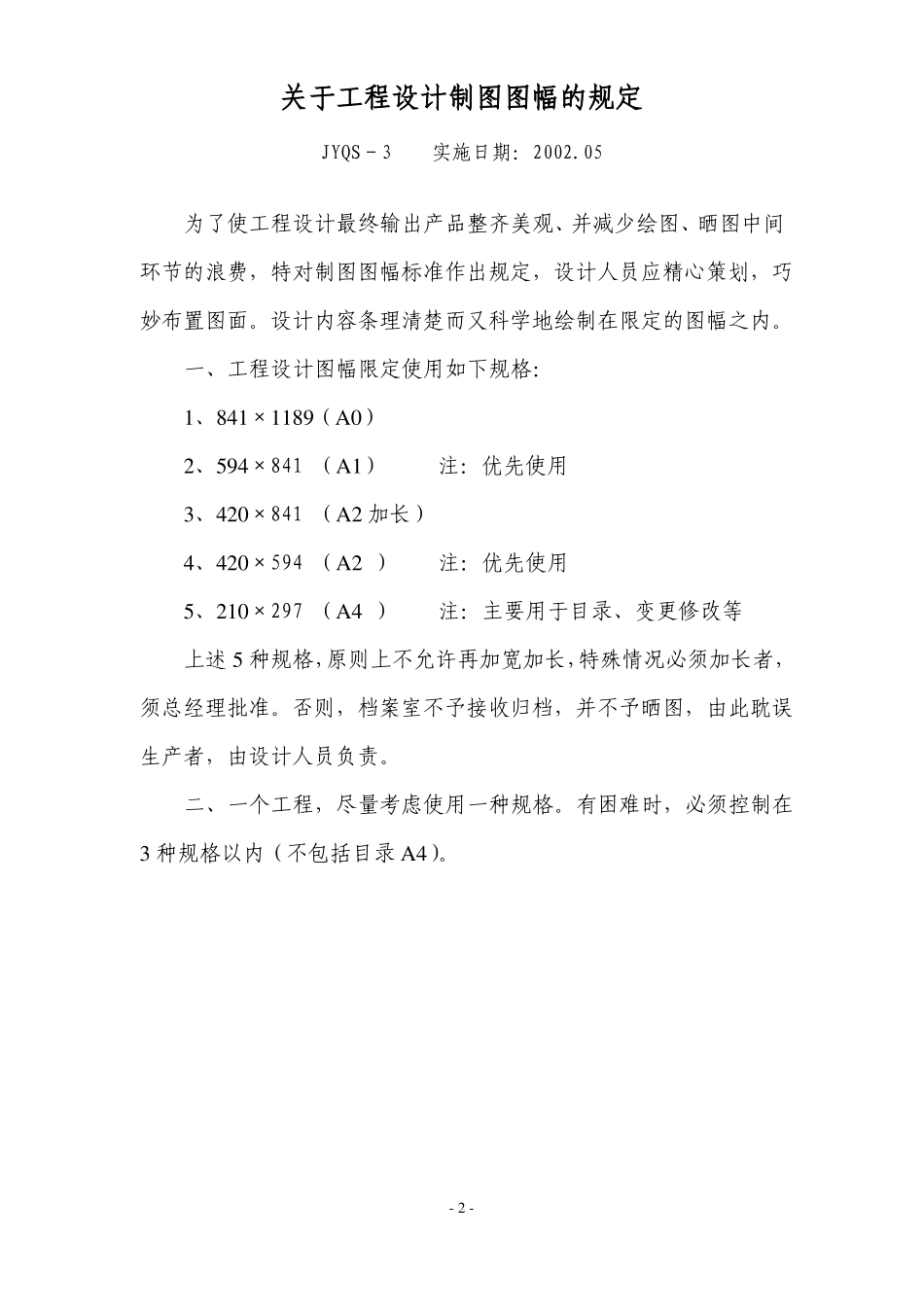

关于设计修改图号管理的规定JYQS－2实施日期：2002.05为保证本公司工程设计质量，提高工作效率，避免因图纸标识混乱造成的损失。经公司研究决定，采取统一标识修改码，并做如下规定：1、若工程设计全套修改，则图尾的图别、图号标识修改码应为：图号图别1建施改图别结施改图号1等2、若工程设计部分修改，则图尾的图别、图号标识修改码在第一次修改时应为：图号图别3 改 A建施图别结施图号6 改 A等在第二次修改时应为：图号图别4 改 B建施图别结施图号3 改 B等3、在修改图说明或备注中，凡已正式出图的，必须有有关原图的处理说明，如：“原图作废”，“结合原图施工”等。如“原图作废”要注意从归档的底图中加盖作废章，并将签验完毕的新图归档。4、设计补充更改通知单的“项目名称”应与原底图“项目名称”对应，更改编号应分专业，尽量按单体对应排序和出具变更单，以便不同的施工单位施工不同的楼号及保证随机任一单体图纸的完整性。- 1 -关于工程设计制图图幅的规定JYQS－3实施日期：2002.05为了使工程设计最终输出产品整齐美观、并减少绘图、晒图中间环节的浪费，特对制图图幅标准作出规定，设计人员应精心策划，巧妙布臵图面。设计内容条理清楚而又科学地绘制在限定的图幅之内。一、工程设计图幅限定使用如下规格：1、841×1189（A0）2、594×841 （A1）注：优先使用3、420×841 （A2 加长）4、420×594 （A2 ）注：优先使用5、210×297 （A4 ）注：主要用于目录、变更修改等上述 5 种规格，原则上不允许再加宽加长，特殊情况必须加长者，须总经理批准。否则，档案室不予接收归档，并不予晒图，由此耽误生产者，由设计人员负责。二、一个工程，尽量考虑使用一种规格。有困难时，必须控制在3 种规格以内（不包括目录 A4）。- 2 -各专业互提设计资料的深度要求JYQS－4实施日期：2002.05一、建筑专业1、总平面图：（1）建筑定位、建筑设计标高及自然标高、道路及绿化布臵。（2）原人防地下通道、高架线的位臵及标高。（3）原市政上下水管道、管径、位臵。（4）新建总图市政给水、排水进出户方向。 2、各层平面图：注明轴线及主要控制尺寸，注明房间功能要求，注明水卫设备的布署、预留孔洞位臵大小、设备的布署、预留孔洞位臵大小、设备选型、楼地面标高变化。 3、剖面图：注明轴线及各部标高、尺寸、注明屋顶、楼地面及天棚等主要部位的做法。4、立面：注明各部分构造及装修做法。5、门窗表：注明门窗的开启、材质(...
