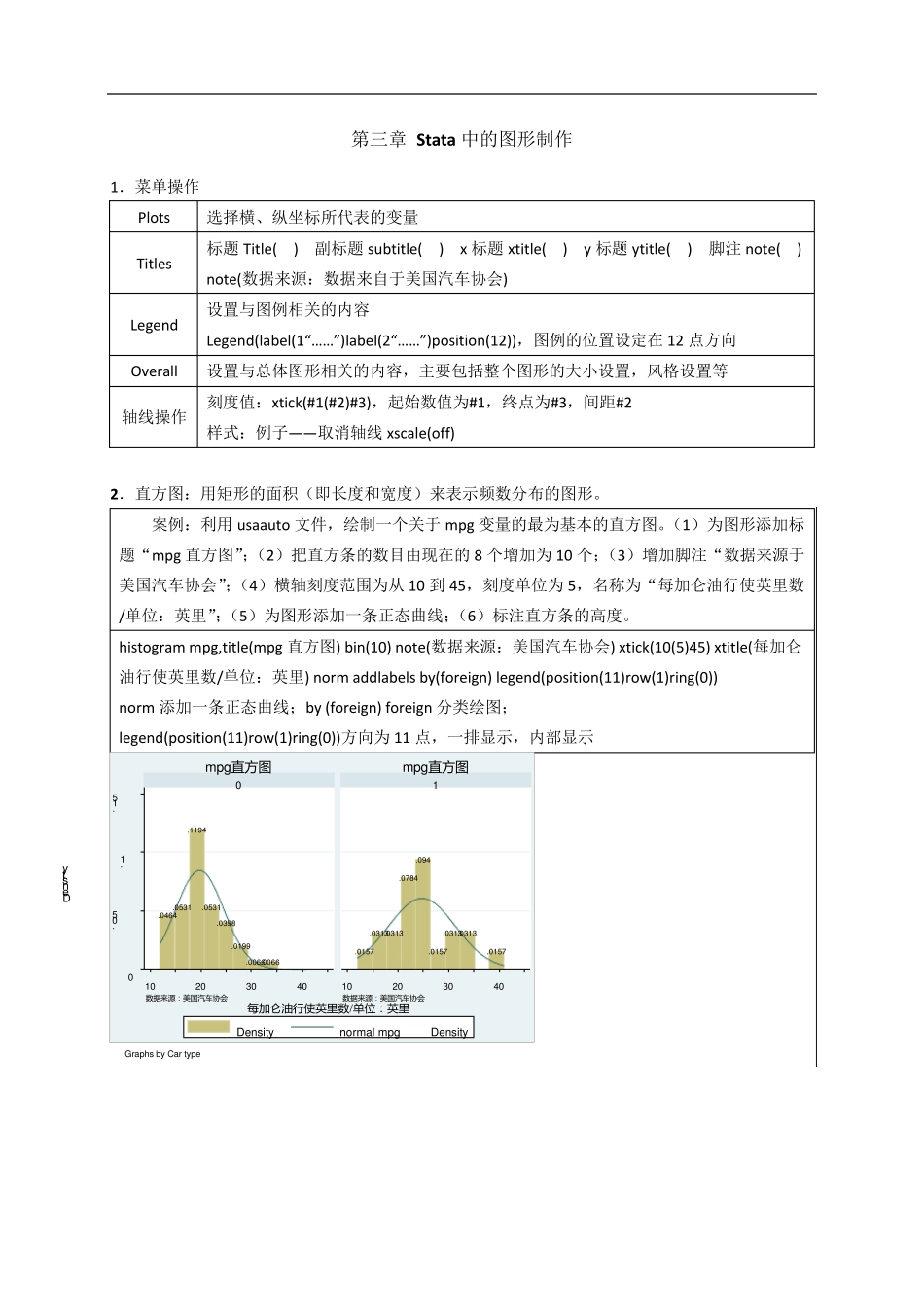

第三章 Stata 中的图形制作 1．菜单操作 Plots 选择横、纵坐标所代表的变量 Titles 标题Title( ) 副标题subtitle( ) x 标题xtitle( ) y 标题ytitle( ) 脚注note( ) note(数据来源：数据来自于美国汽车协会) Legend 设置与图例相关的内容 Legend(label(1“……”)label(2“……”)position(12))，图例的位置设定在12 点方向 Overall 设置与总体图形相关的内容，主要包括整个图形的大小设置，风格设置等 轴线操作 刻度值：xtick(#1(#2)#3)，起始数值为#1，终点为#3，间距#2 样式：例子— — 取消轴线xscale(off) 2．直方图：用矩形的面积（即长度和宽度）来表示频数分布的图形。 案例：利用usaauto 文件，绘制一个关于mpg 变量的最为基本的直方图。（1）为图形添加标题“mpg 直方图”；（2）把直方条的数目由现在的8 个增加为10 个；（3）增加脚注“数据来源于美国汽车协会”；（4）横轴刻度范围为从 10 到 45，刻度单位为5，名称为“每加仑油行使英里数/单位：英里”；（5）为图形添加一条正态曲线；（6）标注直方条的高度。 histogram mpg,title(mpg 直方图) bin(10) note(数据来源：美国汽车协会) xtick(10(5)45) xtitle(每加仑油行使英里数/单位：英里) norm addlabels by(foreign) legend(position(11)row(1)ring(0)) norm 添加一条正态曲线；by (foreign) foreign 分类绘图； legend(position(11)row(1)ring(0))方向为11 点，一排显示，内部显示 .0464.0531.1194.0531.0398.0199.0066.0066.0157.0313.0313.0784.094.0157.0313.0313.01570.05.1.151020304010203040数 据 来 源 ： 美 国 汽 车 协 会数 据 来 源 ： 美 国 汽 车 协 会01mpg直 方 图mpg直 方 图Densitynormal mpgDensityDensity每 加 仑油行使英里数 /单位： 英里Graphs by Car ty pe 3 .散点图：反映两个或多个变量之间的关系。通常用纵轴来表示因变量，用横轴来表示自变量。 基本 [twoway] scatter y x 因变量在前 数据标记的设定 数据标记形状的设定、颜色的设定、大小的设定、散点标签的设定 msymbol(散点形状代码)；mcolor(red)散点为红色；msize(5)散点大小为5 号 散点标签：mlabel (标签内容的变量名)和mlabposition(代表钟表点数的数字) 例如设定散点的内容为变量city，位置在3 点钟处：mlabel (city) mlabposition(3) 群组划分：by(foreign) 案例：运...
