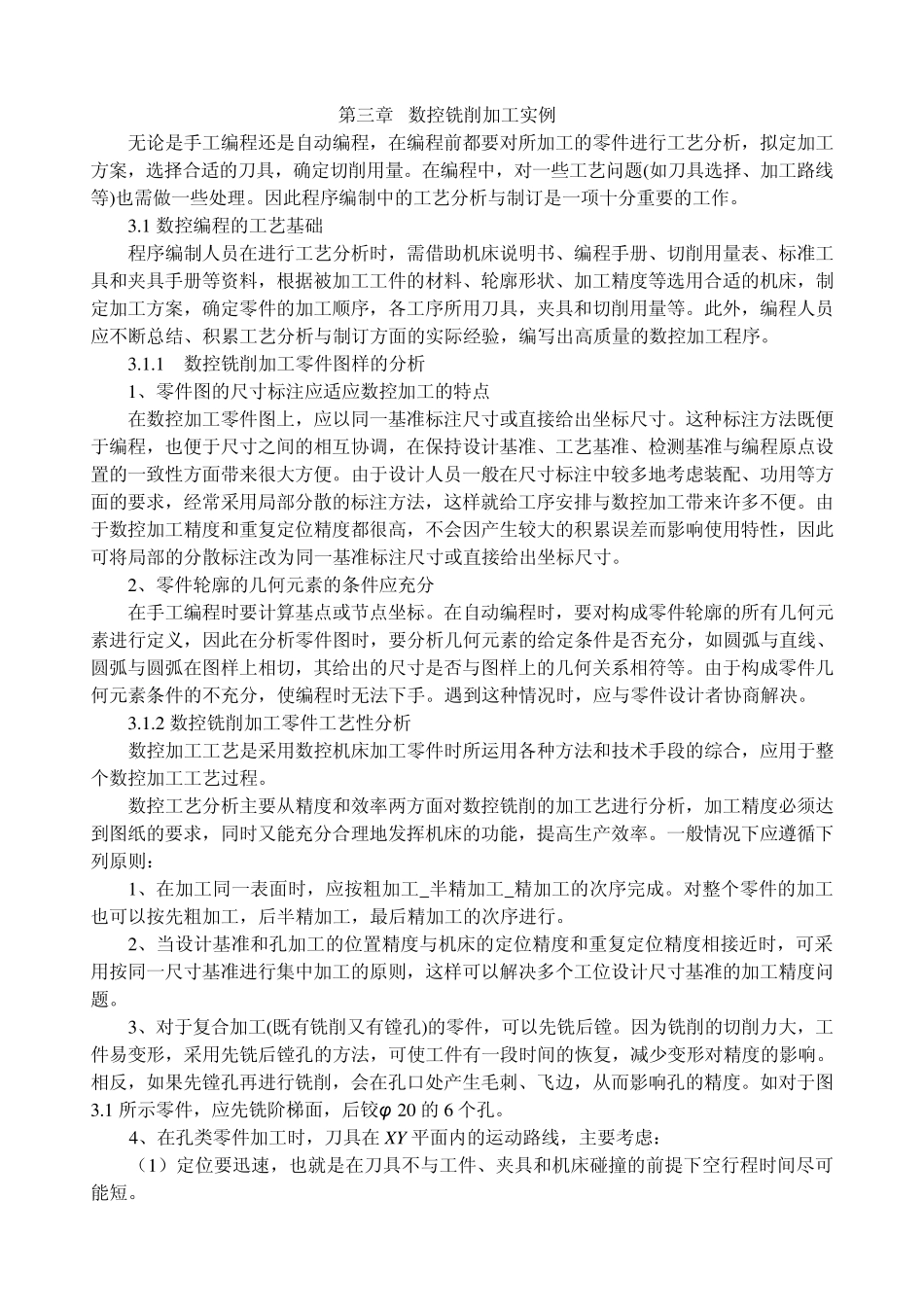

第三章 数控铣削加工实例 无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确定切削用量。在编程中，对一些工艺问题(如刀具选择、加工路线等)也需做一些处理。因此程序编制中的工艺分析与制订是一项十分重要的工作。 3 .1 数控编程的工艺基础 程序编制人员在进行工艺分析时，需借助机床说明书、编程手册、切削用量表、标准工具和夹具手册等资料，根据被加工工件的材料、轮廓形状、加工精度等选用合适的机床，制定加工方案，确定零件的加工顺序，各工序所用刀具，夹具和切削用量等。此外，编程人员应不断总结、积累工艺分析与制订方面的实际经验，编写出高质量的数控加工程序。 3 .1 .1 数控铣削加工零件图样的分析 1 、零件图的尺寸标注应适应数控加工的特点 在数控加工零件图上，应以同一基准标注尺寸或直接给出坐标尺寸。这种标注方法既便于编程，也便于尺寸之间的相互协调，在保持设计基准、工艺基准、检测基准与编程原点设置的一致性方面带来很大方便。由于设计人员一般在尺寸标注中较多地考虑装配、功用等方面的要求，经常采用局部分散的标注方法，这样就给工序安排与数控加工带来许多不便。由于数控加工精度和重复定位精度都很高，不会因产生较大的积累误差而影响使用特性，因此可将局部的分散标注改为同一基准标注尺寸或直接给出坐标尺寸。 2 、零件轮廓的几何元素的条件应充分 在手工编程时要计算基点或节点坐标。在自动编程时，要对构成零件轮廓的所有几何元素进行定义，因此在分析零件图时，要分析几何元素的给定条件是否充分，如圆弧与直线、圆弧与圆弧在图样上相切，其给出的尺寸是否与图样上的几何关系相符等。由于构成零件几何元素条件的不充分，使编程时无法下手。遇到这种情况时，应与零件设计者协商解决。 3 .1 .2 数控铣削加工零件工艺性分析 数控加工工艺是采用数控机床加工零件时所运用各种方法和技术手段的综合，应用于整个数控加工工艺过程。 数控工艺分析主要从精度和效率两方面对数控铣削的加工艺进行分析，加工精度必须达到图纸的要求，同时又能充分合理地发挥机床的功能，提高生产效率。一般情况下应遵循下列原则： 1 、在加工同一表面时，应按粗加工_ 半精加工_ 精加工的次序完成。对整个零件的加工也可以按先粗加工，后半精加工，最后精加工的次序进行。 2 、当设计基准和孔加工的位置精度与机床的定位精度和重复定位精度相接近时，...
