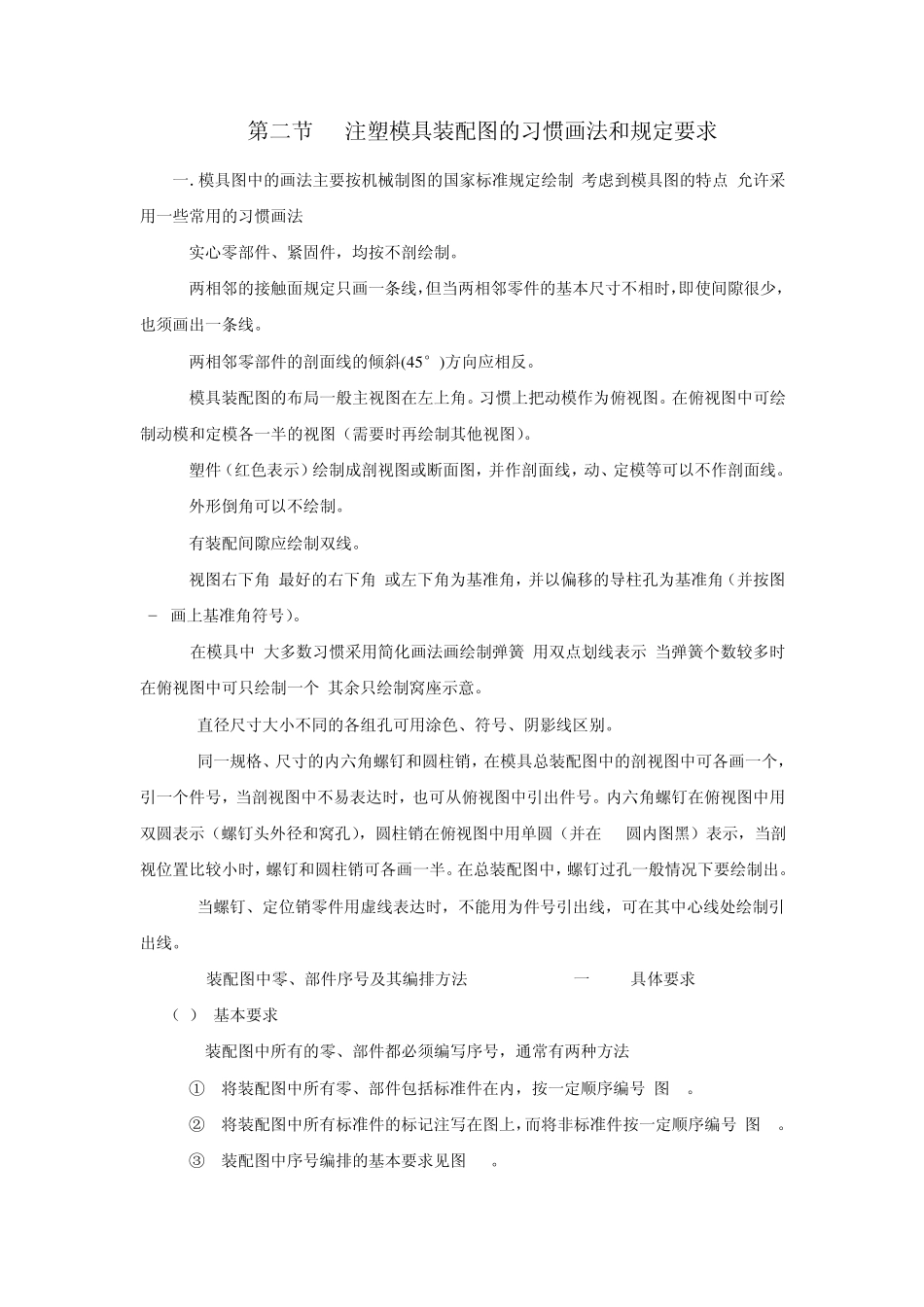

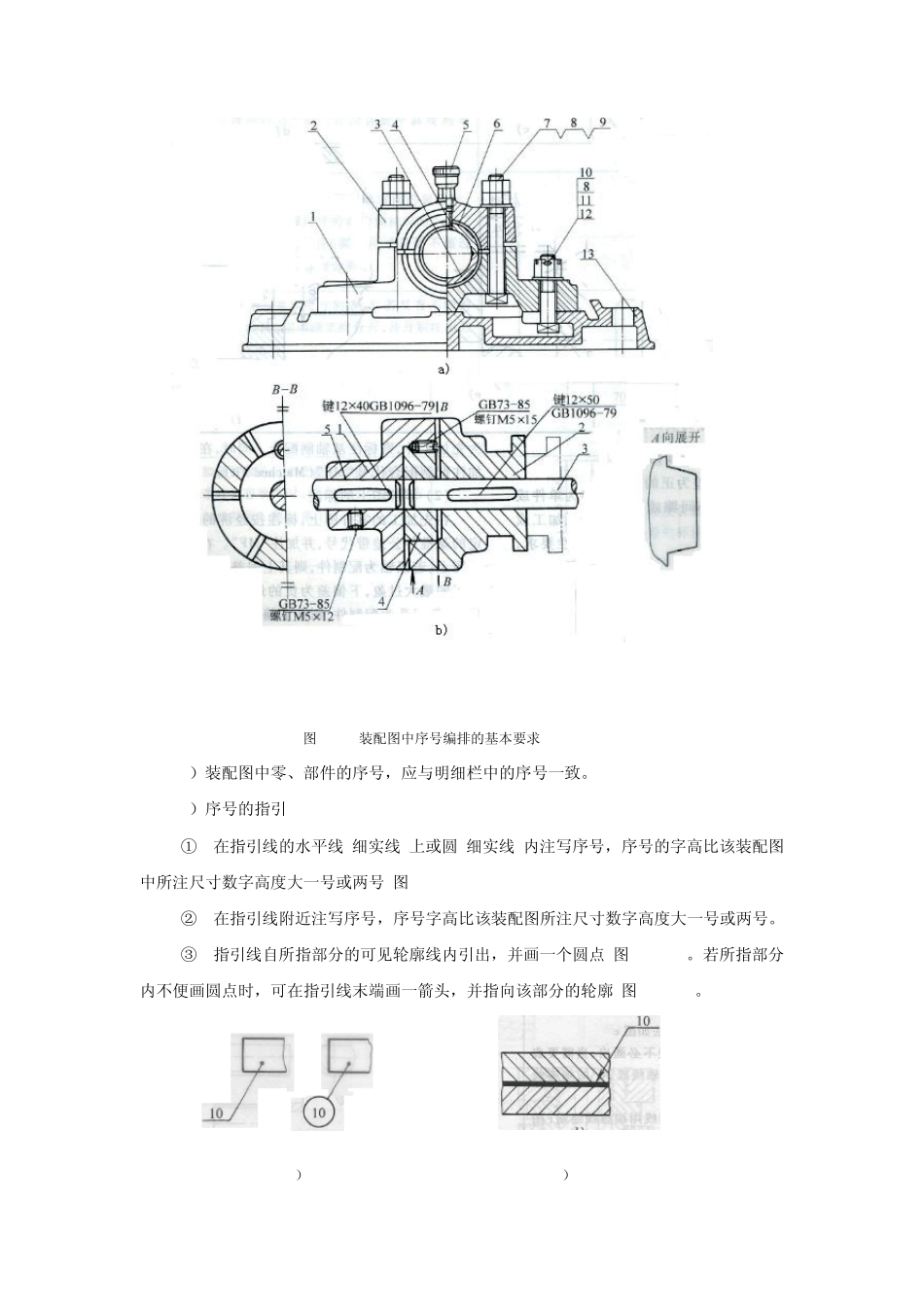

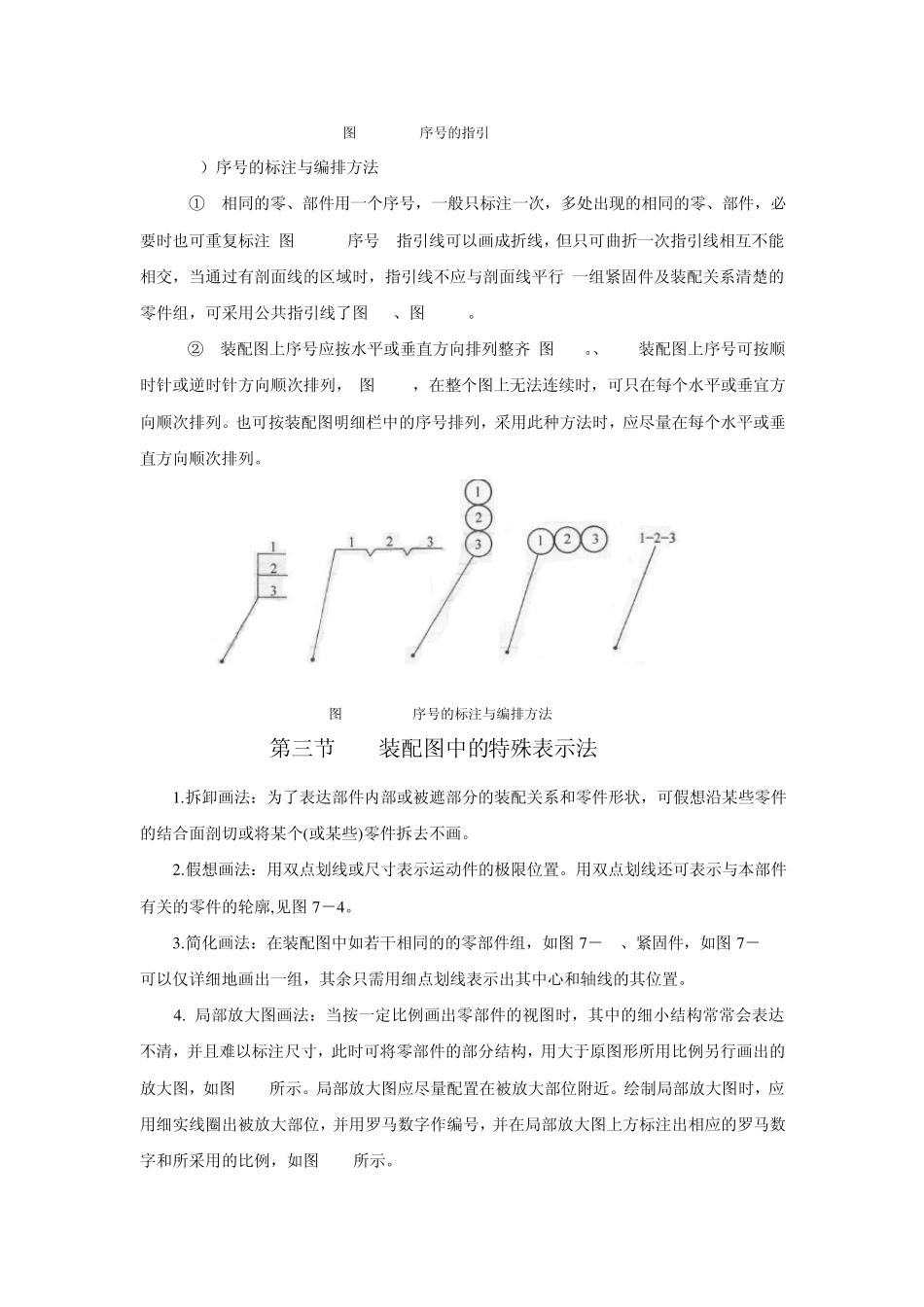

第二节 注塑模具装配图的习惯画法和规定要求 一．模具图中的画法主要按机械制图的国家标准规定绘制,考虑到模具图的特点,允许采用一些常用的习惯画法. 1.实心零部件、紧固件，均按不剖绘制。 2.两相邻的接触面规定只画一条线，但当两相邻零件的基本尺寸不相时，即使间隙很少，也须画出一条线。 3.两相邻零部件的剖面线的倾斜(4 5 °)方向应相反。 4.模具装配图的布局一般主视图在左上角。习惯上把动模作为俯视图。在俯视图中可绘制动模和定模各一半的视图（需要时再绘制其他视图）。 5.塑件（红色表示）绘制成剖视图或断面图，并作剖面线，动、定模等可以不作剖面线。 6.外形倒角可以不绘制。 7.有装配间隙应绘制双线。 8.视图右下角(最好的右下角)或左下角为基准角，并以偏移的导柱孔为基准角（并按图1−9画上基准角符号）。 9.在模具中,大多数习惯采用简化画法画绘制弹簧,用双点划线表示.当弹簧个数较多时,在俯视图中可只绘制一个,其余只绘制窝座示意。 10.直径尺寸大小不同的各组孔可用涂色、符号、阴影线区别。 11.同一规格、尺寸的内六角螺钉和圆柱销，在模具总装配图中的剖视图中可各画一个，引一个件号，当剖视图中不易表达时，也可从俯视图中引出件号。内六角螺钉在俯视图中用双圆表示（螺钉头外径和窝孔），圆柱销在俯视图中用单圆（并在1/4圆内图黑）表示，当剖视位置比较小时，螺钉和圆柱销可各画一半。在总装配图中，螺钉过孔一般情况下要绘制出。 12.当螺钉、定位销零件用虚线表达时，不能用为件号引出线，可在其中心线处绘制引出线。 13. 装配图中零、部件序号及其编排方法(GB/T 4458. 2一1984)具体要求 （1） 基本要求 1) 装配图中所有的零、部件都必须编写序号，通常有两种方法: ① 将装配图中所有零、部件包括标准件在内，按一定顺序编号(图a)。 ② 将装配图中所有标准件的标记注写在图上，而将非标准件按一定顺序编号(图b)。 ③ 装配图中序号编排的基本要求见图7-1。 图 7-1 装配图中序号编排的基本要求 2）装配图中零、部件的序号，应与明细栏中的序号一致。 3）序号的指引 ① 在指引线的水平线(细实线)上或圆(细实线)内注写序号，序号的字高比该装配图中所注尺寸数字高度大一号或两号(图 7-2) ② 在指引线附近注写序号，序号字高比该装配图所注尺寸数字高度大一号或两号。 ③ 指引线自所指部分的可见轮廓线内引出，并画一个圆点(图7-2 a))。若所指部分内不便画圆点时，可在指引线末...
