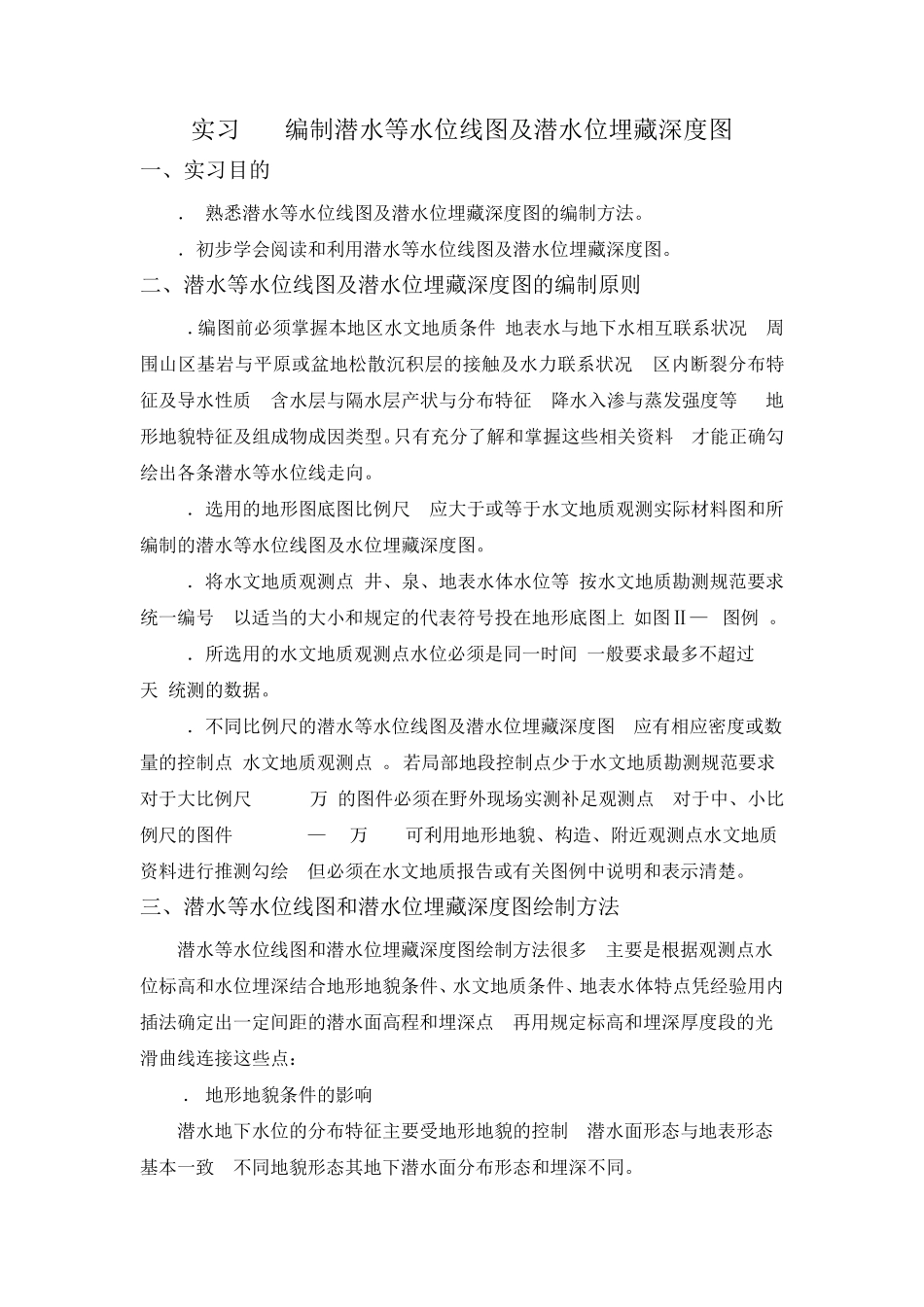

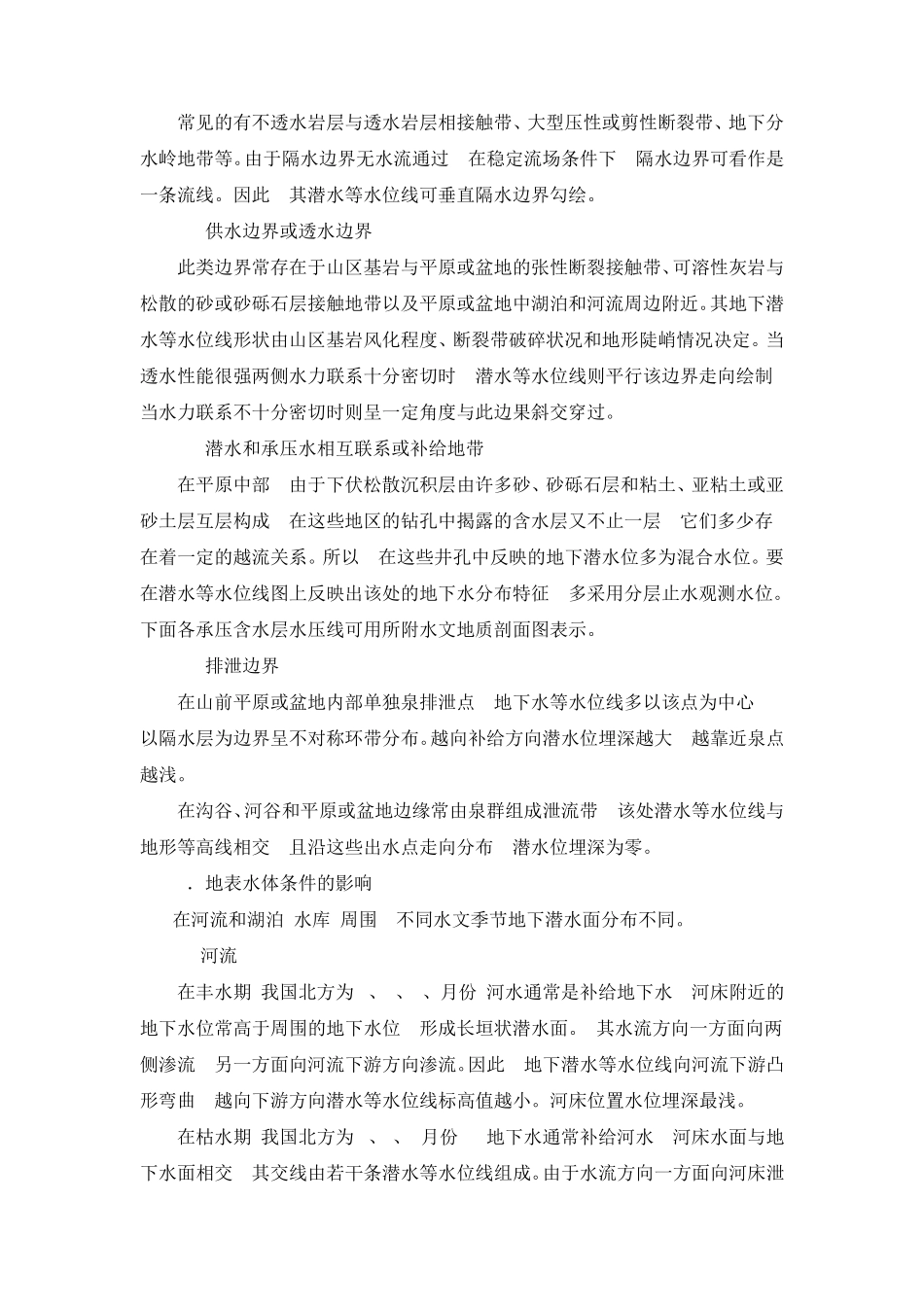

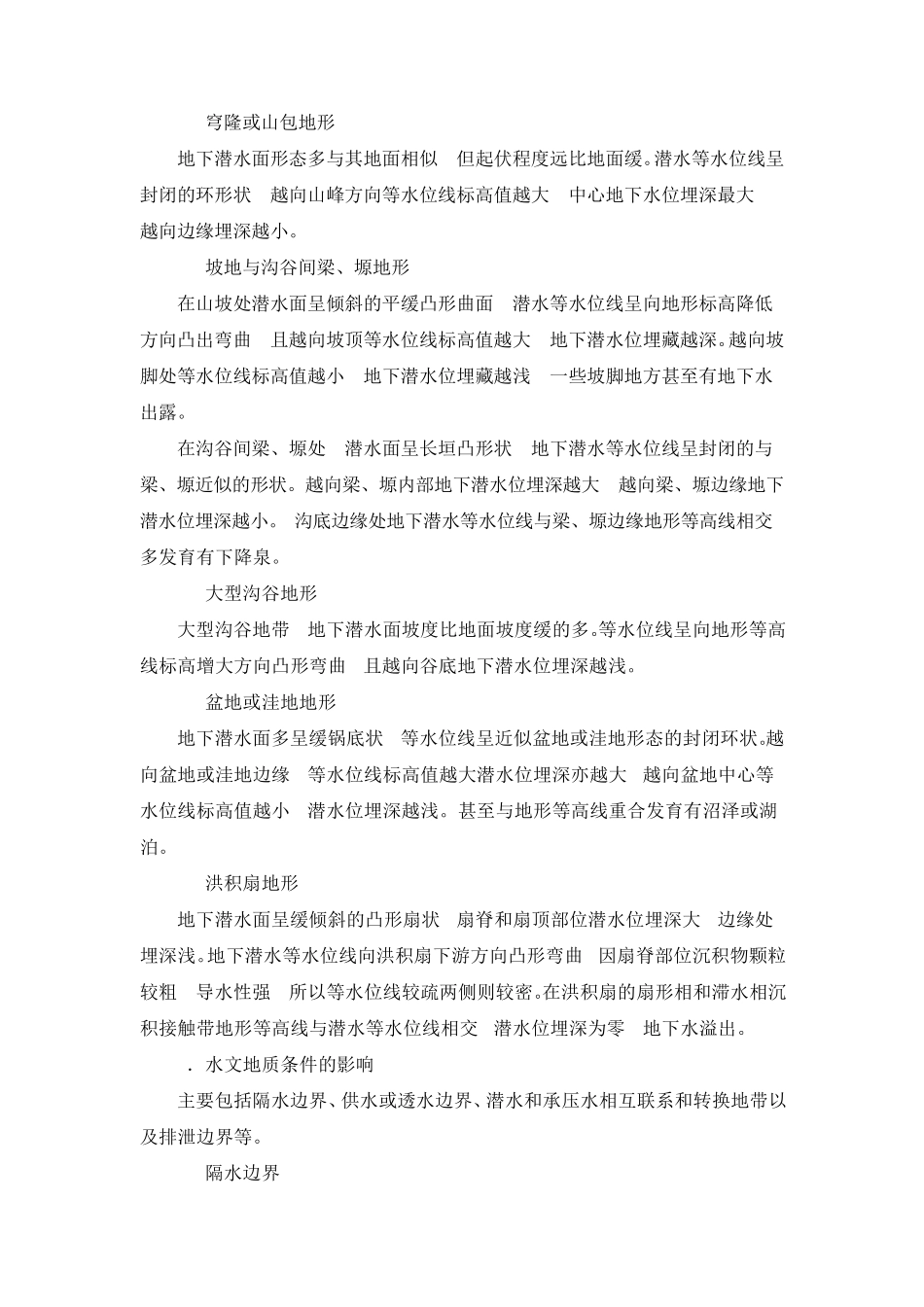

实习 I 编制潜水等水位线图及潜水位埋藏深度图 一、实习目的 1. 熟悉潜水等水位线图及潜水位埋藏深度图的编制方法。 2.初步学会阅读和利用潜水等水位线图及潜水位埋藏深度图。 二、潜水等水位线图及潜水位埋藏深度图的编制原则 1.编图前必须掌握本地区水文地质条件(地表水与地下水相互联系状况; 周围山区基岩与平原或盆地松散沉积层的接触及水力联系状况; 区内断裂分布特征及导水性质; 含水层与隔水层产状与分布特征; 降水入渗与蒸发强度等); 地形地貌特征及组成物成因类型。只有充分了解和掌握这些相关资料, 才能正确勾绘出各条潜水等水位线走向。 2.选用的地形图底图比例尺, 应大于或等于水文地质观测实际材料图和所编制的潜水等水位线图及水位埋藏深度图。 3.将水文地质观测点(井、泉、地表水体水位等)按水文地质勘测规范要求统一编号, 以适当的大小和规定的代表符号投在地形底图上(如图Ⅱ—2图例)。 4.所选用的水文地质观测点水位必须是同一时间(一般要求最多不超过 2天)统测的数据。 5.不同比例尺的潜水等水位线图及潜水位埋藏深度图, 应有相应密度或数量的控制点(水文地质观测点)。 若局部地段控制点少于水文地质勘测规范要求, 对于大比例尺(>1: 5万)的图件必须在野外现场实测补足观测点; 对于中、小比例尺的图件(<1 : 10—20万) , 可利用地形地貌、构造、附近观测点水文地质资料进行推测勾绘, 但必须在水文地质报告或有关图例中说明和表示清楚。 三、潜水等水位线图和潜水位埋藏深度图绘制方法 潜水等水位线图和潜水位埋藏深度图绘制方法很多, 主要是根据观测点水位标高和水位埋深结合地形地貌条件、水文地质条件、地表水体特点凭经验用内插法确定出一定间距的潜水面高程和埋深点, 再用规定标高和埋深厚度段的光滑曲线连接这些点: 1. 地形地貌条件的影响 潜水地下水位的分布特征主要受地形地貌的控制, 潜水面形态与地表形态基本一致, 不同地貌形态其地下潜水面分布形态和埋深不同。 (1)穹隆或山包地形 地下潜水面形态多与其地面相似, 但起伏程度远比地面缓。潜水等水位线呈封闭的环形状, 越向山峰方向等水位线标高值越大, 中心地下水位埋深最大, 越向边缘埋深越小。 (2)坡地与沟谷间梁、塬地形 在山坡处潜水面呈倾斜的平缓凸形曲面, 潜水等水位线呈向地形标高降低方向凸出弯曲, 且越向坡顶等水位线标高值越大, 地下潜水位埋藏越深。越向坡脚处等水位线标高值越小, 地下潜水位...
