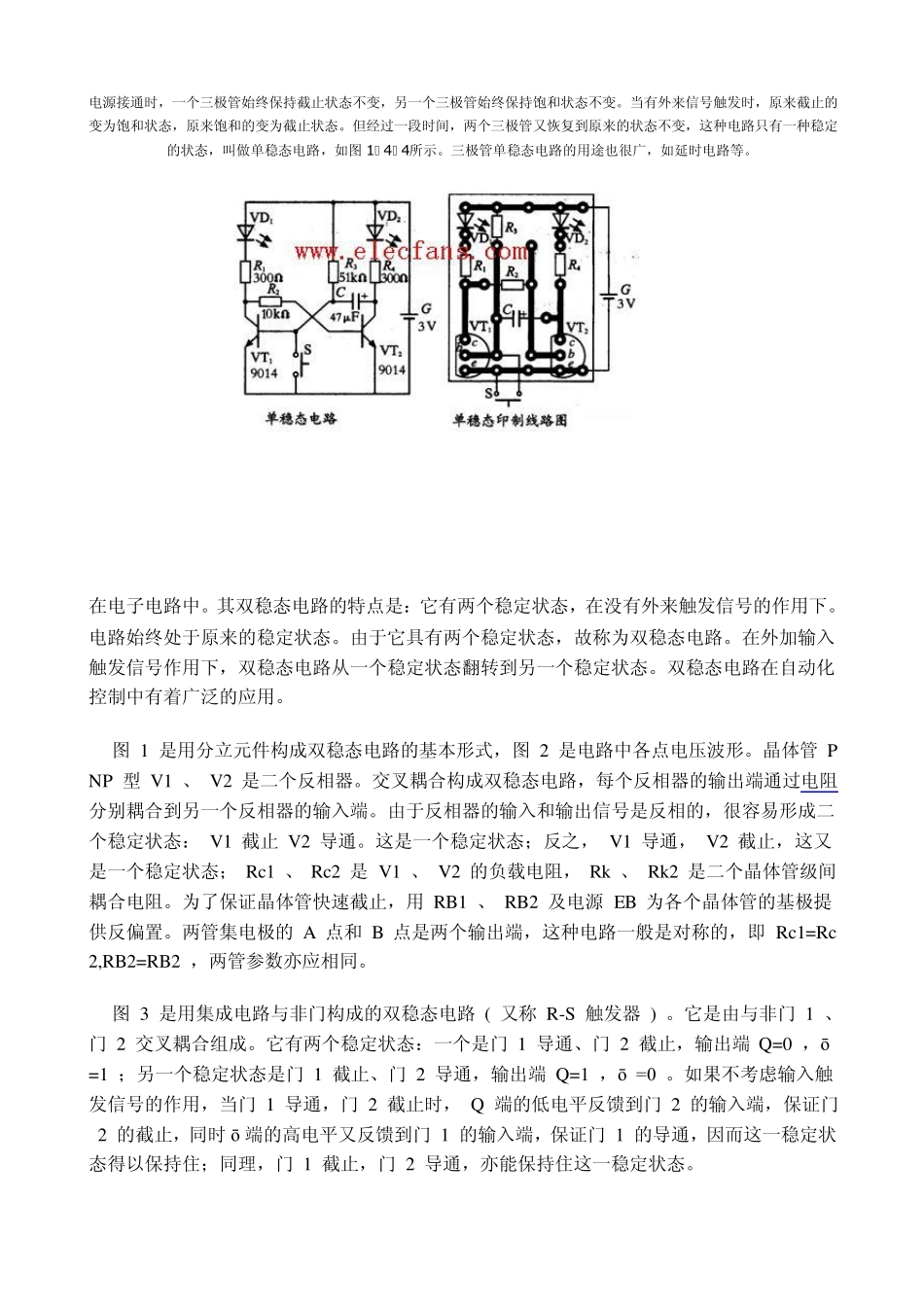

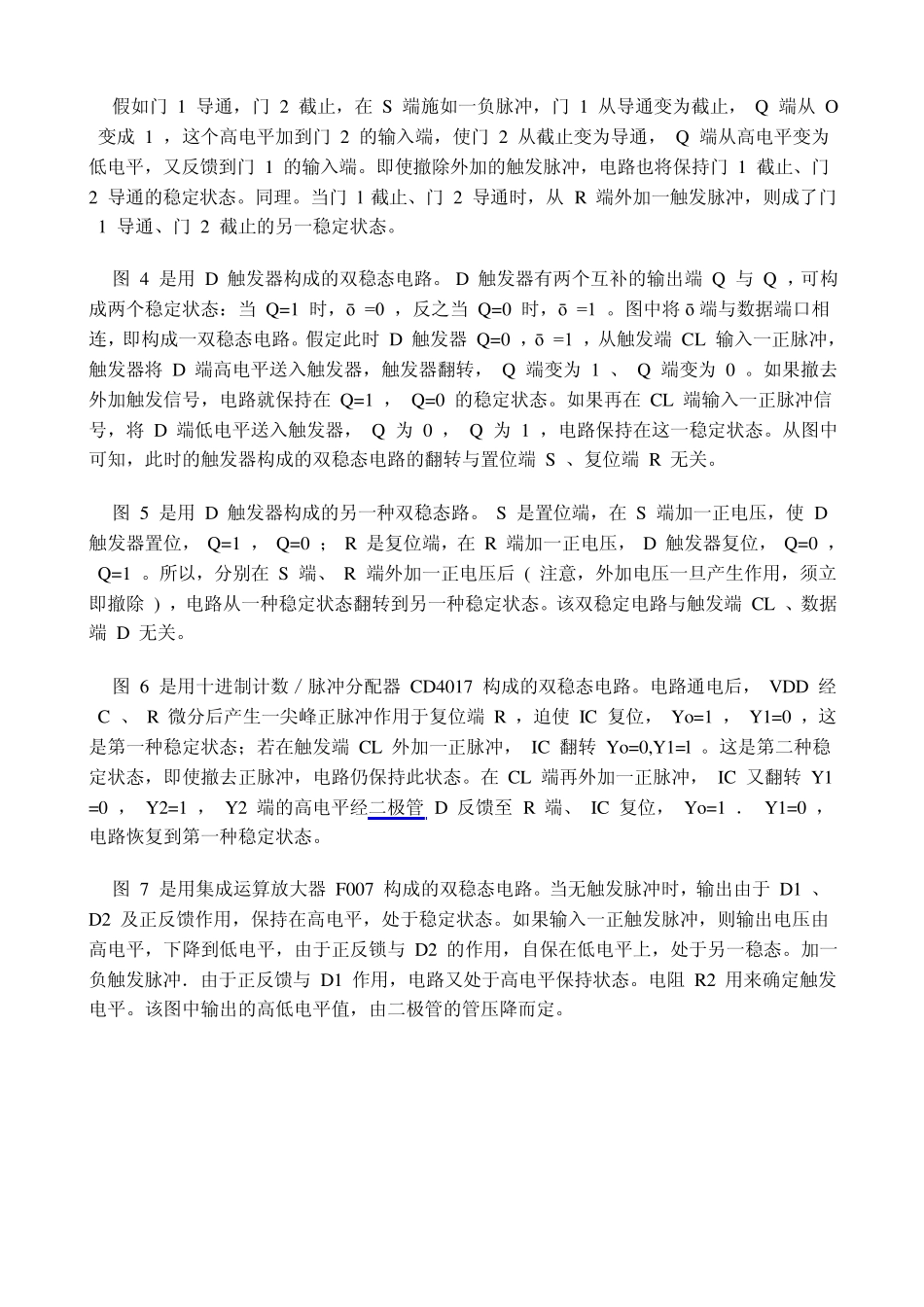

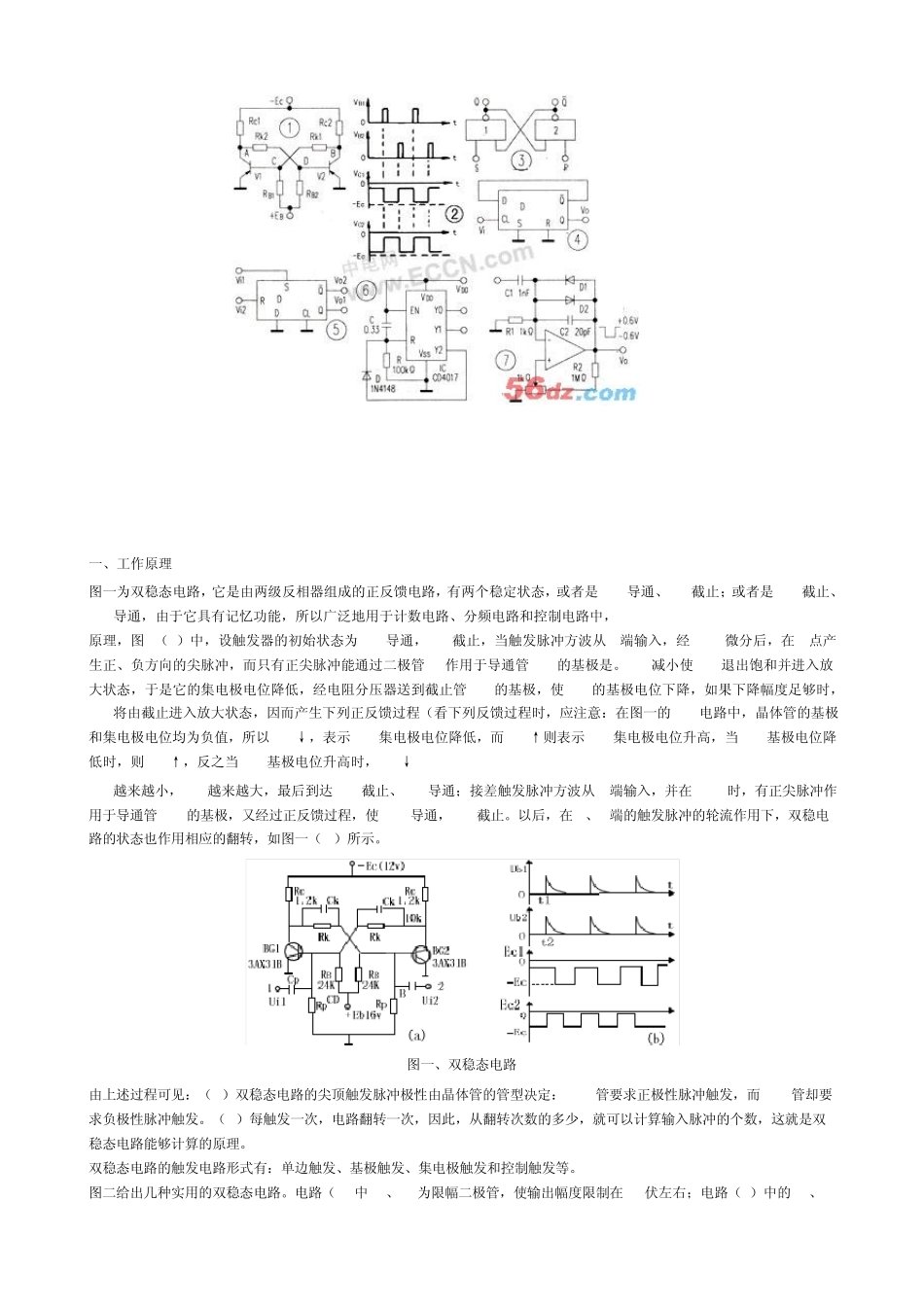

电源接通时，一个三极管始终保持截止状态不变，另一个三极管始终保持饱和状态不变。当有外来信号触发时，原来截止的变为饱和状态，原来饱和的变为截止状态。但经过一段时间，两个三极管又恢复到原来的状态不变，这种电路只有一种稳定的状态，叫做单稳态电路，如图1-4-4所示。三极管单稳态电路的用途也很广，如延时电路等。 在电子电路中。其双稳态电路的特点是：它有两个稳定状态，在没有外来触发信号的作用下。电路始终处于原来的稳定状态。由于它具有两个稳定状态，故称为双稳态电路。在外加输入触发信号作用下，双稳态电路从一个稳定状态翻转到另一个稳定状态。双稳态电路在自动化控制中有着广泛的应用。 图 1 是用分立元件构成双稳态电路的基本形式，图 2 是电路中各点电压波形。晶体管 PNP 型 V1 、 V2 是二个反相器。交叉耦合构成双稳态电路，每个反相器的输出端通过电阻分别耦合到另一个反相器的输入端。由于反相器的输入和输出信号是反相的，很容易形成二个稳定状态： V1 截止 V2 导通。这是一个稳定状态；反之， V1 导通， V2 截止，这又是一个稳定状态； Rc1 、 Rc2 是 V1 、 V2 的负载电阻， Rk 、 Rk2 是二个晶体管级间耦合电阻。为了保证晶体管快速截止，用 RB1 、 RB2 及电源 EB 为各个晶体管的基极提供反偏置。两管集电极的 A 点和 B 点是两个输出端，这种电路一般是对称的，即 Rc1=Rc2,RB2=RB2 ，两管参数亦应相同。 图 3 是用集成电路与非门构成的双稳态电路 ( 又称 R-S 触发器 ) 。它是由与非门 1 、门 2 交叉耦合组成。它有两个稳定状态：一个是门 1 导通、门 2 截止，输出端 Q=0 ，ō =1 ；另一个稳定状态是门 1 截止、门 2 导通，输出端 Q=1 ，ō =0 。如果不考虑输入触发信号的作用，当门 1 导通，门 2 截止时， Q 端的低电平反馈到门 2 的输入端，保证门 2 的截止，同时ō 端的高电平又反馈到门 1 的输入端，保证门 1 的导通，因而这一稳定状态得以保持住；同理，门 1 截止，门 2 导通，亦能保持住这一稳定状态。 假如门 1 导通，门 2 截止，在 S 端施如一负脉冲，门 1 从导通变为截止， Q 端从 O 变成 1 ，这个高电平加到门 2 的输入端，使门 2 从截止变为导通， Q 端从高电平变为低电平，又反馈到门 1 的输入端。即使撤除外加的触发脉冲，电路也将保持门 1 截止、门 2 导通的稳定状态。同理。...
