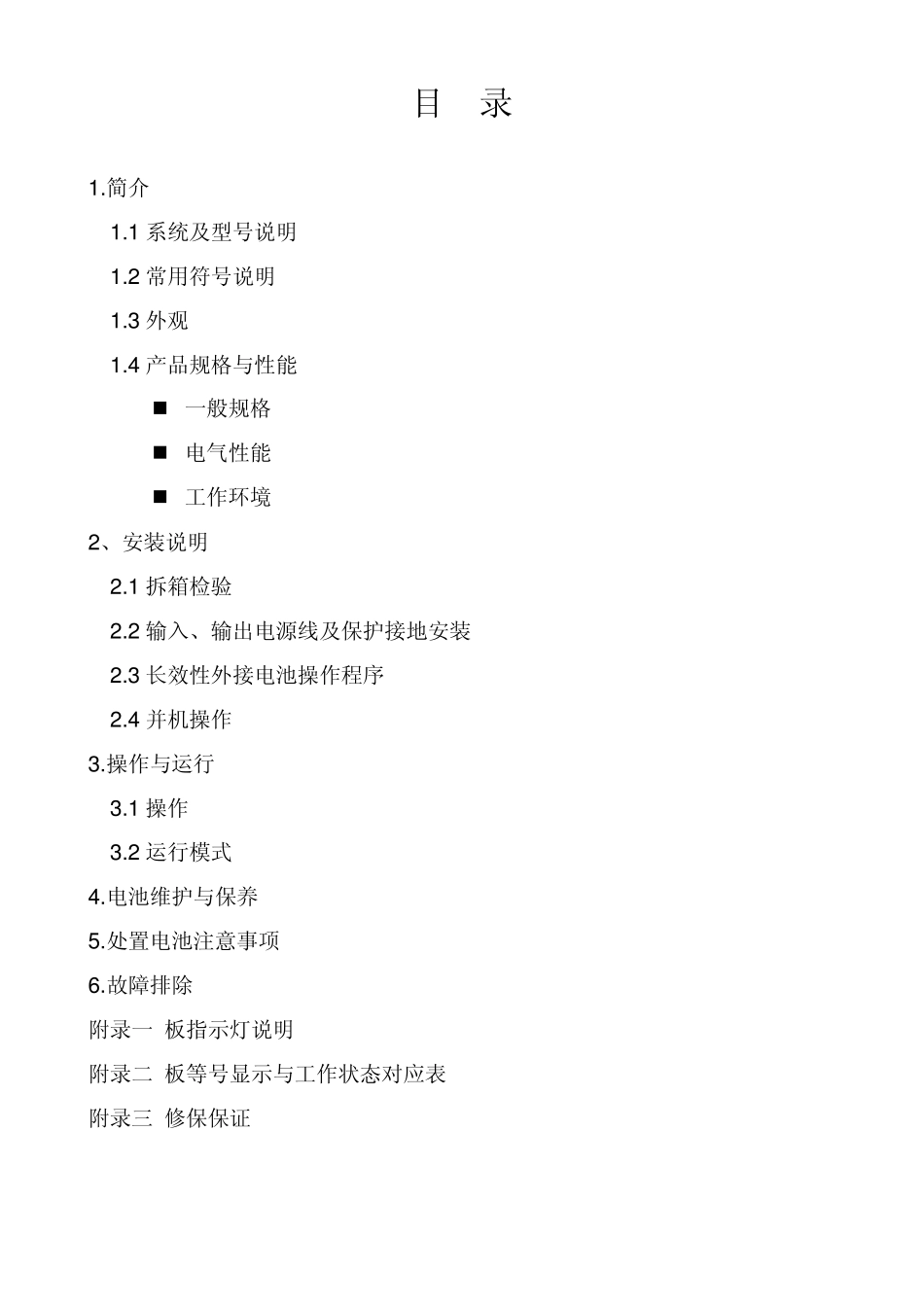

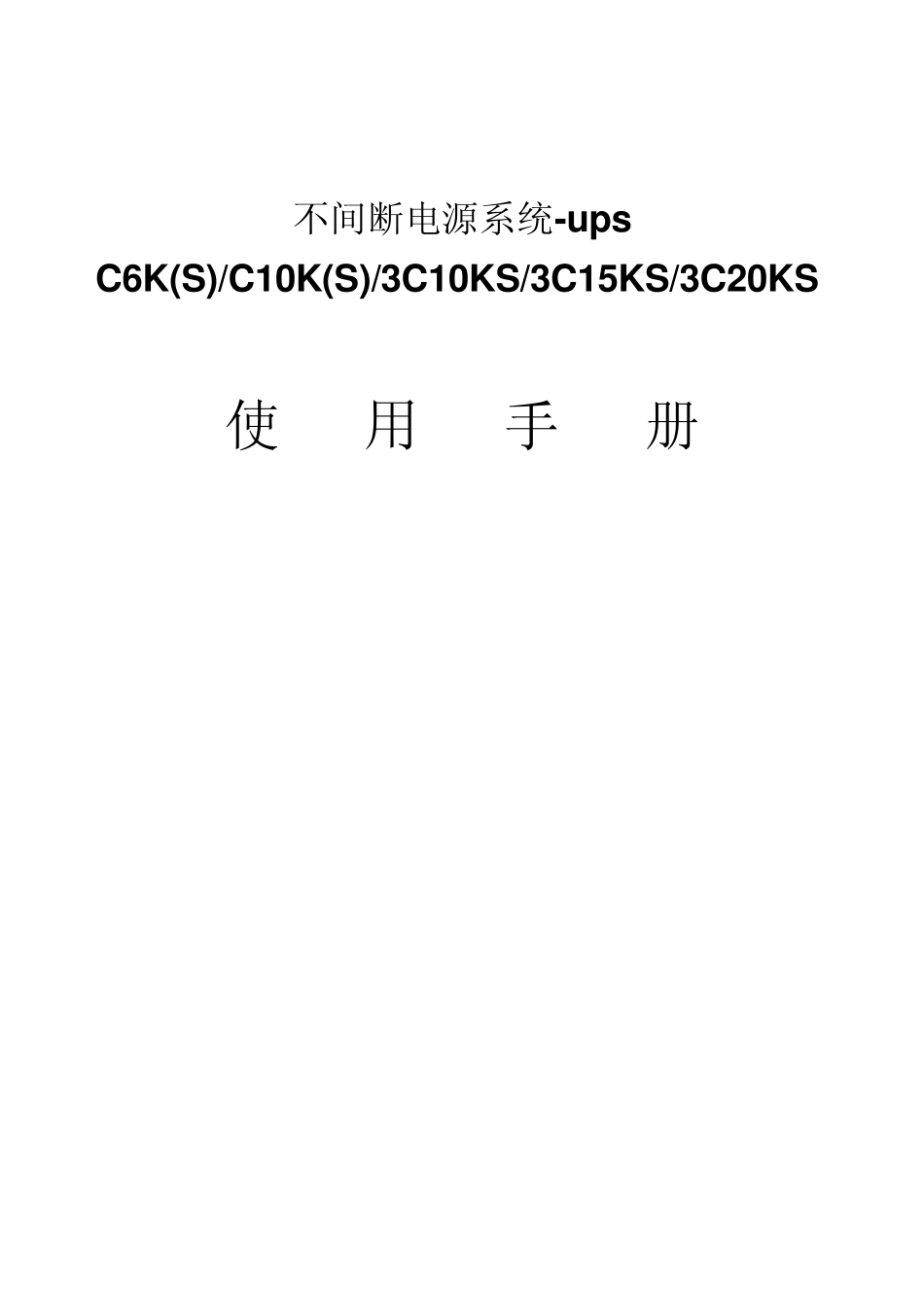

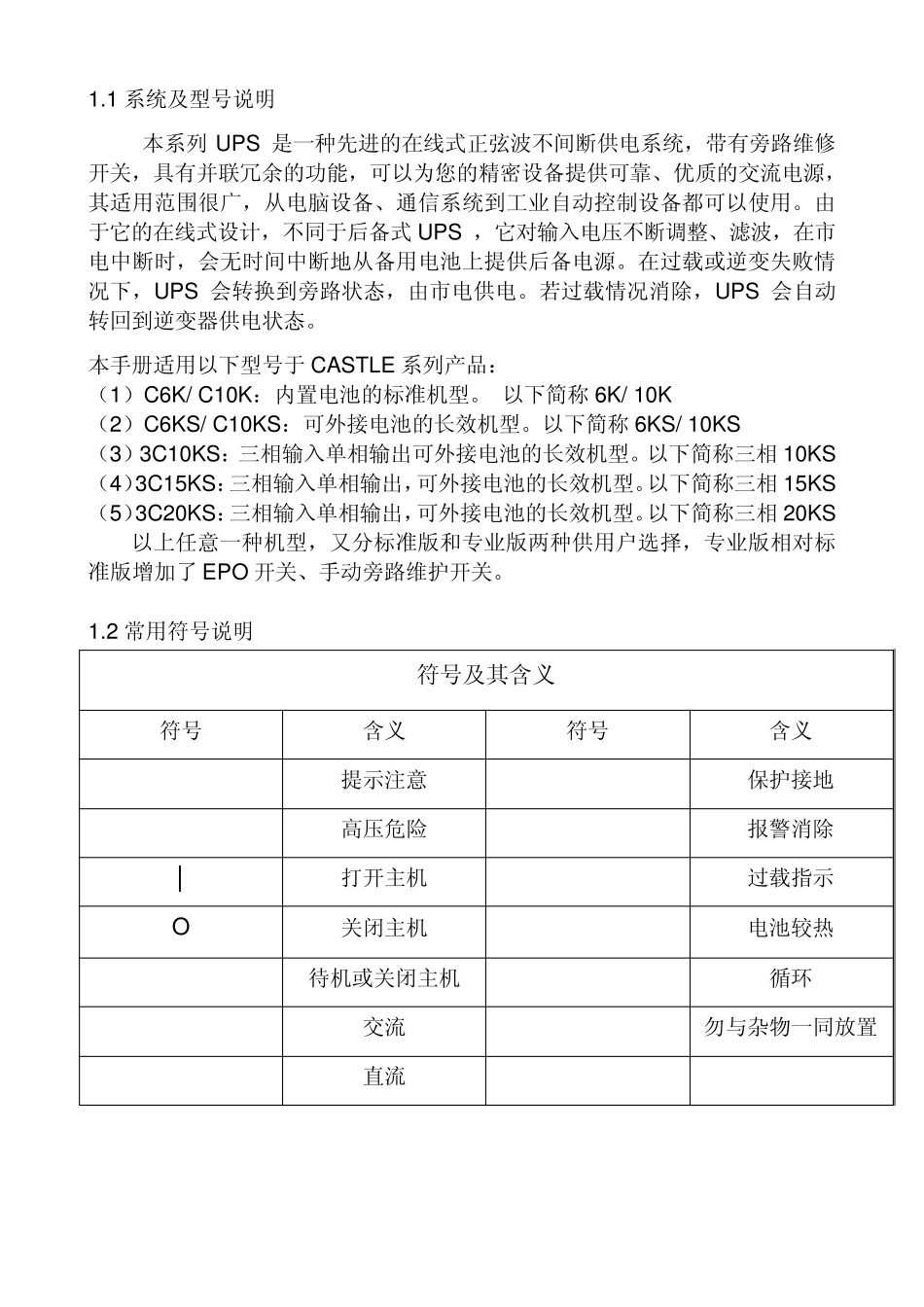

不间断电源系统-ups C6K(S)/C10K(S)/3C10KS/3C15KS/3C20KS 使 用 手 册 目 录 1 .简介 1 .1 系统及型号说明 1 .2 常用符号说明 1 .3 外观 1 .4 产品规格与性能  一般规格  电气性能  工作环境 2 、安装说明 2 .1 拆箱检验 2 .2 输入、输出电源线及保护接地安装 2 .3 长效性外接电池操作程序 2 .4 并机操作 3 .操作与运行 3 .1 操作 3 .2 运行模式 4 .电池维护与保养 5 .处置电池注意事项 6 .故障排除 附录一 板指示灯说明 附录二 板等号显示与工作状态对应表 附录三 修保保证 1.1 系统及型号说明 本系列UPS 是一种先进的在线式正弦波不间断供电系统，带有旁路维修开关，具有并联冗余的功能，可以为您的精密设备提供可靠、优质的交流电源，其适用范围很广，从电脑设备、通信系统到工业自动控制设备都可以使用。由于它的在线式设计，不同于后备式UPS ，它对输入电压不断调整、滤波，在市电中断时，会无时间中断地从备用电池上提供后备电源。在过载或逆变失败情况下，UPS 会转换到旁路状态，由市电供电。若过载情况消除，UPS 会自动转回到逆变器供电状态。 本手册适用以下型号于 CASTLE 系列产品： （1）C6K/ C10K：内置电池的标准机型。 以下简称 6K/ 10K （2）C6KS/ C10KS：可外接电池的长效机型。以下简称 6KS/ 10KS （3）3C10KS：三相输入单相输出可外接电池的长效机型。以下简称三相 10KS （4）3C15KS：三相输入单相输出，可外接电池的长效机型。以下简称三相 15KS （5）3C20KS：三相输入单相输出，可外接电池的长效机型。以下简称三相 20KS 以上任意一种机型，又分标准版和专业版两种供用户选择，专业版相对标准版增加了 EPO 开关、手动旁路维护开关。 1.2 常用符号说明 符号及其含义 符号 含义 符号 含义 提示注意 保护接地 高压危险 报警消除 │ 打开主机 过载指示 O 关闭主机 电池较热 待机或关闭主机 循环 交流 勿与杂物一同放置 直流 1 .3 前后面板示意图 前面板 1.4 产品规格与性能 型号 C6KS 3C10KS 额定容量 6KVA 10KVA 输入 输入配线 单相二线+地线 三相四线+地线 电压 (176-276)VAC (304-478)VAC 频率 50HZ 50HZ 电流 29.6 20A 输出 电压 220×（1±1%）VAC 频率 与输入市电同步，并且同步范围可调（市电模式） 50×（1±0.1%）HZ(电池模式) 电流 27.3A 40A 电流峰值比 ...
