翘板开关问题改进

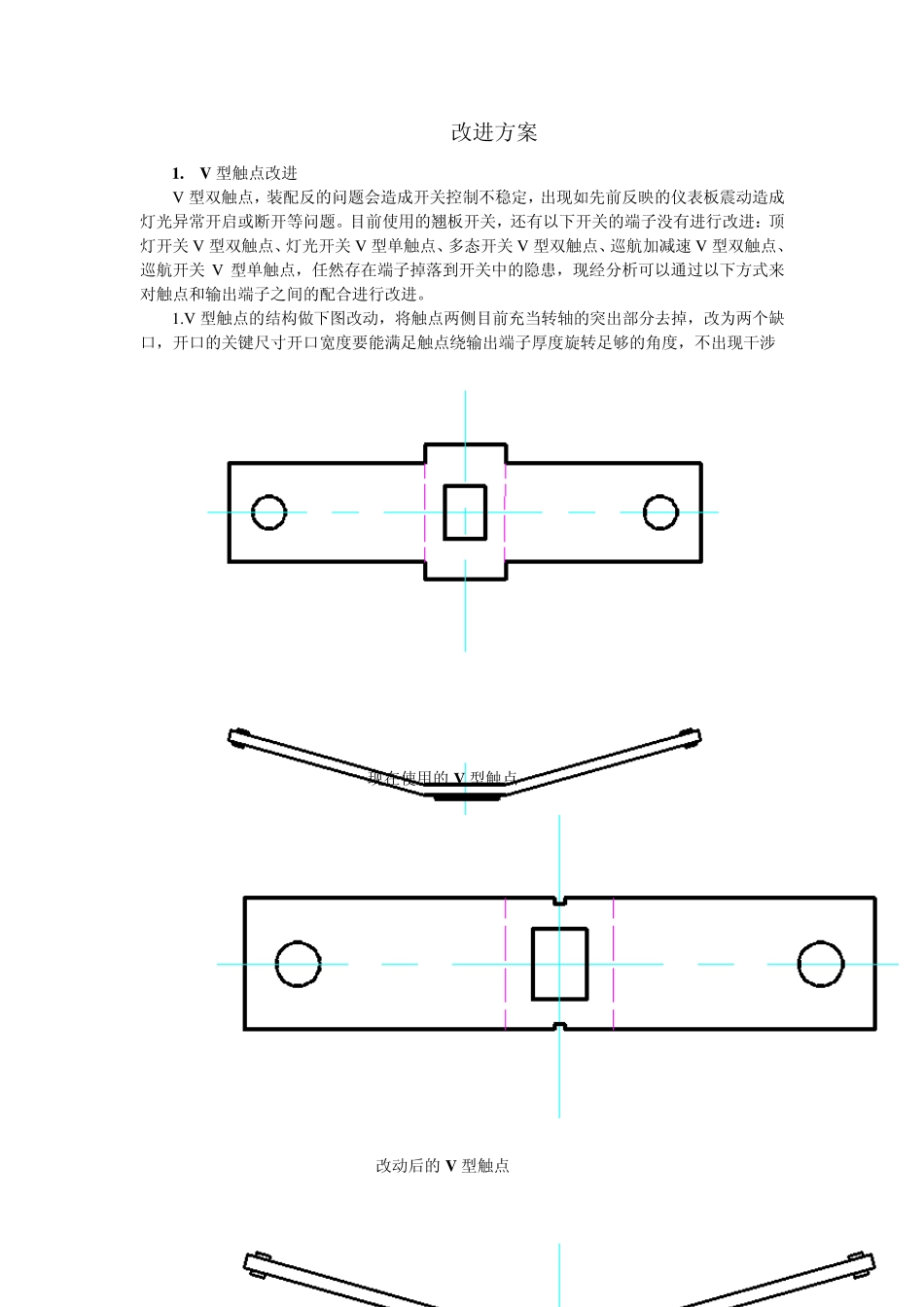

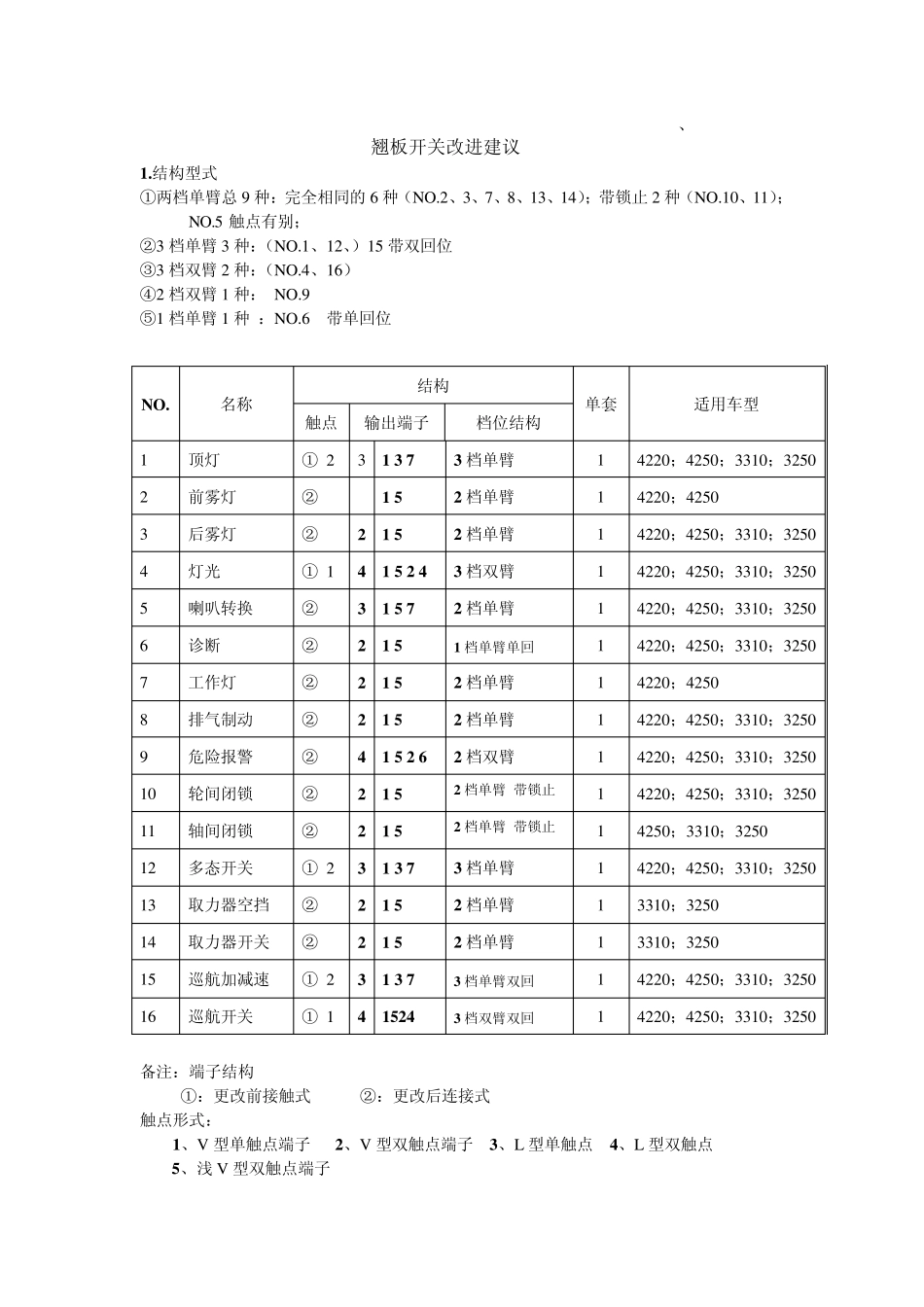

、 翘板开关改进建议 1.结构型式 ①两档单臂总 9 种：完全相同的 6 种（NO.2、3、7、8、13、14）；带锁止 2 种（NO.10、11）；NO.5 触点有别； ②3 档单臂 3 种：（NO.1、12、）15 带双回位 ③3 档双臂 2 种：（NO.4、16） ④2 档双臂 1 种： NO.9 ⑤1 档单臂 1 种 ：NO.6 带单回位 备注：端子结构 ①：更改前接触式 ②：更改后连接式 触点形式： 1、V 型单触点端子 2、V 型双触点端子 3、L 型单触点 4、L 型双触点 5、浅 V 型双触点端子 NO. 名称 结构 单套 适用车型 触点 输出端子 档位结构 1 顶灯 ① 2 3 1 3 7 3 档单臂 1 4220；4250；3310；3250 2 前雾灯 ② 3 1 5 2 档单臂 1 4220；4250 3 后雾灯 ② 3 2 1 5 2 档单臂 1 4220；4250；3310；3250 4 灯光 ① 1 4 1 5 2 4 3 档双臂 1 4220；4250；3310；3250 5 喇叭转换 ② 5 3 1 5 7 2 档单臂 1 4220；4250；3310；3250 6 诊断 ② 3 2 1 5 1 档单臂单回 1 4220；4250；3310；3250 7 工作灯 ② 3 2 1 5 2 档单臂 1 4220；4250 8 排气制动 ② 3 2 1 5 2 档单臂 1 4220；4250；3310；3250 9 危险报警 ② 3 4 1 5 2 6 2 档双臂 1 4220；4250；3310；3250 10 轮间闭锁 ② 3 2 1 5 2 档单臂 带锁止 1 4220；4250；3310；3250 11 轴间闭锁 ② 3 2 1 5 2 档单臂 带锁止 1 4250；3310；3250 12 多态开关 ① 2 3 1 3 7 3 档单臂 1 4220；4250；3310；3250 13 取力器空挡 ② 3 2 1 5 2 档单臂 1 3310；3250 14 取力器开关 ② 3 2 1 5 2 档单臂 1 3310；3250 15 巡航加减速 ① 2 3 1 3 7 3 档单臂双回 1 4220；4250；3310；3250 16 巡航开关 ① 1 4 1524 3 档双臂双回 1 4220；4250；3310；3250 改进方案 1. V 型触点改进 V 型双触点，装配反的问题会造成开关控制不稳定，出现如先前反映的仪表板震动造成灯光异常开启或断开等问题。目前使用的翘板开关，还有以下开关的端子没有进行改进：顶灯开关V 型双触点、灯光开关V 型单触点、多态开关V 型双触点、巡航加减速 V 型双触点、巡航开关V 型单触点，任然存在端子掉落到开关中的隐患，现经分析可以通过以下方式来对触点和输出端子之间的配合进行改进。 1.V 型触点的结构做下图改动，将触...
