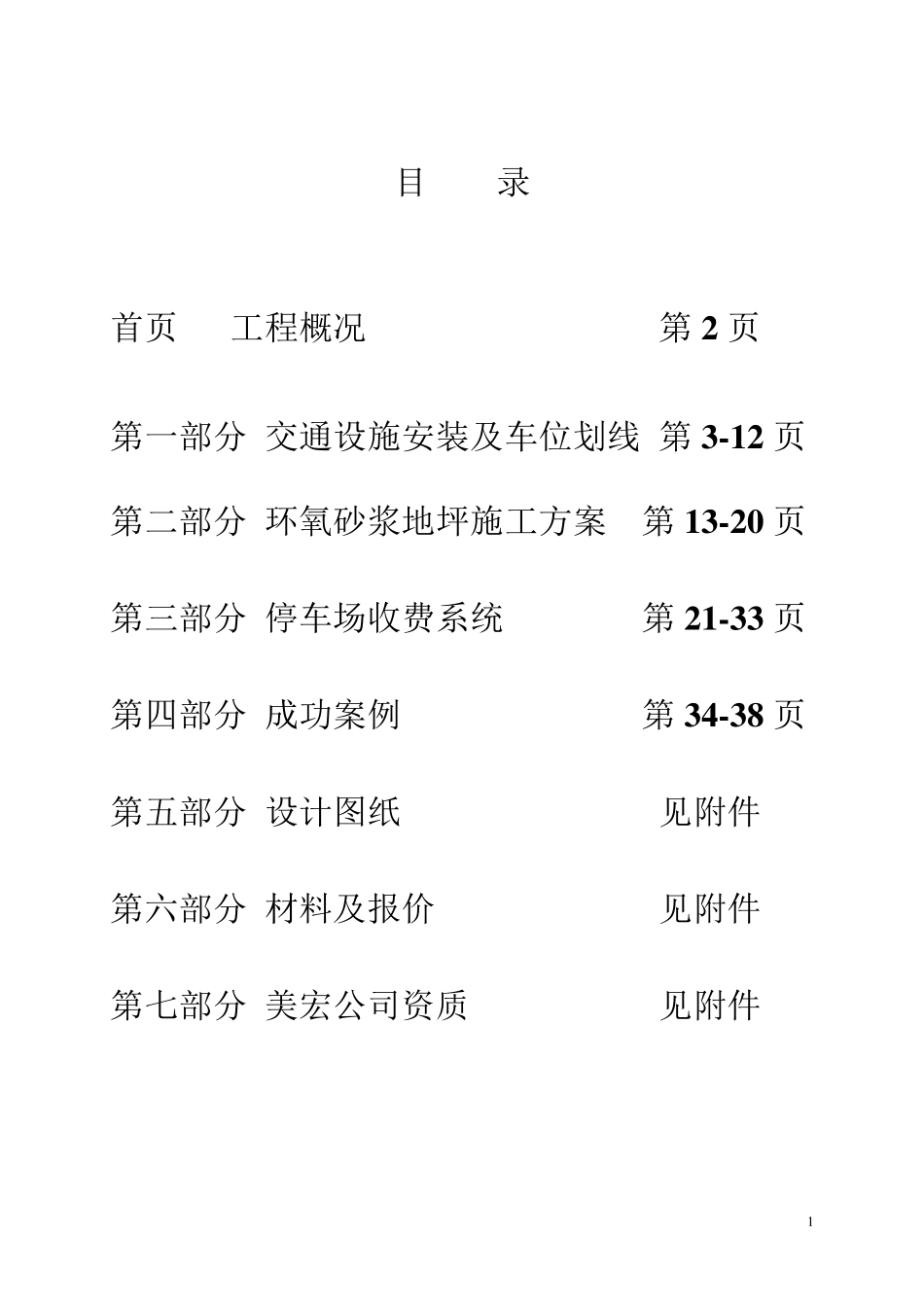

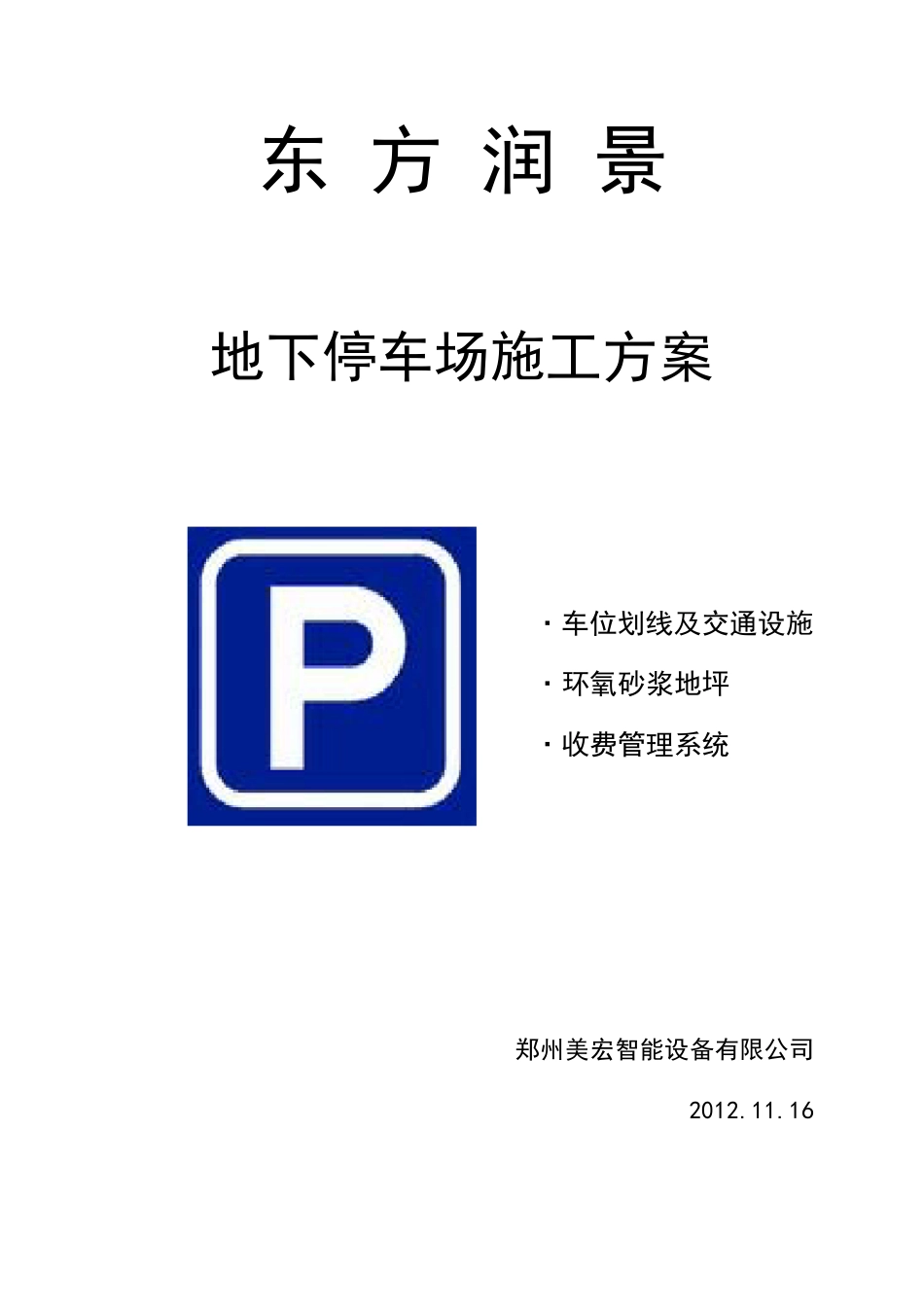

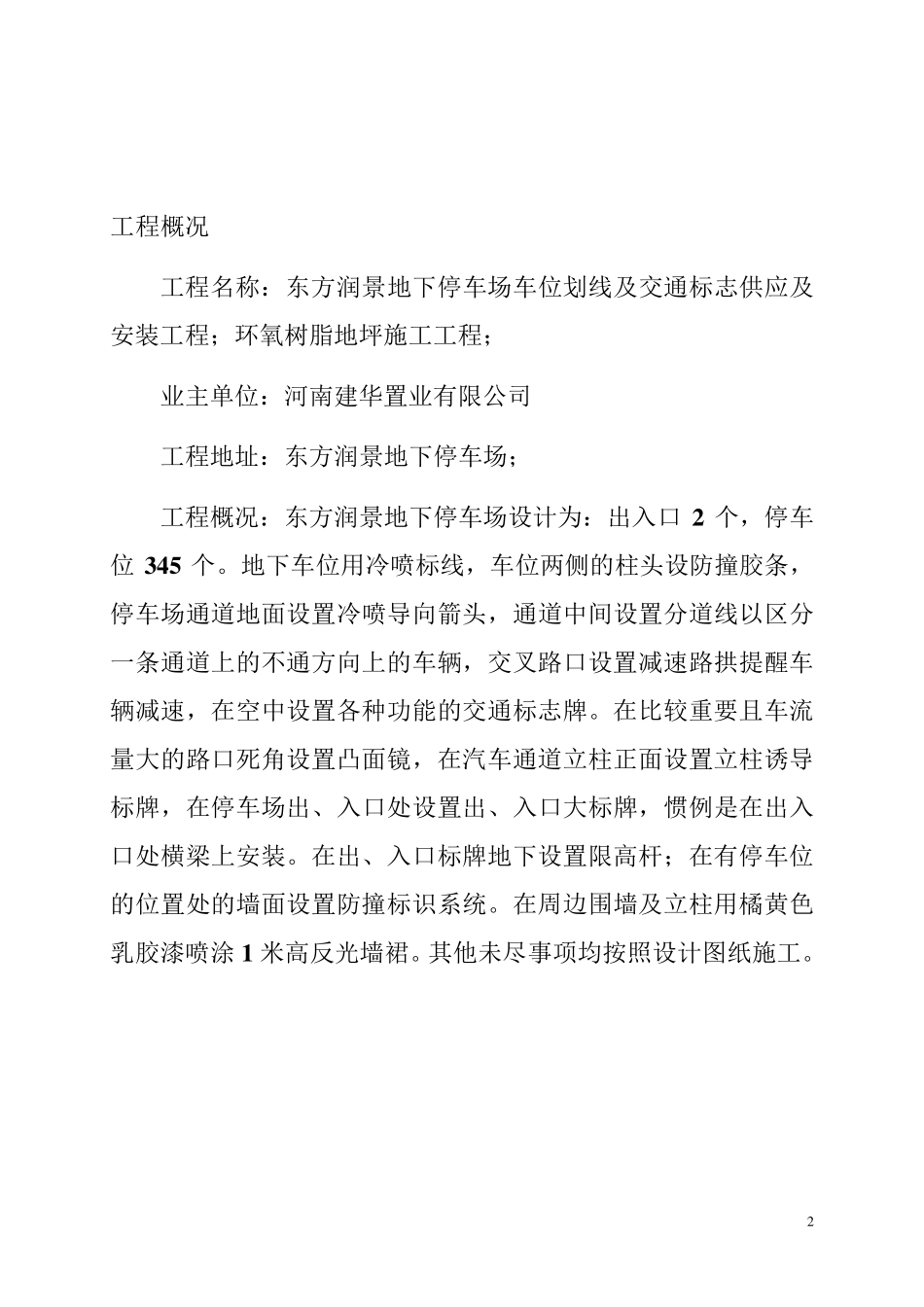

东 方 润 景 地下停车场施工方案 ·车位划线及交通设施 ·环氧砂浆地坪 ·收费管理系统 郑州美宏智能设备有限公司 2012.11.16 1 目 录 首页 工程概况 第2 页 第一部分 交通设施安装及车位划线 第3 -1 2 页 第二部分 环氧砂浆地坪施工方案 第1 3 -2 0 页 第三部分 停车场收费系统 第2 1 -3 3 页 第四部分 成功案例 第3 4 -3 8 页 第五部分 设计图纸 见附件 第六部分 材料及报价 见附件 第七部分 美宏公司资质 见附件 2 工程概况 工程名称:东方润景地下停车场车位划线及交通标志供应及安装工程;环氧树脂地坪施工工程; 业主单位:河南建华置业有限公司 工程地址:东方润景地下停车场; 工程概况:东方润景地下停车场设计为:出入口2 个,停车位3 4 5 个。地下车位用冷喷标线,车位两侧的柱头设防撞胶条,停车场通道地面设置冷喷导向箭头,通道中间设置分道线以区分一条通道上的不通方向上的车辆,交叉路口设置减速路拱提醒车辆减速,在空中设置各种功能的交通标志牌。在比较重要且车流量大的路口死角设置凸面镜,在汽车通道立柱正面设置立柱诱导标牌,在停车场出、入口处设置出、入口大标牌,惯例是在出入口处横梁上安装。在出、入口标牌地下设置限高杆;在有停车位的位置处的墙面设置防撞标识系统。在周边围墙及立柱用橘黄色乳胶漆喷涂 1 米高反光墙裙。其他未尽事项均按照设计图纸施工。 3 一、车位划线及交通设施部分 一、停车场交通设施方案技术要求及说明 1 、设计依据 1)设计依据及指导思想 初步设计严格按《道路交通标志和标线》(GB5768-1999) 《安全标志》(GB2894-88)、《道路标线涂料》(CN47-89、GN48-89)等有关国家标准和部颁标准进行,并根据停车场的具体环境状况,以期通过交通标志标线等安全设施的合理完善,达到车流自动疏导、车辆停放安全便捷有序,便于管理、控制,提高效益的目的。 2)设计原则: 通过路面标志、标线、箭头等交通安全设施,引导和管理交通。根据场地的实际情况,标线与标志的配合受到许多限制。因此,标线、箭头标记等在整个交通组织中处于重要地位。 3)车流控制及管理: a、设定车场内通道为单行道,车辆必须按规定方向行驶,在各通道口设置各种对应标志引导车辆正确行驶,确保安全。 4 2 、工程内容 本工程设计与工程安装的内容为停车场必备的常规交通安全设施,内容包括以下部分; 1) 反光标志牌 2) 停车位 ...
