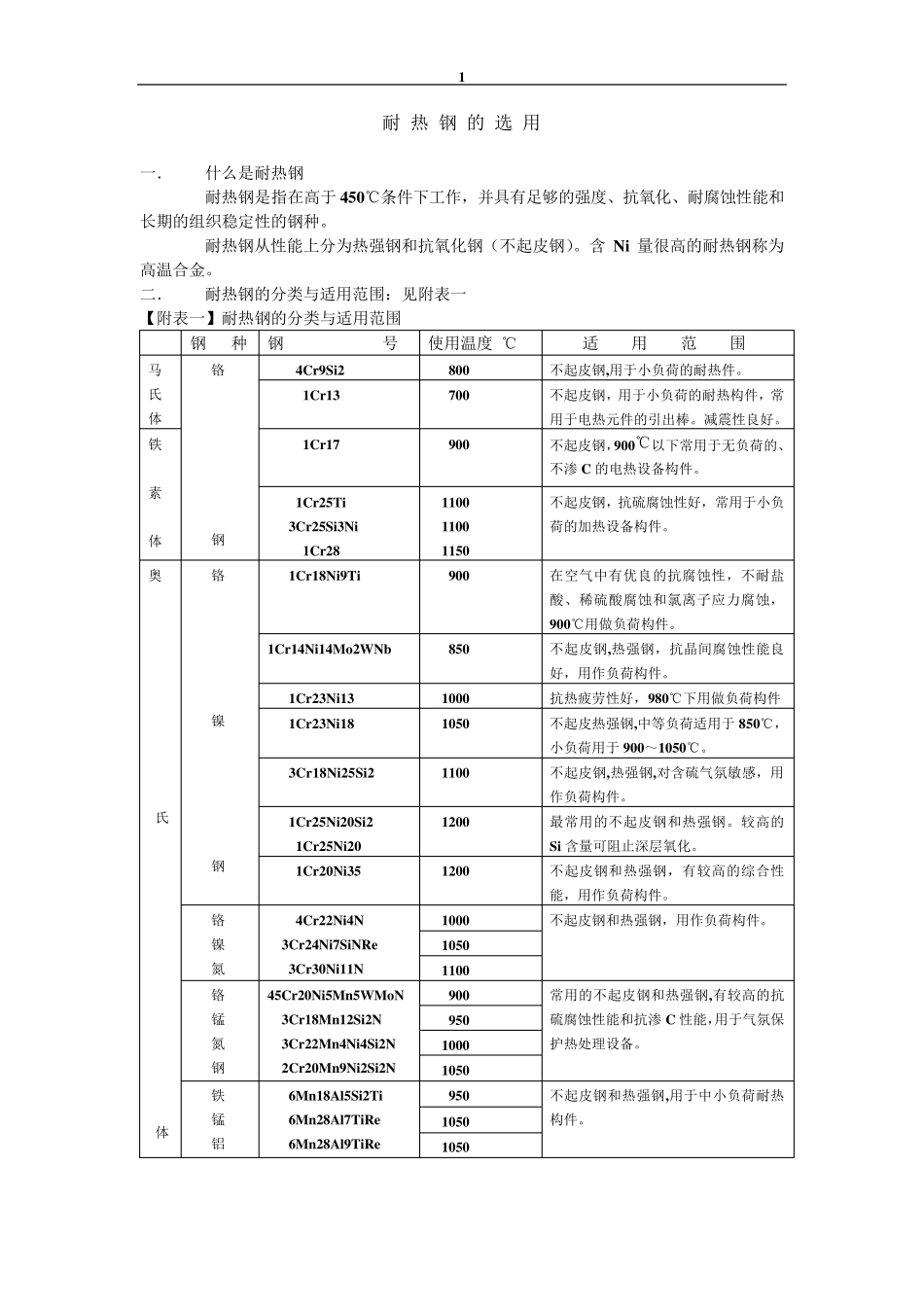

1 耐 热 钢 的 选 用 一. 什么是耐热钢 耐热钢是指在高于450℃条件下工作,并具有足够的强度、抗氧化、耐腐蚀性能和长期的组织稳定性的钢种。 耐热钢从性能上分为热强钢和抗氧化钢(不起皮钢)。含 Ni 量很高的耐热钢称为高温合金。 二. 耐热钢的分类与适用范围:见附表一 【附表一】耐热钢的分类与适用范围 钢 种 钢 号 使用温度 ℃ 适 用 范 围 马氏 体 铬 钢 4Cr9Si2 800 不起皮钢,用于小负荷的耐热件。 1Cr13 700 不起皮钢,用于小负荷的耐热构件,常用于电热元件的引出棒。减震性良好。 铁 素 体 1Cr17 900 不起皮钢,900℃以下常用于无负荷的、不渗 C 的电热设备构件。 1Cr25Ti 3Cr25Si3Ni 1Cr28 1100 1100 1150 不起皮钢,抗硫腐蚀性好,常用于小负荷的加热设备构件。 奥 氏 体 铬 镍 钢 1Cr18Ni9Ti 900 在空气中有优良的抗腐蚀性,不耐盐酸、稀硫酸腐蚀和氯离子应力腐蚀,900℃用做负荷构件。 1Cr14Ni14Mo2WNb 850 不起皮钢,热强钢,抗晶间腐蚀性能良好,用作负荷构件。 1Cr23Ni13 1000 抗热疲劳性好,980℃下用做负荷构件 1Cr23Ni18 1050 不起皮热强钢,中等负荷适用于850℃,小负荷用于900~1050℃。 3Cr18Ni25Si2 1100 不起皮钢,热强钢,对含硫气氛敏感,用作负荷构件。 1Cr25Ni20Si2 1Cr25Ni20 1200 最常用的不起皮钢和热强钢。较高的Si 含量可阻止深层氧化。 1Cr20Ni35 1200 不起皮钢和热强钢,有较高的综合性能,用作负荷构件。 铬 镍 氮 4Cr22Ni4N 3Cr24Ni7SiNRe 3Cr30Ni11N 1000 不起皮钢和热强钢,用作负荷构件。 1050 1100 铬 锰 氮 钢 45Cr20Ni5Mn5WMoN 3Cr18Mn12Si2N 3Cr22Mn4Ni4Si2N 2Cr20Mn9Ni2Si2N 900 常用的不起皮钢和热强钢,有较高的抗硫腐蚀性能和抗渗 C 性能,用于气氛保护热处理设备。 950 1000 1050 铁 锰 铝 6Mn18Al5Si2Ti 6Mn28Al7TiRe 6Mn28Al9TiRe 950 不起皮钢和热强钢,用于中小负荷耐热构件。 1050 1050 2 2 三. 常用耐热钢的化学成分与机械性能:见附表二;附表三 【附表二】常用耐热钢的主要化学成分% 钢 号 C Si Mn Cr Ni 其 它 4Cr9Si2 0.35~0.50 2.0~3.0 ≤0.7 8.0~10.0 ≤0.6 - 1Cr13 0.08~0.15 ≤0.6 ≤0.8 12.0~14.0 ≤0.6 - 1Cr17 ≤0.12 ≤0.8 ≤0.8 16.0~18.0 - - 1Cr25Ti ≤0.12 ≤1.0 ≤0.8 24.0~27.0 - Ti 0.50...
