户用分布式光伏发电设计方案

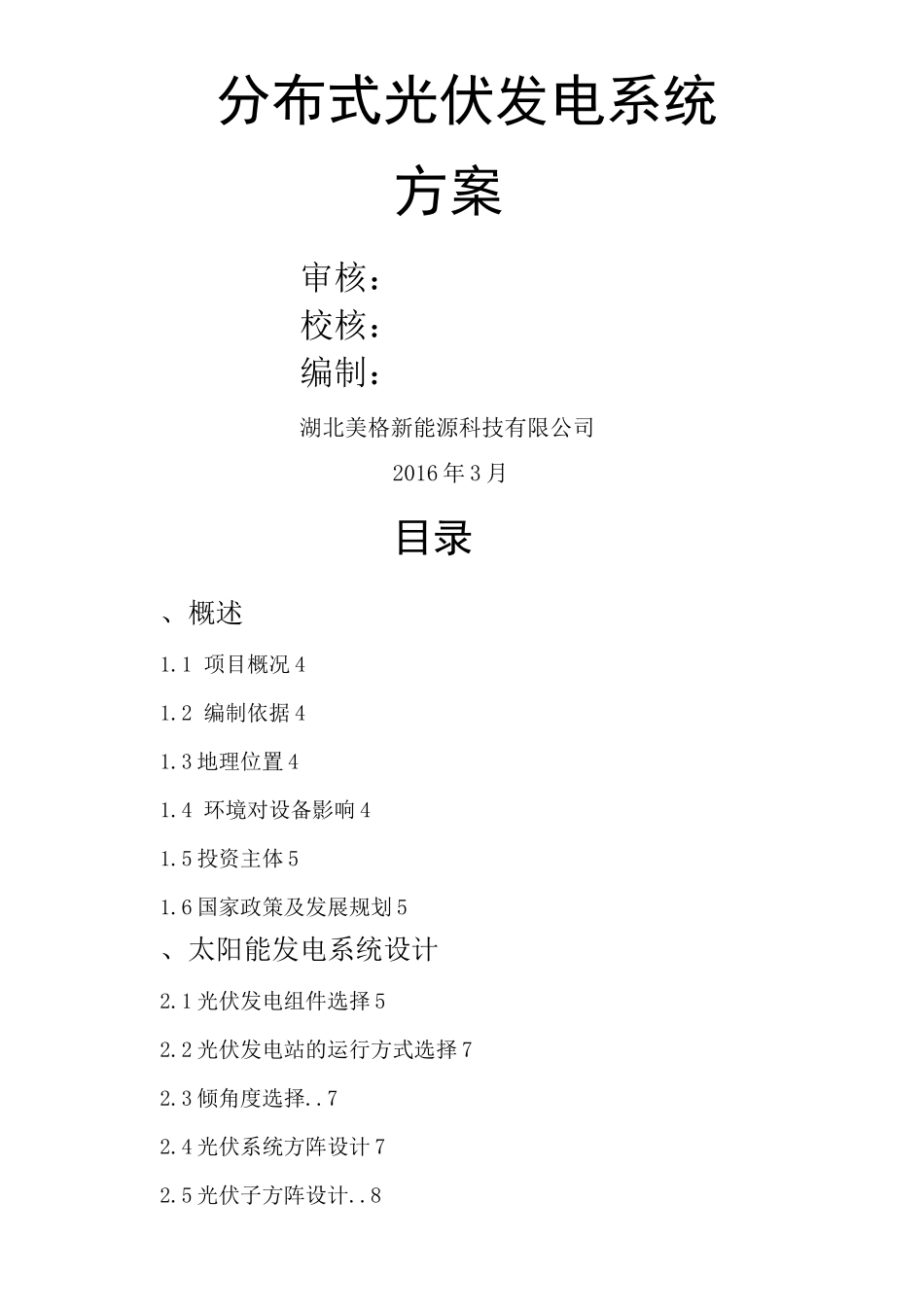

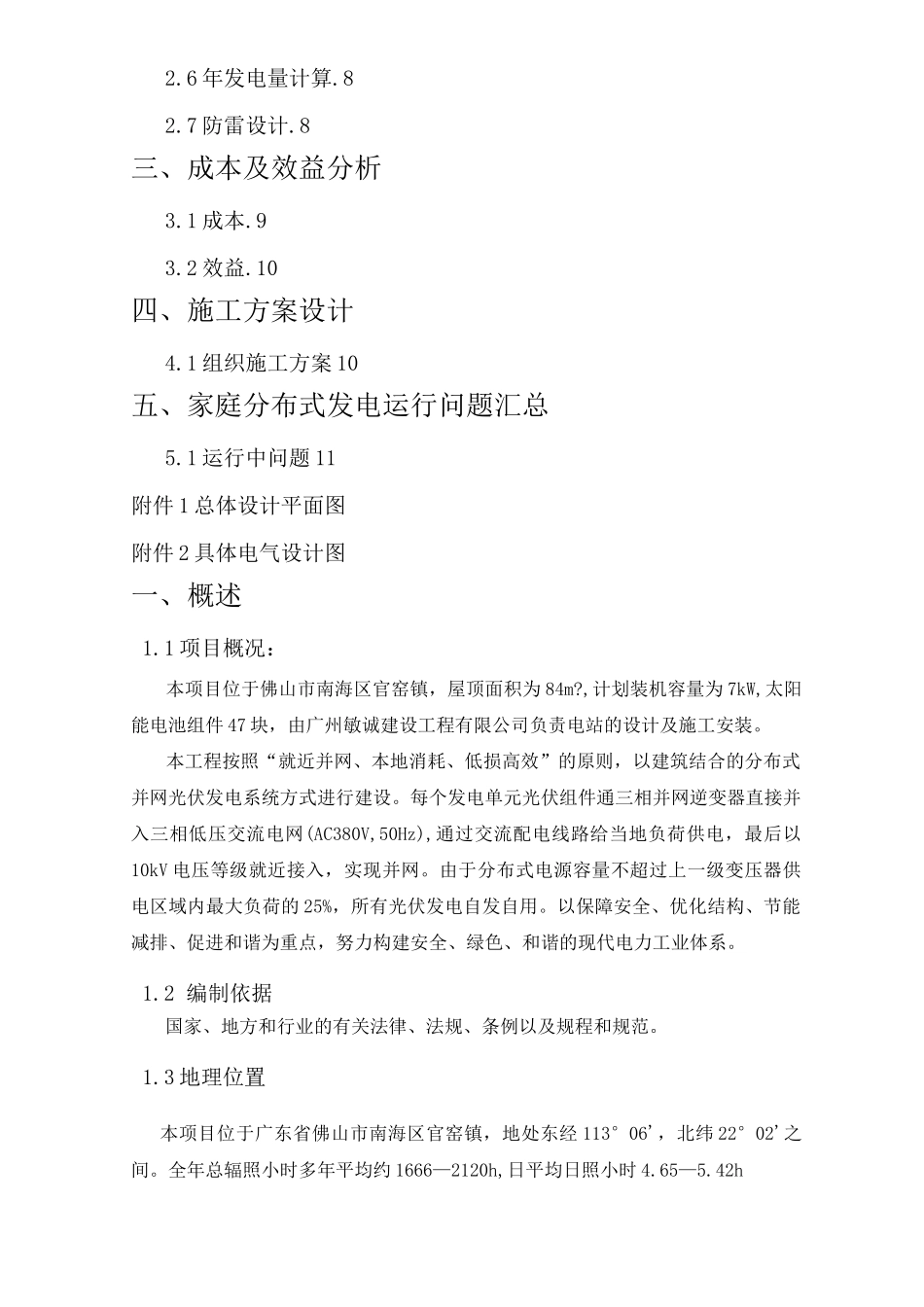

分布式光伏发电系统方案审核：校核：编制：湖北美格新能源科技有限公司2016 年 3 月目录、概述1.1 项目概况 41.2 编制依据 41.3 地理位置 41.4 环境对设备影响 41.5 投资主体 51.6 国家政策及发展规划 5、太阳能发电系统设计2.1 光伏发电组件选择 52.2 光伏发电站的运行方式选择 72.3 倾角度选择..72.4 光伏系统方阵设计 72.5 光伏子方阵设计..82.6 年发电量计算.82.7 防雷设计.8三、成本及效益分析3.1 成本.93.2 效益.10四、施工方案设计4.1 组织施工方案 10五、家庭分布式发电运行问题汇总5.1 运行中问题 11附件 1 总体设计平面图附件 2 具体电气设计图一、概述1.1 项目概况：本项目位于佛山市南海区官窑镇，屋顶面积为 84m?,计划装机容量为 7kW,太阳能电池组件 47 块，由广州敏诚建设工程有限公司负责电站的设计及施工安装。本工程按照“就近并网、本地消耗、低损高效”的原则，以建筑结合的分布式并网光伏发电系统方式进行建设。每个发电单元光伏组件通三相并网逆变器直接并入三相低压交流电网(AC380V,50Hz),通过交流配电线路给当地负荷供电，最后以10kV 电压等级就近接入，实现并网。由于分布式电源容量不超过上一级变压器供电区域内最大负荷的 25%，所有光伏发电自发自用。以保障安全、优化结构、节能减排、促进和谐为重点，努力构建安全、绿色、和谐的现代电力工业体系。1.2 编制依据国家、地方和行业的有关法律、法规、条例以及规程和规范。1.3 地理位置本项目位于广东省佛山市南海区官窑镇，地处东经 113°06'，北纬 22°02'之间。全年总辐照小时多年平均约 1666—2120h,日平均日照小时 4.65—5.42h1.4 环境对设备影响区域气象条件对本项目及主要设备的影响1）气温的影响：本工程选用逆变器的工作温度范围为-10~70°C,选用电池组件的工作温度范围为-40〜85°C。正常情况下，太阳电池组件的工作温度可保持在环境温度加 30C 的水平。本工程场区的多年平均气温 16.1~16.9C，多年平均最高温度 38.4C,多年平均最低温度-3C。因此，按本工程场区极端气温数据校核，本项目太阳电池组件及逆变器的工作温度可控制在允许范围内，地区气象温度条件对太阳电池组件及逆变器的安全性没有影响。2）冰雹的影响：根据 GB/T18911-2002《地面用薄膜光伏组件设计鉴定和定型》（与 ICE61646标准等效）进行核算，达到国家标准的太阳电池组件可经受直径 25mm、速度 23m/s的冰雹打击。光伏电池组件生产厂...
