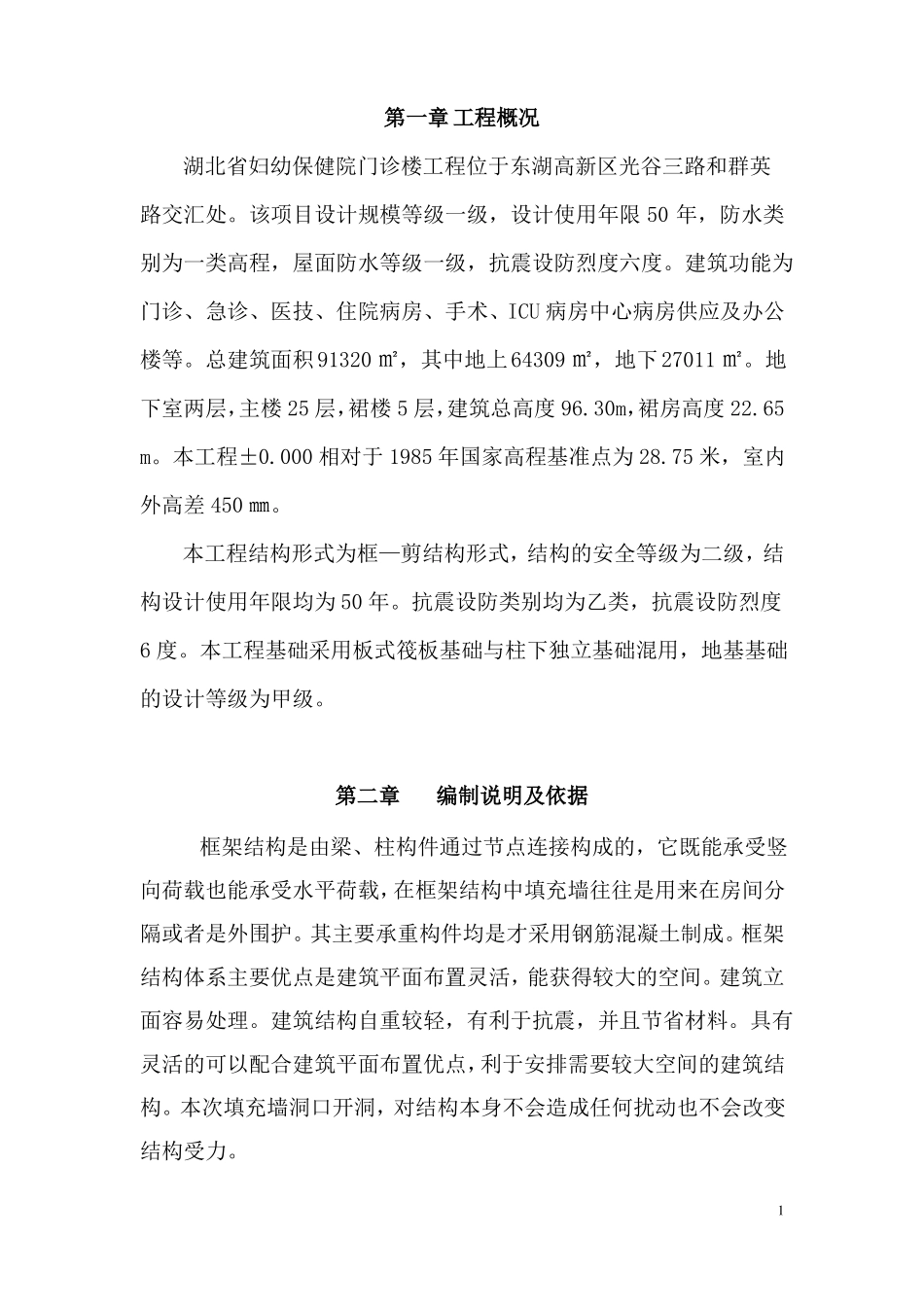

湖北省妇幼保健院门诊楼工程填充墙开门洞过梁施工方案专项施工方案编制人：审核人：审批人：编制单位：湖北民族建设集团有限公司编制时间：2017 年 10 月 9 日第一章 工程概况湖北省妇幼保健院门诊楼工程位于东湖高新区光谷三路和群英路交汇处。该项目设计规模等级一级，设计使用年限 50 年，防水类别为一类高程，屋面防水等级一级，抗震设防烈度六度。建筑功能为门诊、急诊、医技、住院病房、手术、ICU 病房中心病房供应及办公楼等。总建筑面积91320 ㎡，其中地上64309 ㎡，地下27011 ㎡。地下室两层，主楼 25 层，裙楼 5 层，建筑总高度 96.30m，裙房高度 22.65m。本工程±0.000 相对于 1985 年国家高程基准点为 28.75 米，室内外高差 450 ㎜。本工程结构形式为框—剪结构形式，结构的安全等级为二级，结构设计使用年限均为 50 年。抗震设防类别均为乙类，抗震设防烈度6 度。本工程基础采用板式筏板基础与柱下独立基础混用，地基基础的设计等级为甲级。第二章编制说明及依据框架结构是由梁、柱构件通过节点连接构成的，它既能承受竖向荷载也能承受水平荷载，在框架结构中填充墙往往是用来在房间分隔或者是外围护。其主要承重构件均是才采用钢筋混凝土制成。框架结构体系主要优点是建筑平面布置灵活，能获得较大的空间。建筑立面容易处理。建筑结构自重较轻，有利于抗震，并且节省材料。具有灵活的可以配合建筑平面布置优点，利于安排需要较大空间的建筑结构。本次填充墙洞口开洞，对结构本身不会造成任何扰动也不会改变结构受力。1本工程设计图纸，会审纪要与变更，《混凝土结构设计规范》GB 50010-2010 、《 混凝土结 构工程 施工质量 验收规 范 》 GB50204-2015 、《砌体填充墙结构构造 》 12SG614-1、《钢筋混凝土过梁 》12SG121-1 等。第三章、适用范围及施工难度1、本方案只适用于湖北省妇幼保健院光谷分院裙楼、主楼所有变更的门洞及消防箱洞口，因为是在砌体上开门洞，需要人工切割、凿除、支设模板、浇筑砼、清理废渣外运、施工工序繁多，操作不便，造成施工难度较大① 新开墙洞洞口尺寸为900*2100 ② 新开洞口洞口尺寸为1000*2100 ③新开消防箱洞口尺寸 730*1930，如下图：第四章、施工流程施工流程：开洞部位定位放线——云石机切割——人工凿除过2梁部位——底部人工凿平平铺挤塑板——钢筋绑扎——封闭侧模——砼浇筑——废渣清运——验收（如下图）3第五章、施工方法5.1 放线定位...
