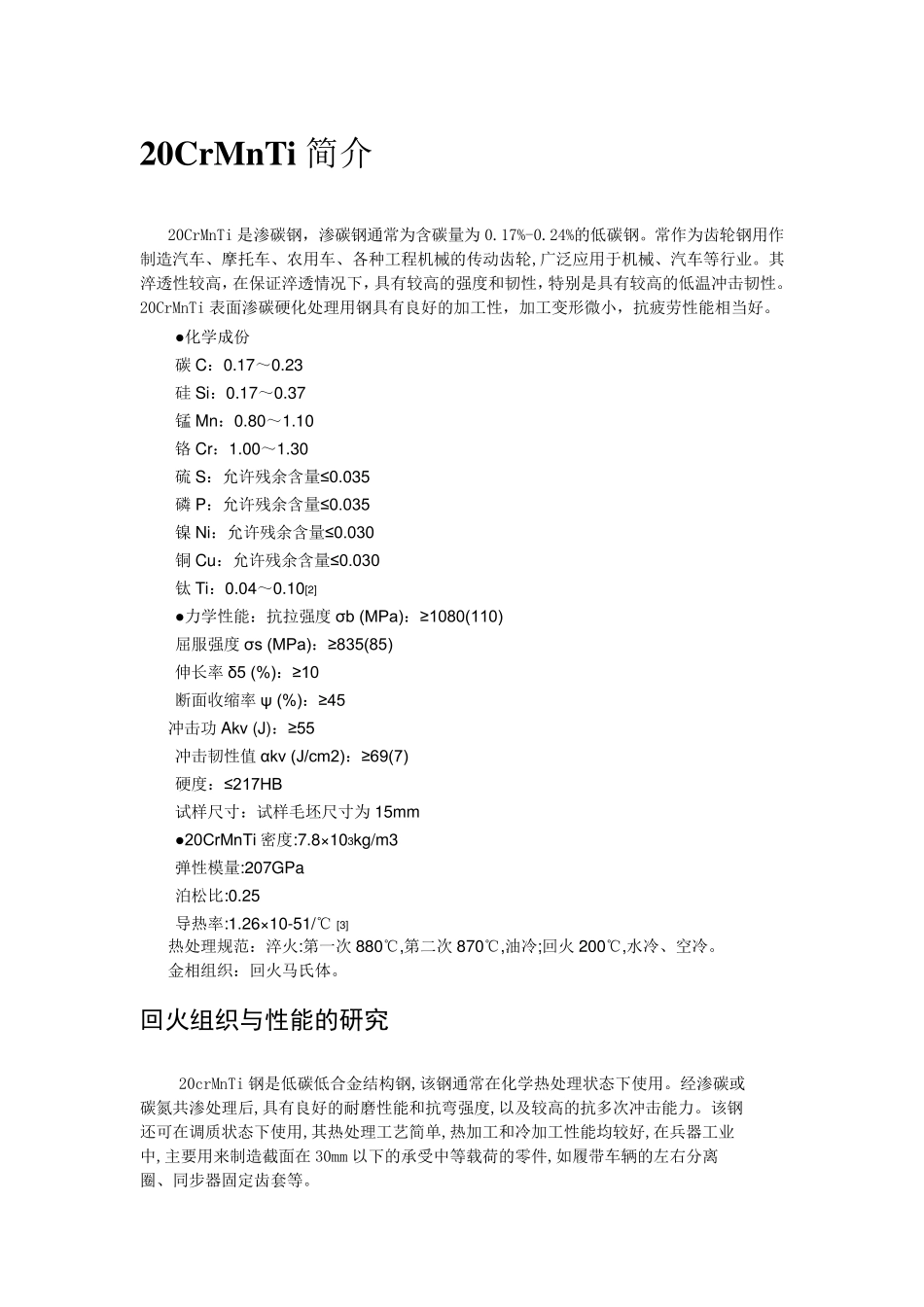

20CrMnTi简介

20CrMnTi 简介 20CrMnTi 是渗碳钢，渗碳钢通常为含碳量为0.17%-0.24%的低碳钢。常作为齿轮钢用作制造汽车、摩托车、农用车、各种工程机械的传动齿轮,广泛应用于机械、汽车等行业。其淬透性较高，在保证淬透情况下，具有较高的强度和韧性，特别是具有较高的低温冲击韧性。20CrMnTi 表面渗碳硬化处理用钢具有良好的加工性，加工变形微小，抗疲劳性能相当好。 ●化学成份 碳C：0.17～0.23 硅Si：0.17～0.37 锰Mn：0.80～1.10 铬Cr：1.00～1.30 硫S：允许残余含量≤0.035 磷P：允许残余含量≤0.035 镍Ni：允许残余含量≤0.030 铜Cu：允许残余含量≤0.030 钛Ti：0.04～0.10[2] ●力学性能：抗拉强度σb (MPa)：≥1080(110) 屈服强度σs (MPa)：≥835(85) 伸长率δ5 (%)：≥10 断面收缩率ψ (%)：≥45 冲击功Akv (J)：≥55 冲击韧性值αkv (J/cm2)：≥69(7) 硬度：≤217HB 试样尺寸：试样毛坯尺寸为15mm ●20CrMnTi 密度:7.8×103kg/m3 弹性模量:207GPa 泊松比:0.25 导热率:1.26×10-51/℃ [3] 热处理规范：淬火:第一次 880℃,第二次 870℃,油冷;回火 200℃,水冷、空冷。 金相组织：回火马氏体。 回火组织与性能的研究 20crMnTi 钢是低碳低合金结构钢,该钢通常在化学热处理状态下使用。经渗碳或 碳氮共渗处理后,具有良好的耐磨性能和抗弯强度,以及较高的抗多次冲击能力。该钢 还可在调质状态下使用,其热处理工艺简单,热加工和冷加工性能均较好,在兵器工业 中,主要用来制造截面在30mm 以下的承受中等载荷的零件,如履带车辆的左右分离 圈、同步器固定齿套等。 - 2 - 20crMnTi 钢 作 为 低 碳 马 氏 体 用 钢 ,经 淬 火 低 温 回 火 后 ,在 获 得 高 强 度 的 同 时 ,比 优 质 碳素 钢 有 更 好 的 塑 性 、韧 性 的 配 合 ,其 冷 脆 倾 向 较 小 ,低 温 冲 击 值 高 ,综 合 机 械 性 能 良 好 ,可 用 以制 造 中 小 尺 寸 的 高 强 度 零 件 。 热 处 理 工 艺 不 同 ,特 别 是 不 同 温 度 回 火 后 ,钢 材 具 有 不 同 的 组 织 和 性 能 。 研 究 表 明 ,该 钢 在200℃ 回 火 时 其 强 度 与 自 回 火 ,即 淬 火 态 时 相 近 或 略 有 提 高 ,而 后 随 回火 温 度 升 高 强 度 逐 渐 增 加 ,至 250～ 300℃ 回 火 时 ,强 度 ...
