21M钢筋混凝土单层厂房结构设计计算书

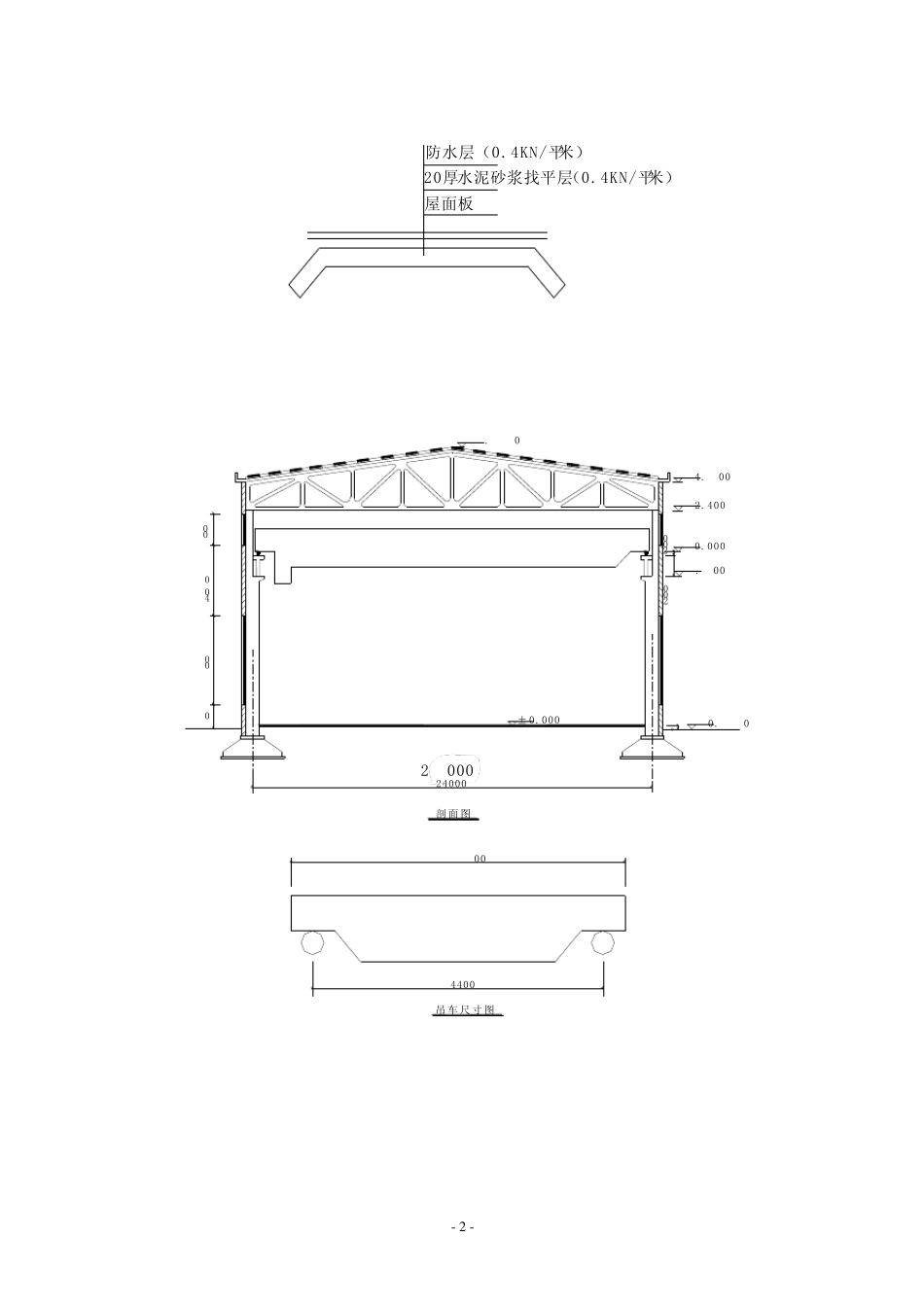

- 1 - 钢筋混凝土结构-2课程设计任务书 一、 题目：钢筋混凝土单层厂房结构设计 二、 目的与要求：了解单层厂房结构设计的全过程，培养单层厂房结构设计的工作能力。要求：（1）、掌握单层厂房结构布置和结构选型的一般原则和方法；（2）、综合运用以往所学的力学及钢筋混凝土结构的知识，掌握排架内力分析方法以及构件截面设计方法；（3）、掌握单层厂房结构施工图的表达方法。 三、 设计内容：1、完成计算书一份，内容包括：（1）设计资料；（2）结构布置与选型；（3）排架内力分析及柱、基础的配筋计算。2、绘制施工图：（1）柱子模板图及配筋图；（2）基础平面布置图及配筋图。 四、 设计资料： 1、 厂房跨度 21 米，总长 108 米，中间设伸缩缝一道，柱距 9 米。 2、 车间内设有两台软钩 200／50kN中级工作制吊车，轨顶设计标高 12米。 3、 建筑场地地质情况：地面下 0.8 米范围内为杂填土，杂填土下面 3.5 米内为均匀粉土，其承载力标准值 fk＝200kPa,地下水位为地面下 4.50 米，无腐蚀性。 4、 基本风压 W0=0.4kN/m2; 基本雪压 S0=0.35kN/m2。 5、 屋面是不上人的钢筋混凝土屋面，屋面均布可变荷载标准值为 0.7/m2。 6、 建议采用材料： （1）、柱：混凝土C25，纵向受力钢筋II 级，箍筋I 级。 （2）、基础：混凝土C30，II 级钢筋。 7、 选用的标准图集： （1）、屋面板：G410（一）标准图集，预应力混凝土大型屋面板，板重标准值（包括灌缝在内）1.4KN/m2。 （2）、天沟板：G410（三）标准图集，JGB77-1 天沟板，板重标准值 2.02kN／m。 （3）、屋架：G415（三）标准图集中预应力混凝土折线形屋架，屋架自重标准值 106kN。 （4）、吊车梁：G323-1~2 标准图集 DLZ-4，梁高 1200 毫米，翼缘宽 600毫米，腹板宽 300 毫米，梁自重标准值 44.2kN/根，轨道及零件重 1kN/米，轨道及垫板高度 200 毫米。 8、 建议采用的柱截面尺寸：上柱为矩形 bxh=400x400mm,下柱为 I 形 bf=400mm，h=800mm，b=100mm，hf=150~170mm。 9、 屋面做法： - 2 - 防水层（0.4KN/平米）20厚水泥砂浆找平层（0.4KN/平米）屋面板 ± 0.000 150-0.15015.99014.30012.4008.60010.0001800135051004060240001200200 4400 5500吊 车 尺 寸 图剖 面图 21000 - 3 - 64011平面布置图2400025280640103380600044060006000600060004406000600060006000600060006000600050060006000600060...
