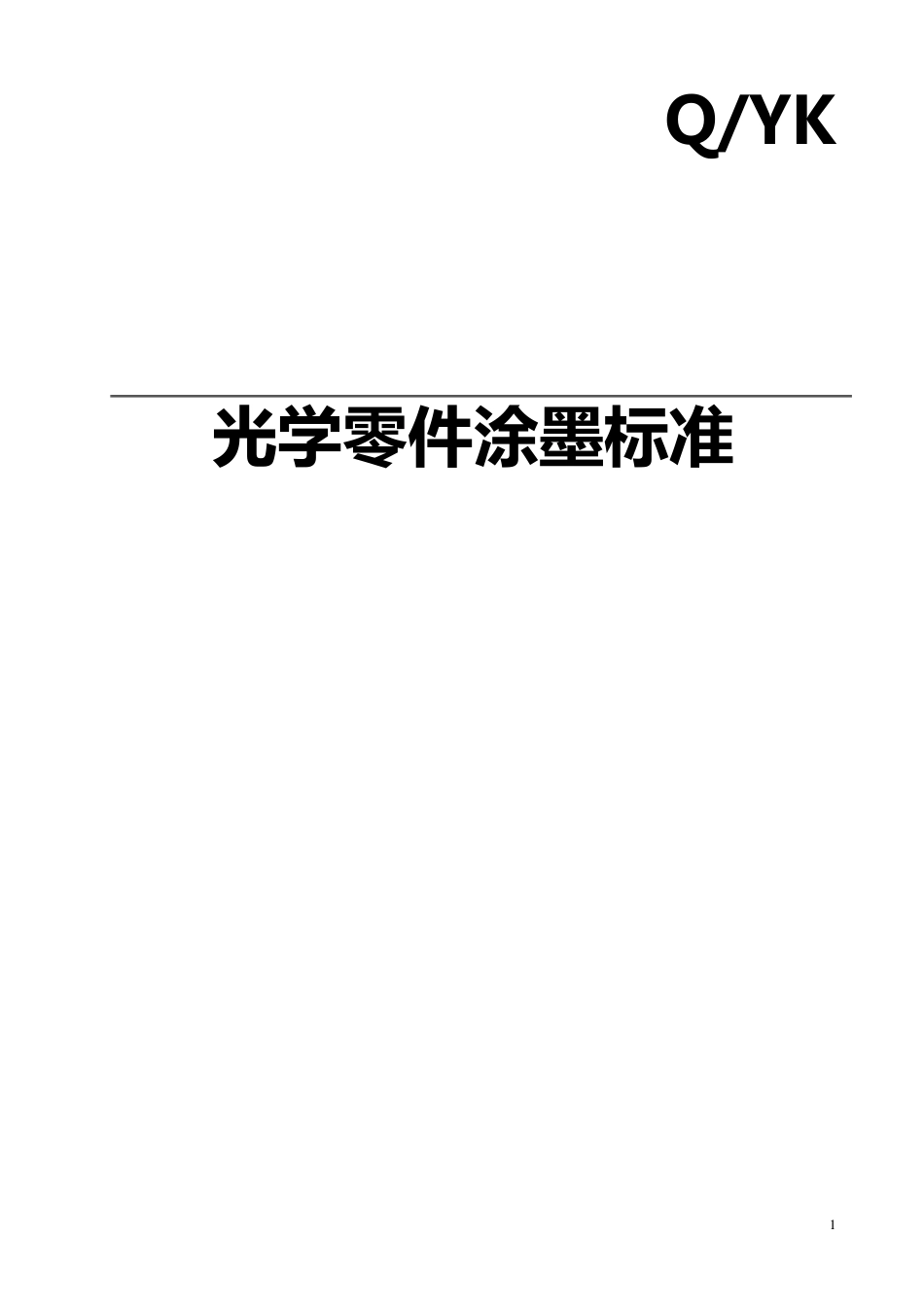

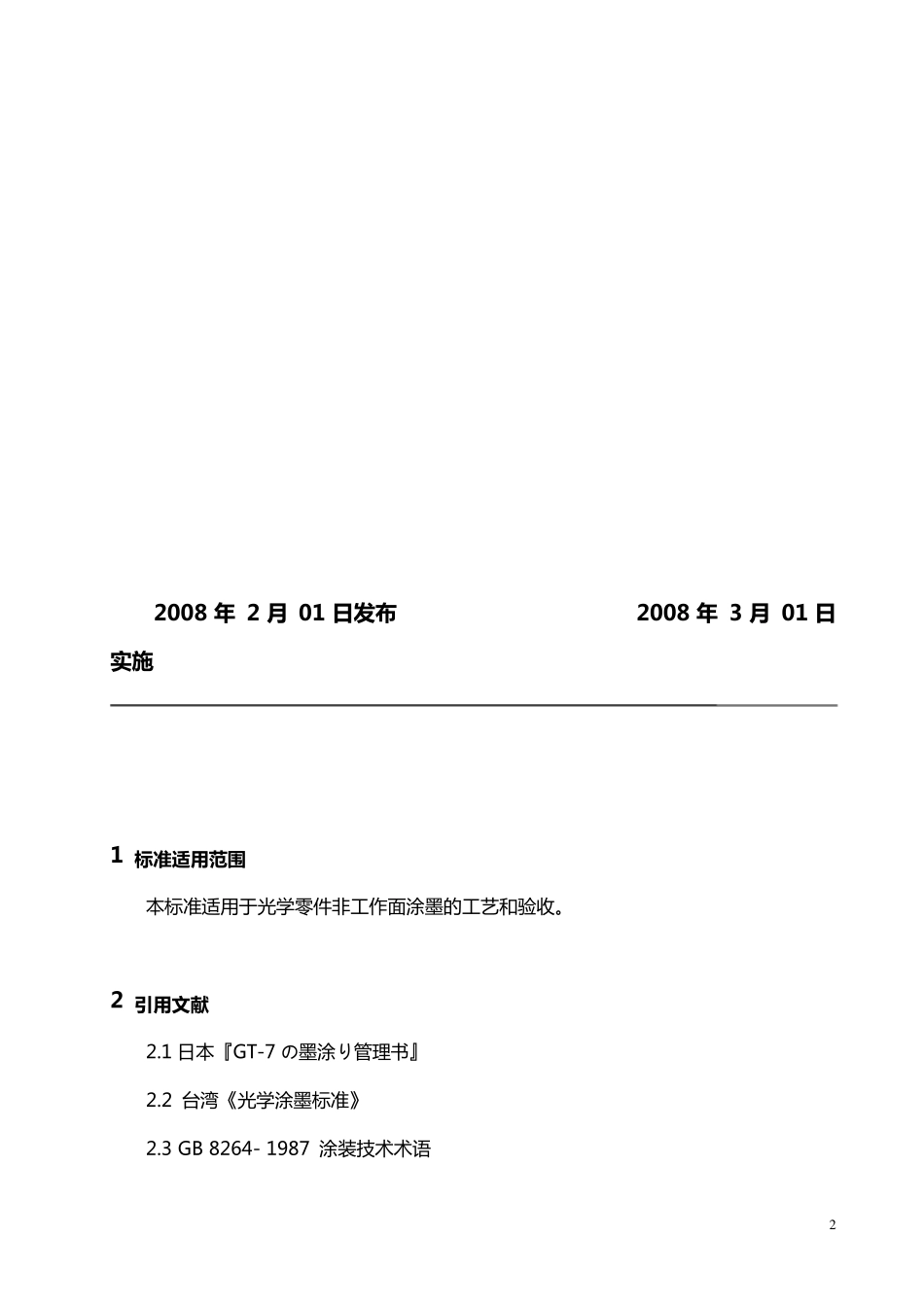

1 Q/YK 光 学 零 件涂墨标准 2 2008 年 2 月 01 日 发 布 2008 年 3 月 01 日实 施 1 标 准适用范围 本 标 准 适 用 于 光 学 零 件 非 工 作 面 涂 墨 的 工 艺 和 验 收 。 2 引用文献 2.1 日本 『GT-7 の墨 涂 り管理书』 2.2 台湾《光 学 涂 墨 标 准 》 2.3 GB 8264- 1987 涂 装技术术语 3 3 术 语 3.1 主 剂 —双 组 分 涂 料 中 含 主 要 成 膜 物 质 的 部 分 。 例 如 GT-7 的 A 液 3.2 可 用 时 间 —主 剂 、固化剂 、稀释剂 熟化后开始计算的 时 间 。 3.3 黑色颜料 —是涂 料 中 发黑的 着色成 分 ，比如 碳黑、氧化铁黑、苯胺黑。 3.4 薄涂 —把涂 层厚度制成 约 0.005mm 及其以下的 工艺，代号 bt。 3.5 普涂 —把涂 层厚度制成 约 0.005～0.015mm 的 工艺，代号 pt。 3.6 厚涂 —把涂 层厚度制成 约 0.015～0.03mm 的 工艺，代号 ht。 3.7 剥离剂 —将已固化的 涂 层从镜片上剥离掉的 试剂 。 4 概 述 4.1 涂 墨 的 目 的 4.1.1 吸收光学零件边缘的 光线，进而降低光学系统的 杂散光系数。 4.1.2 吸收来自镜筒和光阑的 反射光。 4.1.3 使镜头的 外观更协调、美观。 4.2 涂 墨 的 范 围 4.2.1 用 于光学系统的 玻璃镜片、树脂镜片、复合非球面镜片（HBL）。 4.2.2 用 于镜筒、光阑和其他光学零件非工作面的 消光。 4.2.3 镜片边部 面积较大时 ，涂 墨可 减小到有效孔径。 4.2.4 内部 各方共同认定的 涂 墨标准样件。 4 4.3 涂 墨 的 种 类 4.3.1 GT-7 墨 4.3.2 奥 立 剂 （ ORIGIN 或 TG3 ） 4.3.3 爱 普 拉 2000# （ EPOLA2000#或 エ ポ テ 2000# ） 4.3.5 普 通 墨 汁 （ 水 墨 ） 和 光 学 专 用 墨 4.4 涂 墨 的 工 具 、设备 4.4.1 涂 具 ： ①切 除 笔 尖 的 羊 毫 笔 、 狼 毫 笔 或 马 毛 笔 ； ② 喷 笔 。 ③ 镊 子 夹 持 的 涂 墨 海 绵 或 泡 沫 朔 料 ； 4.4.2 涂 墨 机 ： TMP-200 涂 墨 机 ， 可 涂 Φ10～ Φ250mm 的 透 镜 。 4.4.3 透 镜 承 座 ： 根 据 该 透 镜 直 径 和 球 面 半 径 制 作 的 专 用 夹 具 。 4.4.4 烘 箱 ： 烘 箱 的 温...
