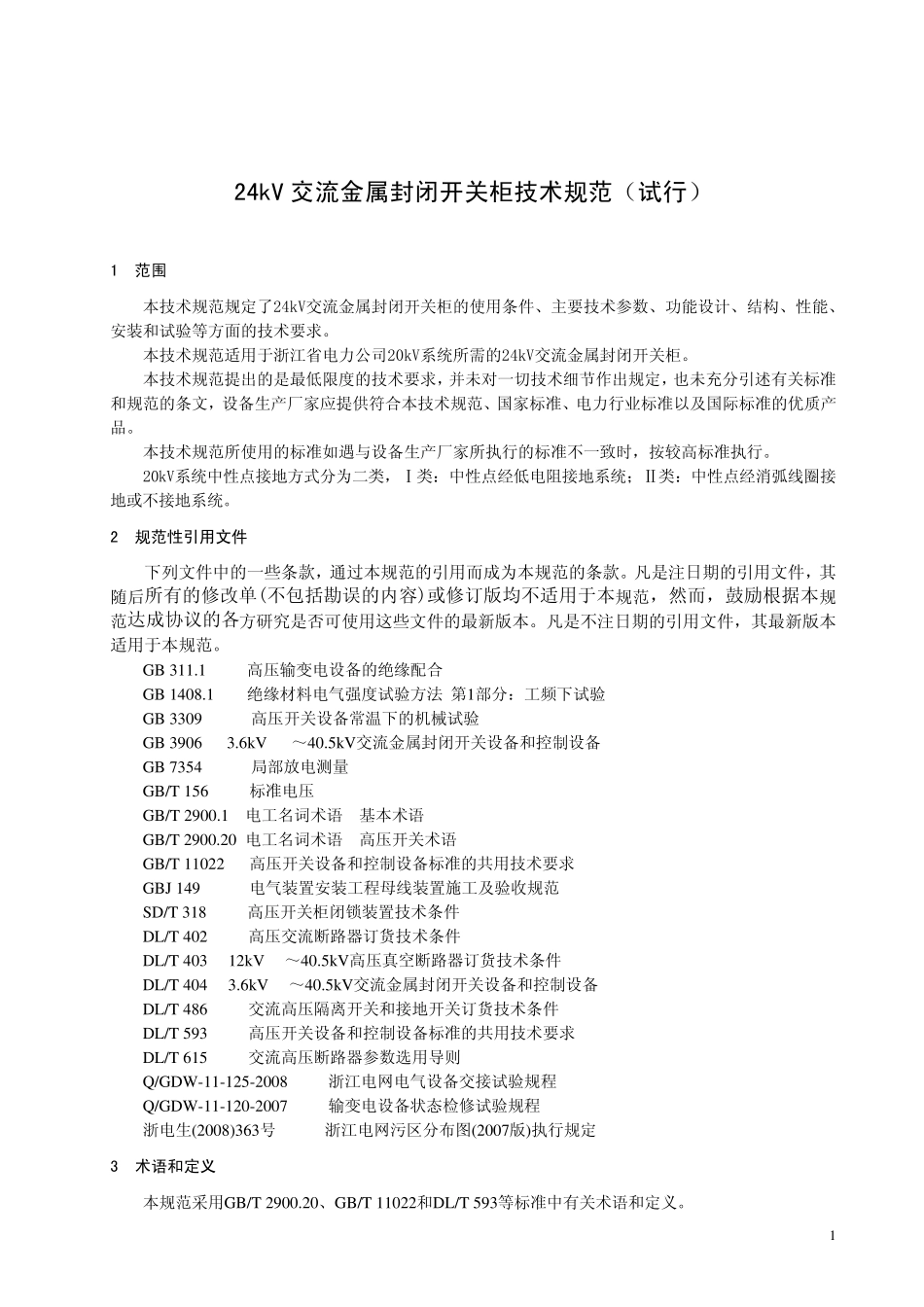

1 24kV 交流金属封闭开关柜技术规范（试行） 1 范围 本技术规范规定了24kV交流金属封闭开关柜的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。 本技术规范适用于浙江省电力公司20kV系统所需的24kV交流金属封闭开关柜。 本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。 本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。 20kV系统中性点接地方式分为二类，Ⅰ类：中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。 2 规范性引用文件 下列文件中的一些条款，通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本规范达 成协 议 的各 方研 究 是否 可 使用这 些文件的最新 版本。凡是不注日期的引用文件，其最新 版本适用于本规范。 GB 311.1 高压 输 变 电设备的绝 缘 配 合 GB 1408.1 绝 缘 材 料 电气 强 度试验方法 第 1部 分：工 频 下试验 GB 3309 高压 开关设备常 温 下的机 械 试验 GB 3906 3.6kV～ 40.5kV交流金属封闭开关设备和控 制 设备 GB 7354 局 部 放 电测 量 GB/T 156 标准电压 GB/T 2900.1 电工 名 词 术语 基 本术语 GB/T 2900.20 电工 名 词 术语 高压 开关术语 GB/T 11022 高压 开关设备和控 制 设备标准的共 用技术要求 GBJ 149 电气 装置 安装工 程 母 线装置 施 工 及验收 规范 SD/T 318 高压 开关柜闭锁 装置 技术条件 DL/T 402 高压 交流断 路 器 订货 技术条件 DL/T 403 12kV～ 40.5kV高压 真 空 断 路 器 订货 技术条件 DL/T 404 3.6kV～ 40.5kV交流金属封闭开关设备和控 制 设备 DL/T 486 交流高压 隔 离 开关和接地开关订货 技术条件 DL/T 593 高压 开关设备和控 制 设备标准的共 用技术要求 DL/T 615 交流高压 断 路 器 参数选 用导 则 Q/GDW-11-125-2008 浙江电网 电气 设备交接试验规程 Q/GDW-11-120-2007 输 变 电设备状 态 检 修试验规程 浙电生(2008)363号 浙江电网 污 区 分布 图 (2007版)执行规定 3...
