27962江苏自考机械设计基础2

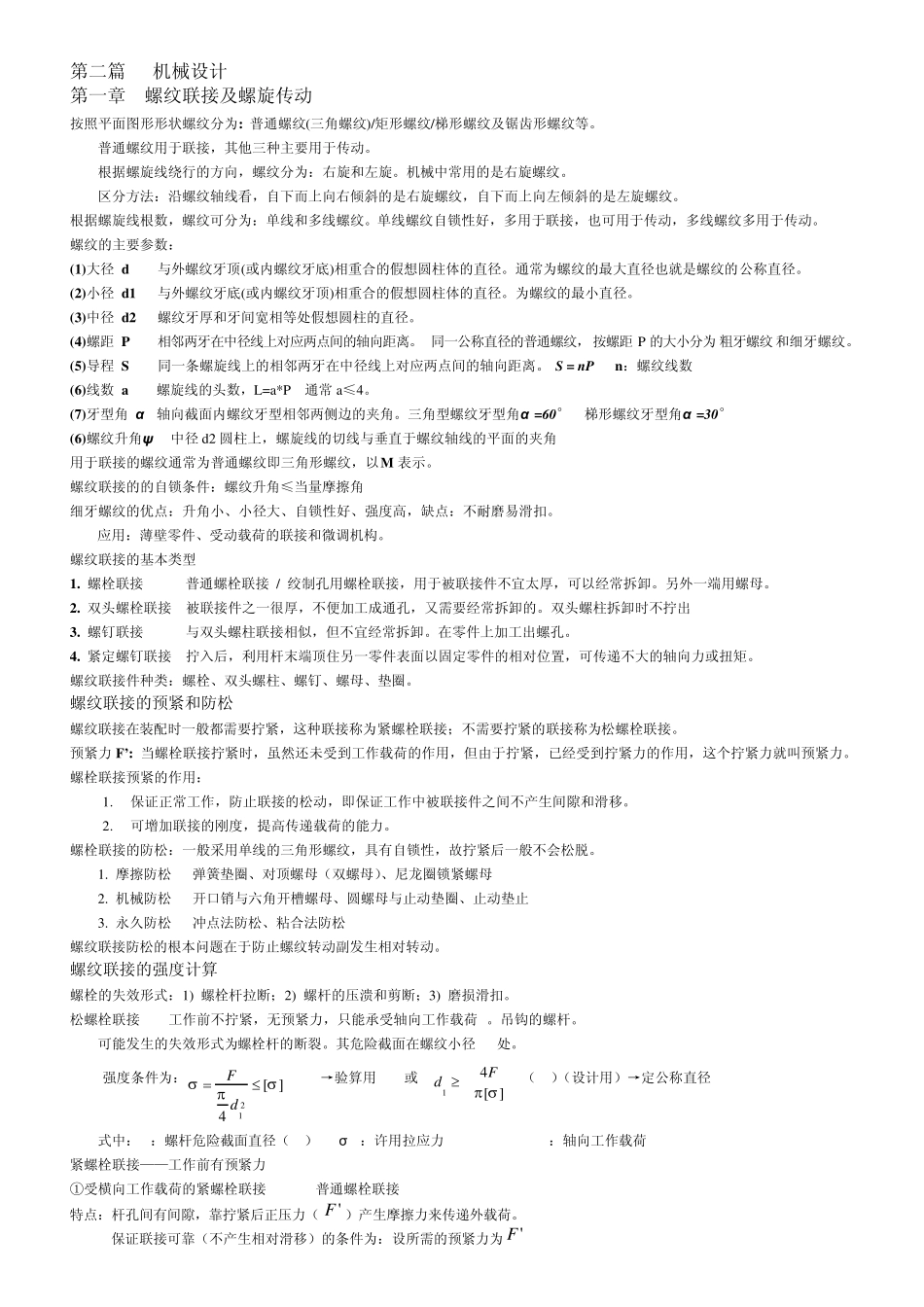

第二篇 机械设计 第一章 螺纹联接及螺旋传动 按照平面图形形状螺纹分为: 普通螺纹(三角螺纹)/矩形螺纹/梯形螺纹及锯齿形螺纹等。 普通螺纹用于联接，其他三种主要用于传动。 根据螺旋线绕行的方向，螺纹分为：右旋和左旋。机械中常用的是右旋螺纹。 区分方法：沿螺纹轴线看，自下而上向右倾斜的是右旋螺纹，自下而上向左倾斜的是左旋螺纹。 根据螺旋线根数，螺纹可分为：单线和多线螺纹。单线螺纹自锁性好，多用于联接，也可用于传动，多线螺纹多用于传动。 螺纹的主要参数： (1)大径 d 与外螺纹牙顶(或内螺纹牙底)相重合的假想圆柱体的直径。通常为螺纹的最大直径也就是螺纹的公称直径。 (2)小径 d1 与外螺纹牙底(或内螺纹牙顶)相重合的假想圆柱体的直径。为螺纹的最小直径。 (3)中径 d2 螺纹牙厚和牙间宽相等处假想圆柱的直径。 (4)螺距 P 相邻两牙在中径线上对应两点间的轴向距离。同一公称直径的普通螺纹，按螺距P 的大小分为粗牙螺纹和细牙螺纹。 (5)导程 S 同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。 S = nP n：螺纹线数 (6)线数 a 螺旋线的头数，L=a*P 通常a≤4。 (7)牙型角 α 轴向截面内螺纹牙型相邻两侧边的夹角。三角型螺纹牙型角α =60° 梯形螺纹牙型角α =30° (6)螺纹升角ψ 中径d2 圆柱上，螺旋线的切线与垂直于螺纹轴线的平面的夹角 用于联接的螺纹通常为普通螺纹即三角形螺纹，以M 表示。 螺纹联接的的自锁条件：螺纹升角≤当量摩擦角 细牙螺纹的优点：升角小、小径大、自锁性好、强度高，缺点：不耐磨易滑扣。 应用：薄壁零件、受动载荷的联接和微调机构。 螺纹联接的基本类型 1. 螺栓联接 普通螺栓联接 / 绞制孔用螺栓联接，用于被联接件不宜太厚，可以经常拆卸。另外一端用螺母。 2. 双头螺栓联接 被联接件之一很厚，不便加工成通孔，又需要经常拆卸的。双头螺柱拆卸时不拧出 3. 螺钉联接 与双头螺柱联接相似，但不宜经常拆卸。在零件上加工出螺孔。 4. 紧定螺钉联接 拧入后，利用杆末端顶住另一零件表面以固定零件的相对位置，可传递不大的轴向力或扭矩。 螺纹联接件种类：螺栓、双头螺柱、螺钉、螺母、垫圈。 螺纹联接的预紧和防松 螺纹联接在装配时一般都需要拧紧，这种联接称为紧螺栓联接；不需要拧紧的联接称为松螺栓联接。 预紧力 F’: 当螺栓联接拧紧时，虽然还未受到工作载荷的作用，但由于拧紧，已经受到拧紧力的作用，这个...
