3000T四氟乙烯生产操作规程

3000T四氟乙烯生产操作规程_第1页
1/81
3000T四氟乙烯生产操作规程_第2页
2/81
3000T四氟乙烯生产操作规程_第3页
3/81

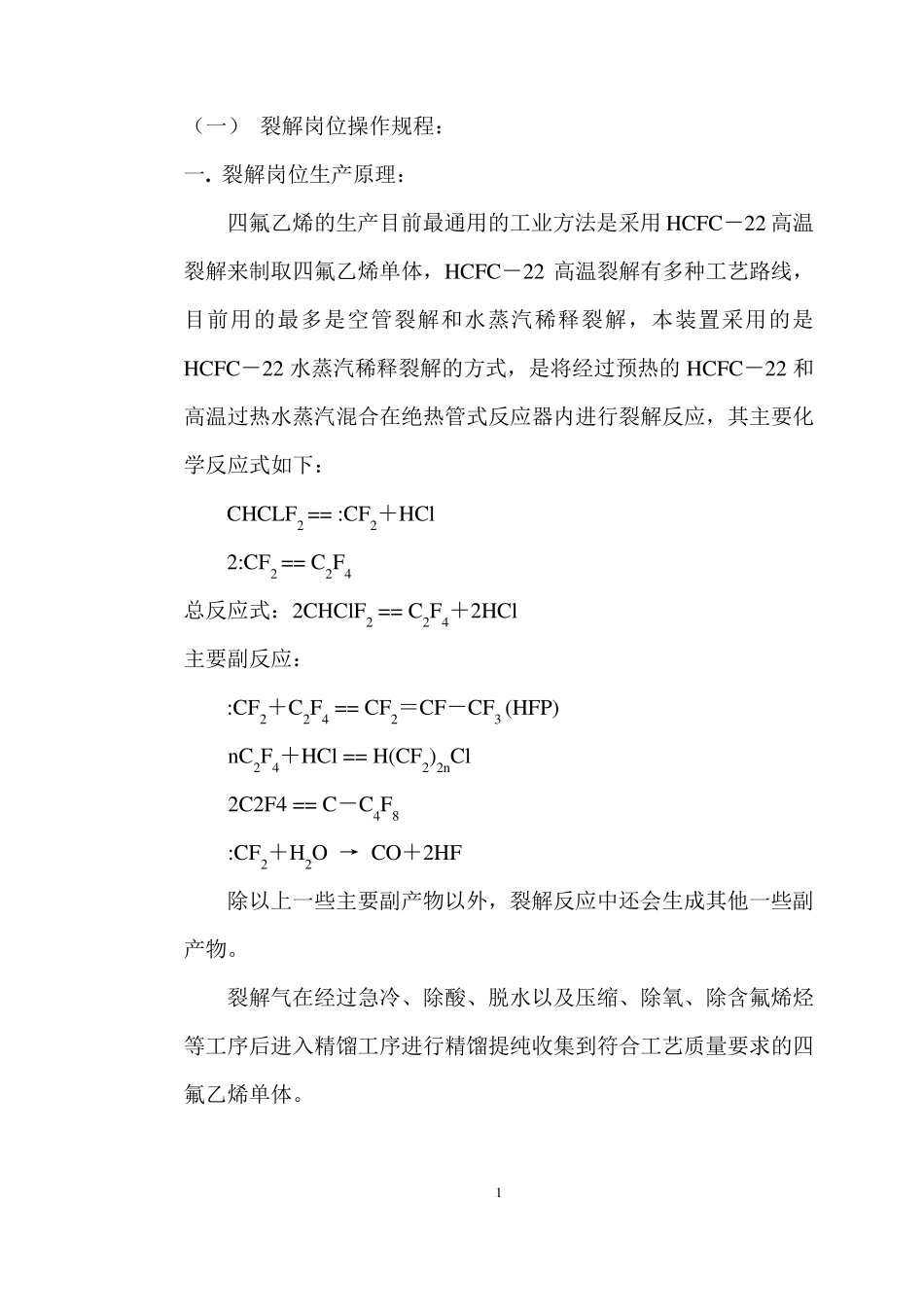

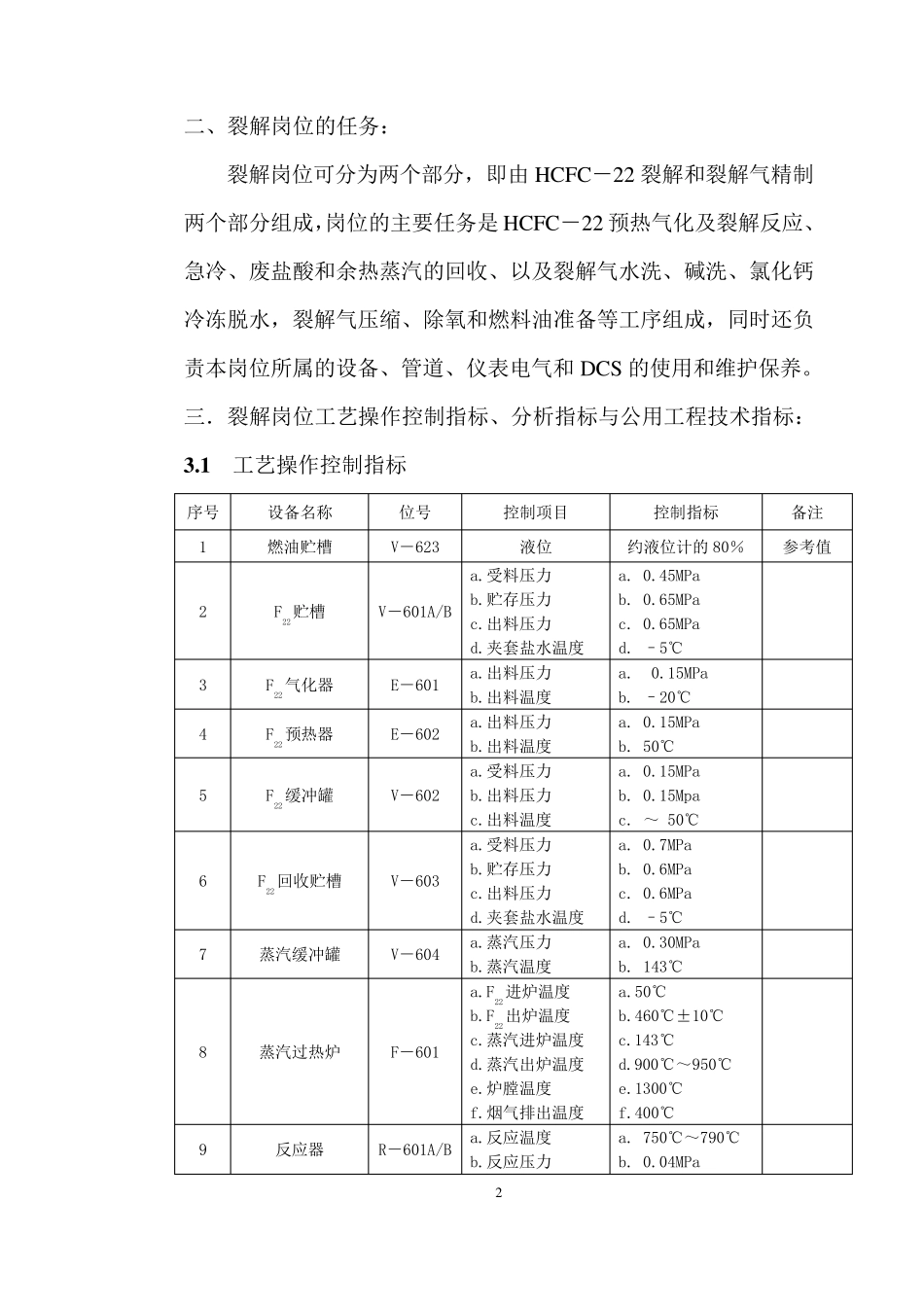

1 (一) 裂解岗位操作规程: 一. 裂解岗位生产原理: 四氟乙烯的生产目前最通用的工业方法是采用HCFC-22 高温裂解来制取四氟乙烯单体,HCFC-22 高温裂解有多种工艺路线,目前用的最多是空管裂解和水蒸汽稀释裂解,本装置采用的是HCFC-22 水蒸汽稀释裂解的方式,是将经过预热的HCFC-22 和高温过热水蒸汽混合在绝热管式反应器内进行裂解反应,其主要化学反应式如下: CHCLF2 == :CF2+HCl 2:CF2 == C2F4 总反应式:2CHClF2 == C2F4+2HCl 主要副反应: :CF2+C2F4 == CF2=CF-CF3 (HFP) n C2F4+HCl == H(CF2)2nCl 2C2F4 == C-C4F8 :CF2+H2O → CO+2HF 除以上一些主要副产物以外,裂解反应中还会生成其他一些副产物。 裂解气在经过急冷、除酸、脱水以及压缩、除氧、除含氟烯烃等工序后进入精馏工序进行精馏提纯收集到符合工艺质量要求的四氟乙烯单体。 2 二 、 裂 解 岗 位 的 任 务 : 裂 解 岗 位 可 分 为 两 个 部 分 , 即 由 HCFC- 22 裂 解 和 裂 解 气 精 制两 个 部 分 组 成 ,岗 位 的 主 要 任 务 是 HCFC- 22 预 热 气 化 及 裂 解 反 应 、急 冷 、 废 盐 酸 和 余 热 蒸 汽 的 回 收 、 以 及 裂 解 气 水 洗 、 碱 洗 、 氯 化 钙冷 冻 脱 水 , 裂 解 气 压 缩 、 除 氧 和 燃 料 油 准 备 等 工 序 组 成 , 同 时 还 负责 本 岗 位 所 属 的 设 备 、 管 道 、 仪 表 电 气 和 DCS的 使 用 和 维 护 保 养 。 三 . 裂 解 岗 位 工 艺 操 作 控 制 指 标 、 分 析 指 标 与 公 用 工 程 技 术 指 标 : 3 .1 工 艺 操 作 控 制 指 标 序 号 设 备 名 称 位 号 控 制 项 目 控 制 指 标 备 注 1 燃 油 贮 槽 V- 623 液 位 约 液 位 计 的 80% 参 考 值 2 F22贮 槽 V- 601A/B a.受 料 压 力 b.贮 存 压 力 c.出 料 压 力 d.夹 套 盐 水 温 度 a. 0.45MPa b. 0.65MPa c. 0.65MPa d. – 5℃ 3 F22气 化 器 E- 601 a.出 料 压 力 b.出 料 温 度 a. 0.15MPa b. – 20℃ 4 F22预 热 器 E- 602 a.出 料 压 力 b.出 料 温 度 a. 0.15MPa b. 50℃ 5 F22缓 冲 罐 V- 602 ...
