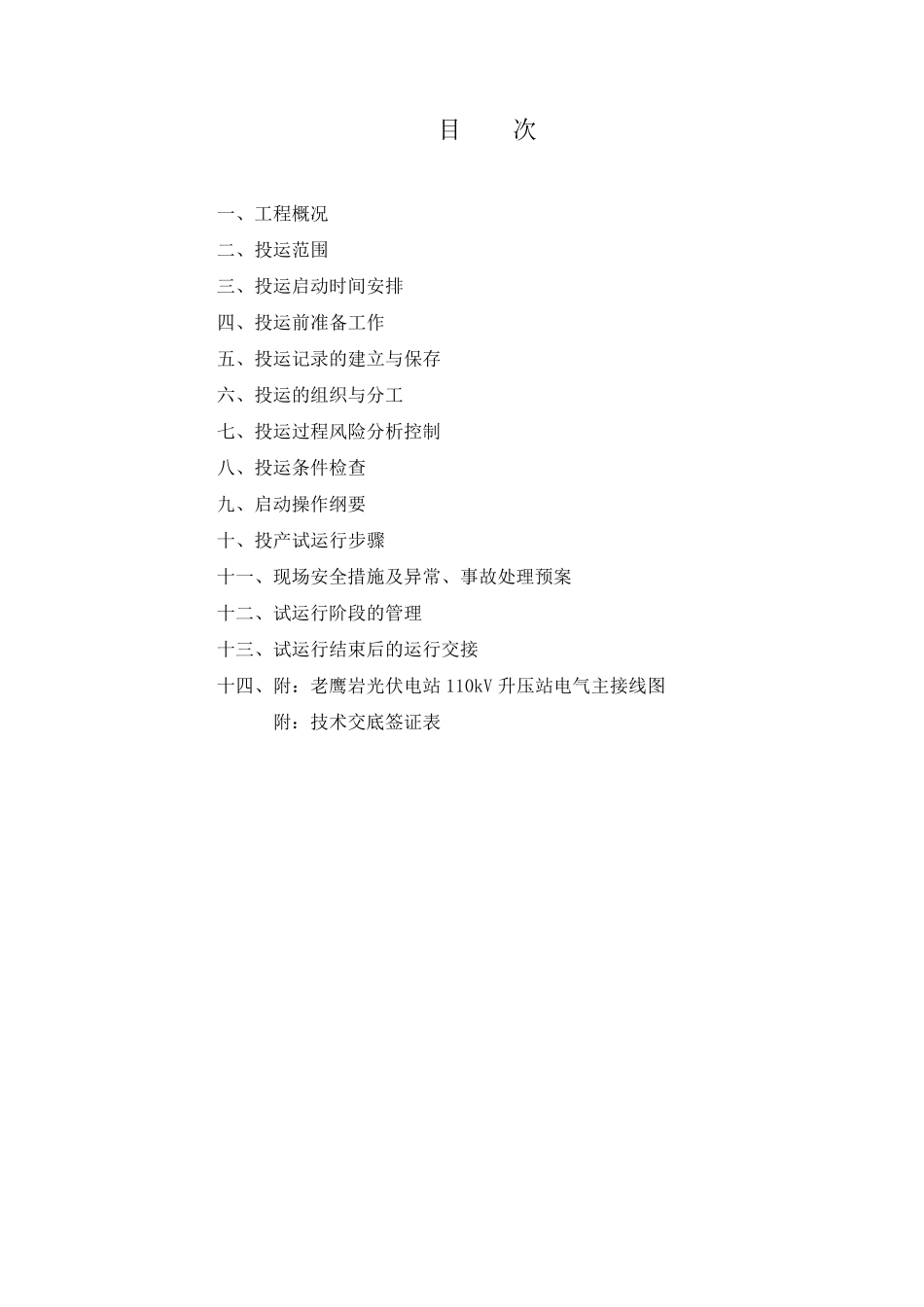

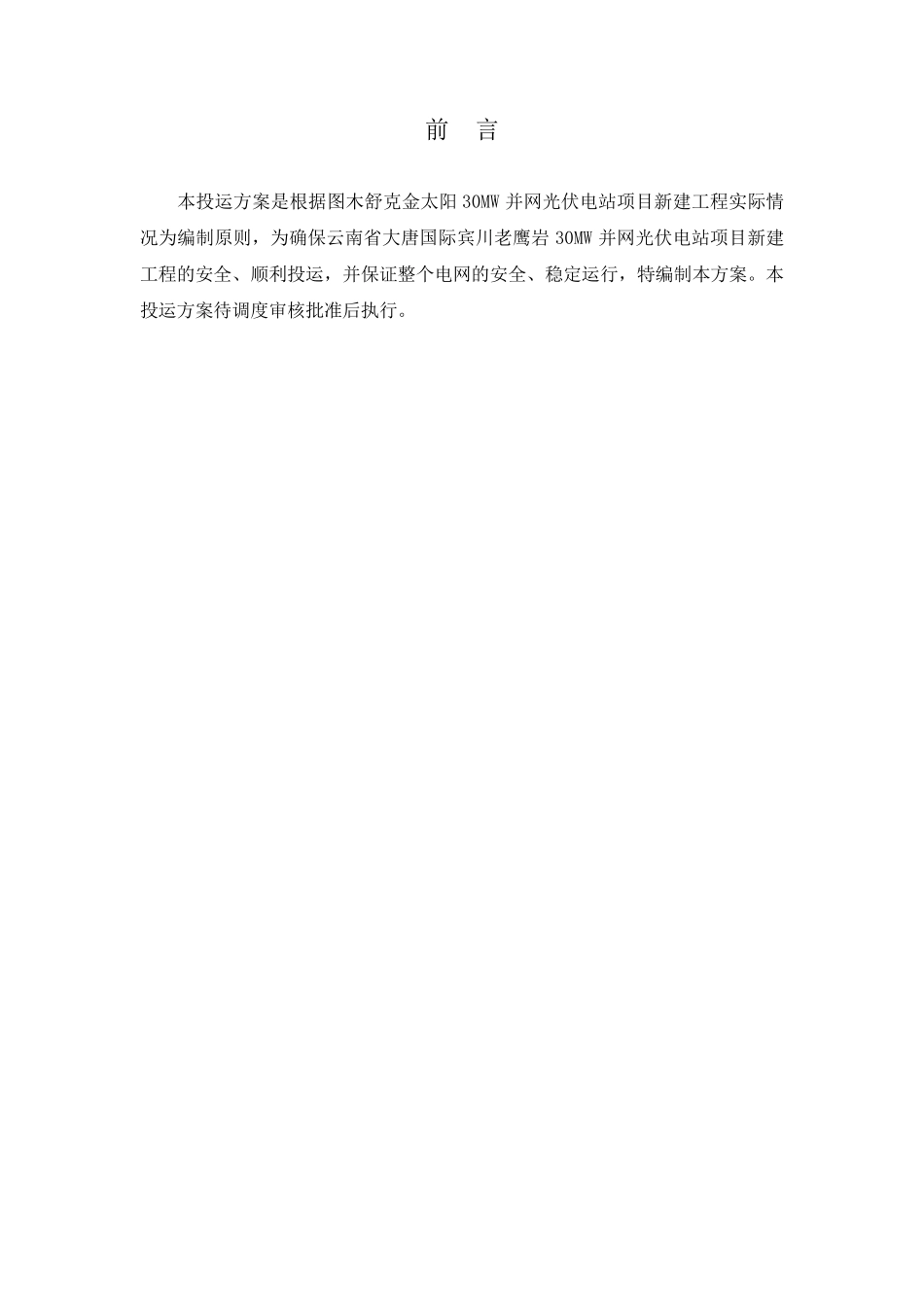

云南大唐国际宾川老鹰岩 30MW 并网 光伏电站项目 110kV 升压站工程 投 运 方 案 编制人员： 审 核： 批 准： 前 言 本投运方案是根据图木舒克金太阳30MW 并网光伏电站项目新建工程实际情况为编制原则，为确保云南省大唐国际宾川老鹰岩30MW 并网光伏电站项目新建工程的安全、顺利投运，并保证整个电网的安全、稳定运行，特编制本方案。本投运方案待调度审核批准后执行。 目 次 一、工程概况 二、投运范围 三、投运启动时间安排 四、投运前准备工作 五、投运记录的建立与保存 六、投运的组织与分工 七、投运过程风险分析控制 八、投运条件检查 九、启动操作纲要 十、投产试运行步骤 十一、现场安全措施及异常、事故处理预案 十二、试运行阶段的管理 十三、试运行结束后的运行交接 十四、附：老鹰岩光伏电站 110kV 升压站电气主接线图 附：技术交底签证表 一、 工程概况 云南大唐国际宾川老鹰岩30MW 并网光伏电站110kV 升压站工程由云南大唐国际宾川新能源有限责任公司建设、由中国能建广东省电力设计研究院总承包及设计，中国能建广东省电力第一工程局负责施工，黄河国际工程咨询(河南)有限公司实施监理，工程计划2014 年12 月25 日竣工投产。 云南大唐国际宾川老鹰岩30MW 并网光伏电站项目位于云南省大理州宾川县大营镇洪水塘村以西，距宾川县城直线距离约22km。地理坐标介于东经100°21'26"～100°22'08"、北纬 25°46'16"～25°47'10"之间。升压站共有110kV和 35kV 两个电压等级。110kV 高压配电设备采用 SF6 气体绝缘金属封闭组合电器。35kV 配电装置为金属铠装式开关柜。 110kV 接线方式为单母线接线，共有三个间隔：一个出线间隔、一个 PT 间隔、1 个主变间隔。经12.06km 110kV 线路接入220kV 海东变电站。 35kV 终期接线方式为单母线分段接线，本期建成35kV I 段母线，35kV 本期共有6 个间隔。（1 个主变进线间隔、2 个集电线路间隔、1 个 SVG 间隔、1 个母线设备间隔、1 个站用接地变间隔)。 全站户外动态无功补 偿 装置，采用 SVG 形 式，额 定 容 量 20MVar。 中性 点 接地方式：110kV 采用可 以选 择 不 接地或 直接接地方式； 35kV 采用经接地变— — 小 电阻 接地方式。 二 、 投运 范 围 1、一次 部 分投运 范 围 1.1、电压等级：110kV/35kV 两个电压等级。 1.2、主变压器：容 量 100MVA，终期两台 ，本期建成...
