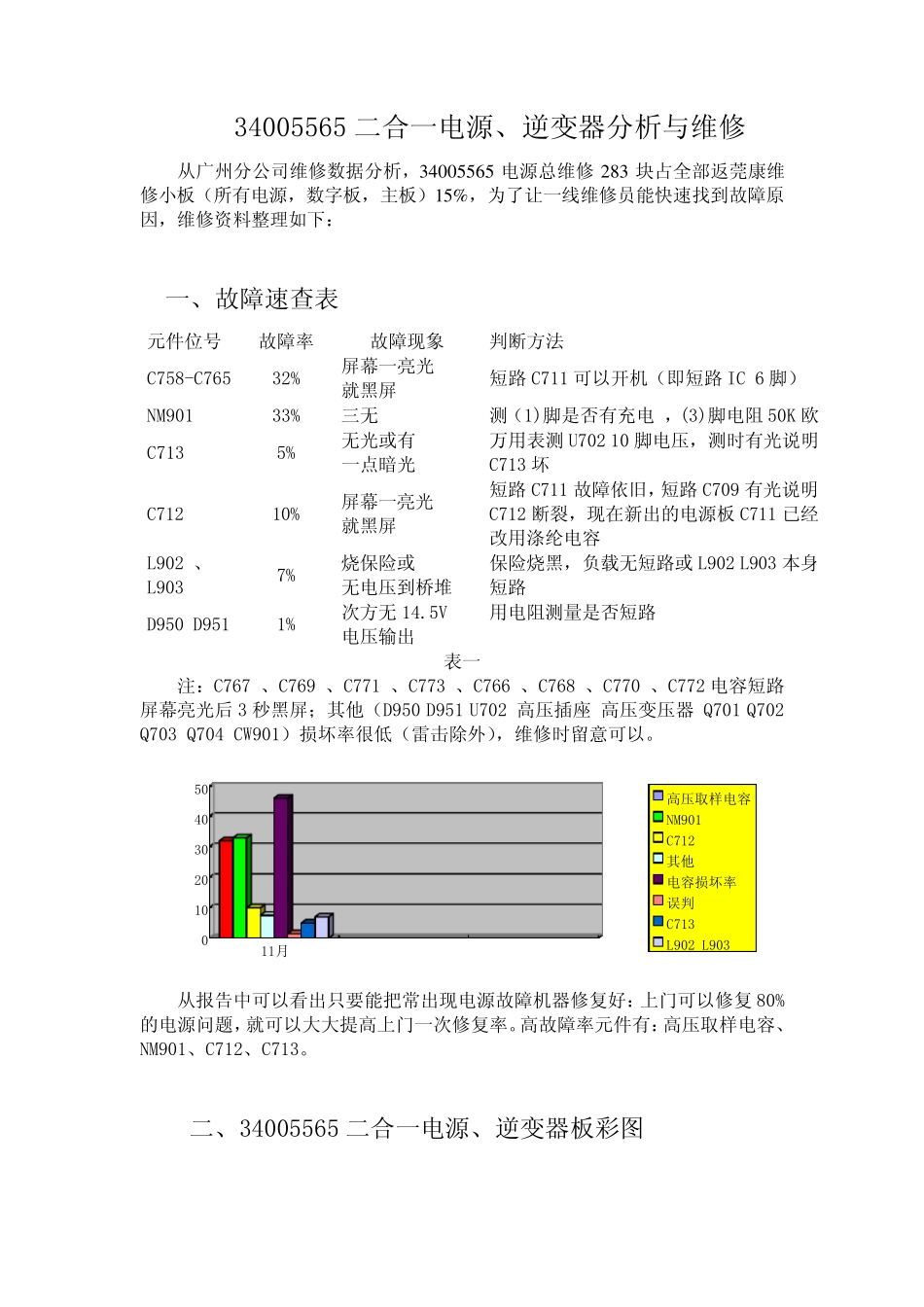

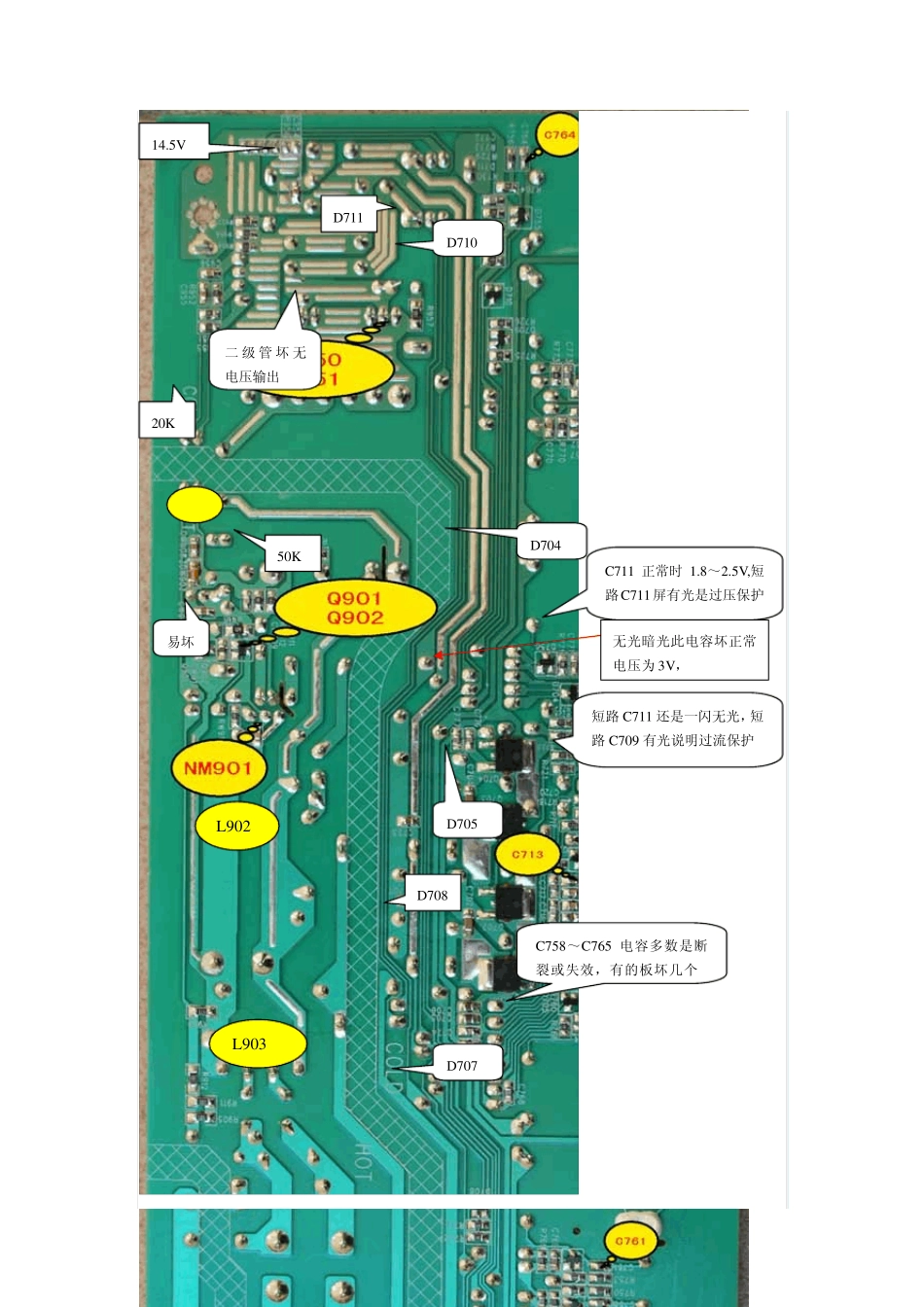

34005565 二合一电源、逆变器分析与维修 从广州分公司维修数据分析,34005565电源总维修 283块占全部返莞康维修小板(所有电源,数字板,主板)15%,为了让一线维修员能快速找到故障原因,维修资料整理如下: 一、故障速查表 元件位号 故障率 故障现象 判断方法 C758-C765 32% 屏幕一亮光 就黑屏 短路 C711 可以开机(即短路 IC 6 脚) NM901 33% 三无 测(1)脚是否有充电 ,(3)脚电阻 50K 欧C713 5% 无光或有 一点暗光 万用表测 U702 10 脚电压,测时有光说明C713 坏 C712 10% 屏幕一亮光 就黑屏 短路 C711 故障依旧,短路 C709 有光说明C712 断裂,现在新出的电源板 C711 已经改用涤纶电容 L902 、L903 7% 烧保险或 无电压到桥堆 保险烧黑,负载无短路或 L902 L903 本身短路 D950 D951 1% 次方无 14.5V 电压输出 用电阻测量是否短路 表一 注:C767 、C769 、C771 、C773 、C766 、C768 、C770 、C772 电容短路屏幕亮光后3 秒黑屏;其他(D950 D951 U702 高压插座 高压变压器 Q701 Q702 Q703 Q704 CW901)损坏率很低(雷击除外),维修时留意可以。 0102030405011月高压取样电容NM901C712其他电容损坏率误判C713L902 L903 从报告中可以看出只要能把常出现电源故障机器修复 好 :上 门 可以修复 80%的电源问 题 ,就可以大 大 提 高上 门 一次修复 率。高故障率元件有:高压取样电容、NM901、C712、C713。 二、34005565 二合一电源、逆变器板彩 图 14.5V D711 D710 二级管坏无电压输出20K D704 无光暗光此电容坏正常电压为3V, C711 正常时 1.8~2.5V,短路C711屏有光是过压保护50K 易坏 短路 C711 还是一闪无光,短路 C709 有光说明过流保护 D705 L902 D708C758~C765 电容多数是断裂或失效,有的板坏几个 L903 D707 L902 L903 烧保险此电感坏焊下才发现 NM901 ZDW902 坏无电压输出 三、OZ9938 芯片介绍 1、OZ9938 简介 OZ9938 也是OZ 公司生产的一款专用于CCFL 驱动的集成电路,支持2~6 个CCFL,和同类产品比,具有高效率、高可靠、高集成度、外部元件少的特点。内有PWM 脉冲调光系统;恒定工作频率;通过外接场效应管扩展输出功率;内置灯管开路保护和过压过流保护电路;优化了软启动功能;通过调整外接阻容元件用户可以自定义启动和关机延迟时间;具有多种调光模式:内部脉宽调制、外部脉宽调制及...
