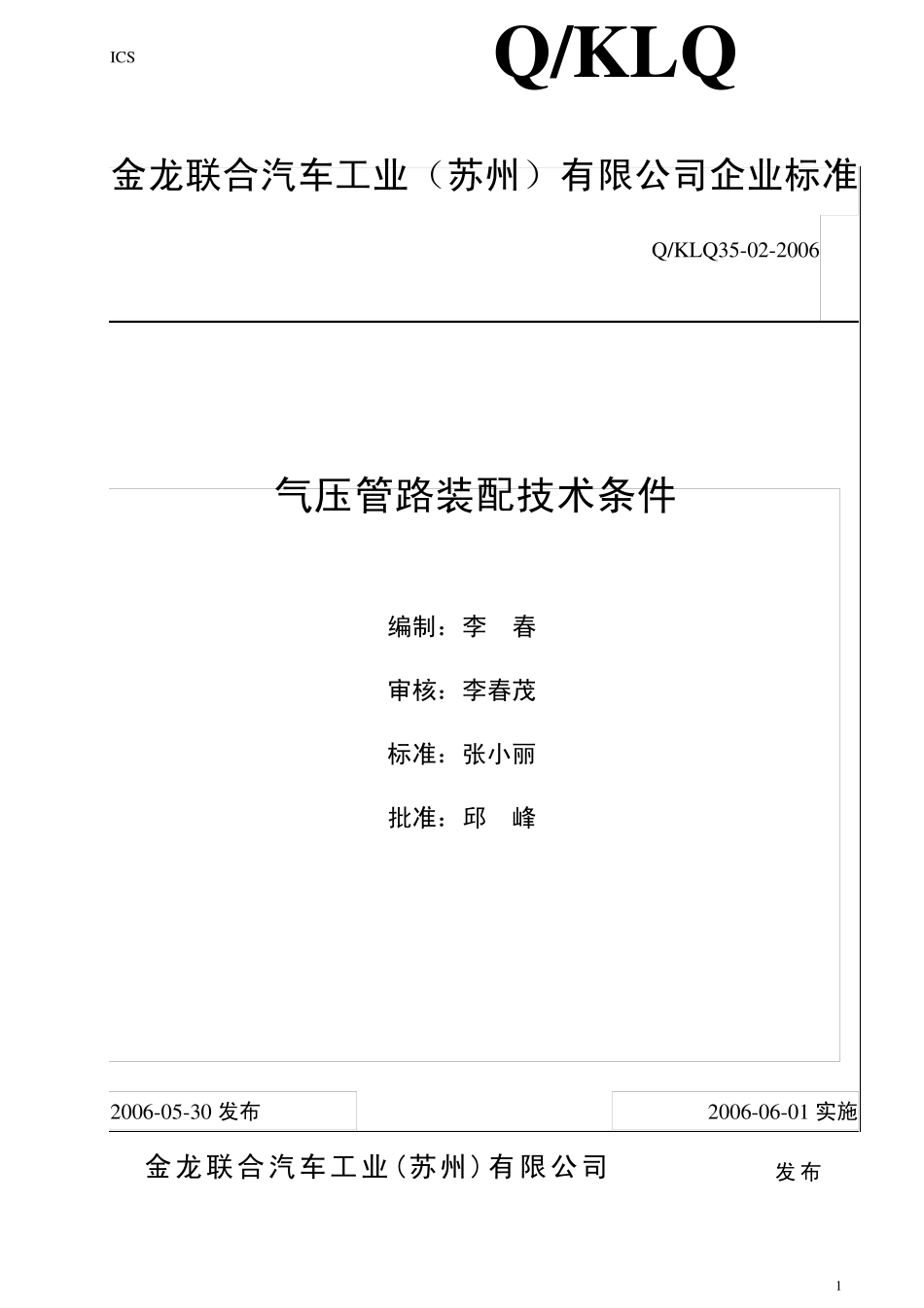

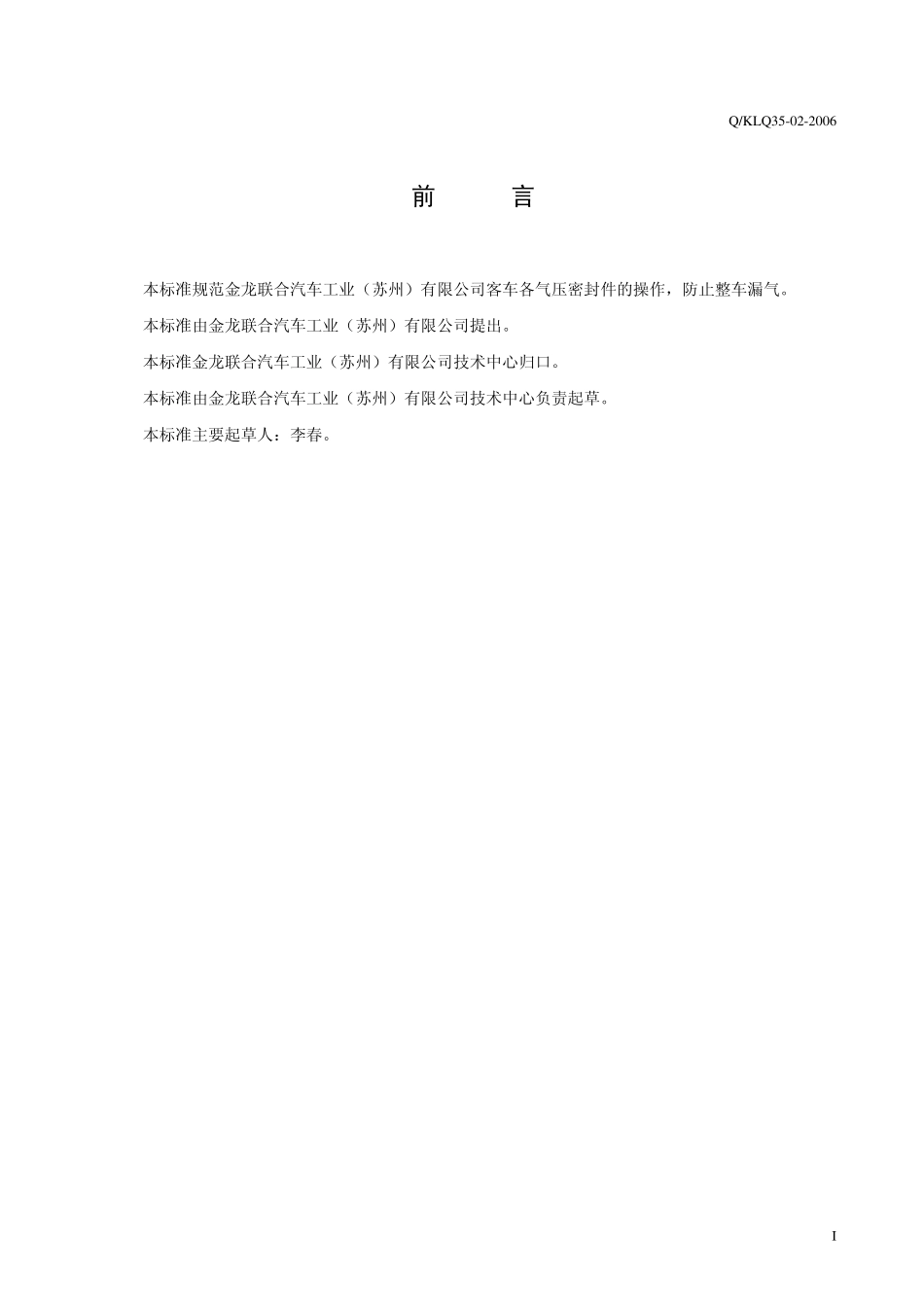

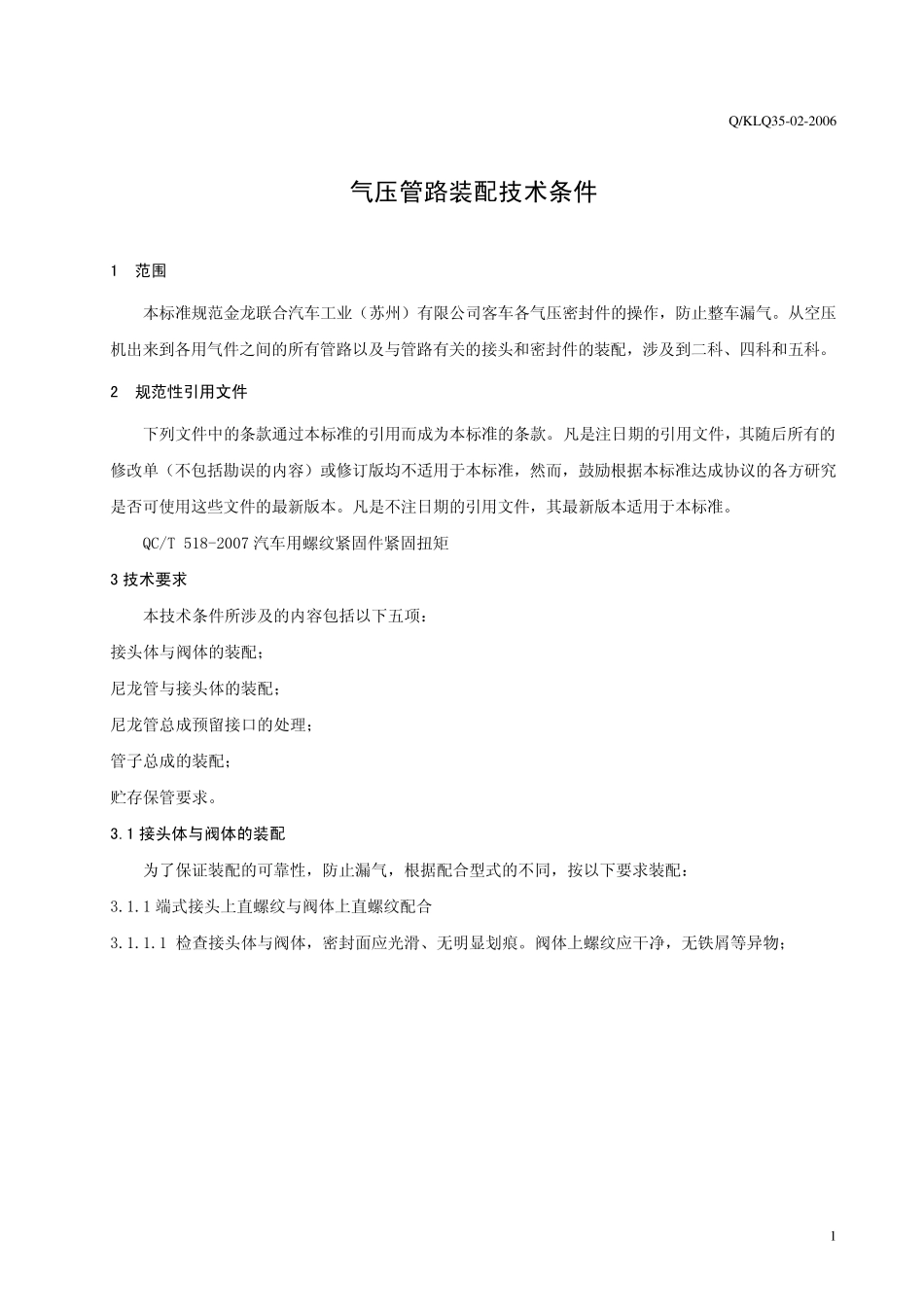

1 ICS 金龙联合汽车工业(苏州)有限公司企业标准Q/KLQQ/KLQ35-02-2006气压管路装配技术条件 编制:李 春 审核:李春茂 标准:张小丽 批准:邱 峰 2006-05-30 发布 2006-06-01 实施金龙联合汽车工业(苏州)有限公司 发 布 Q/KLQ35-02-2006 I 前 言 本标准规范金龙联合汽车工业(苏州)有限公司客车各气压密封件的操作,防止整车漏气。 本标准由金龙联合汽车工业(苏州)有限公司提出。 本标准金龙联合汽车工业(苏州)有限公司技术中心归口。 本标准由金龙联合汽车工业(苏州)有限公司技术中心负责起草。 本标准主要起草人:李春。Q/KLQ35-02-2006 1 气压管路装配技术条件 1 范围 本标准规范金龙联合汽车工业(苏州)有限公司客车各气压密封件的操作,防止整车漏气。从空压机出来到各用气件之间的所有管路以及与管路有关的接头和密封件的装配,涉及到二科、四科和五科。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 QC/T 518-2007 汽车用螺纹紧固件紧固扭矩 3 技术要求 本技术条件所涉及的内容包括以下五项: 接头体与阀体的装配; 尼龙管与接头体的装配; 尼龙管总成预留接口的处理; 管子总成的装配; 贮存保管要求。 3.1 接头体与阀体的装配 为了保证装配的可靠性,防止漏气,根据配合型式的不同,按以下要求装配: 3.1.1 端式接头上直螺纹与阀体上直螺纹配合 3.1.1.1 检查接头体与阀体,密封面应光滑 、无 明 显 划 痕 。阀体上螺纹应干 净 ,无 铁 屑 等 异 物 ; Q/KLQ35-02-2006 2 3.1.1.2 将铜、铝或组合垫圈放到接头上密封面处; 3.1.1.3 用手将接头体旋到阀体上,直到手拧不动为止; 阀 体 上 密 封 面应光滑、无明显划痕 阀体上螺纹应干净,无铁屑等异物 密 封 面 应光滑、无明显划痕 密 封 面 应光滑、无明显划痕 图 1图 2 图 3 图 4Q/KLQ35-02-2006 3 3.1.1.4 改用扳手或符合要求力矩的风动扳手,按照紧固件拧紧力矩参照表QC/T518-2007 所规定的扭矩将接头拧紧(按性能等级8.8 的下限)。 图 5图 6Q/KLQ35-02-2006 4 3.1.2 可调向接头上直螺纹与阀体上直螺纹配合 3.1.2.1 检...
