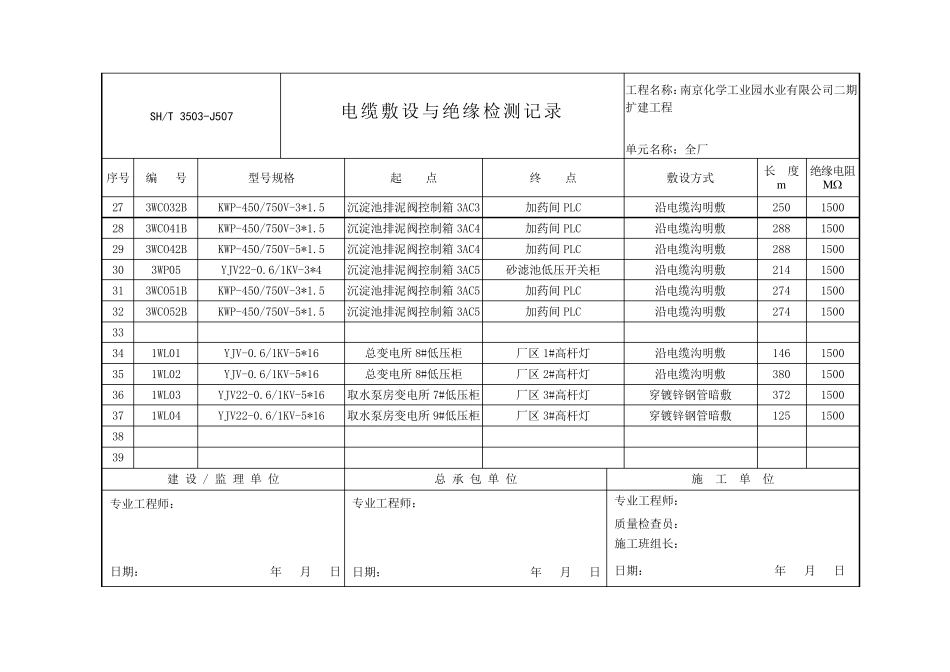

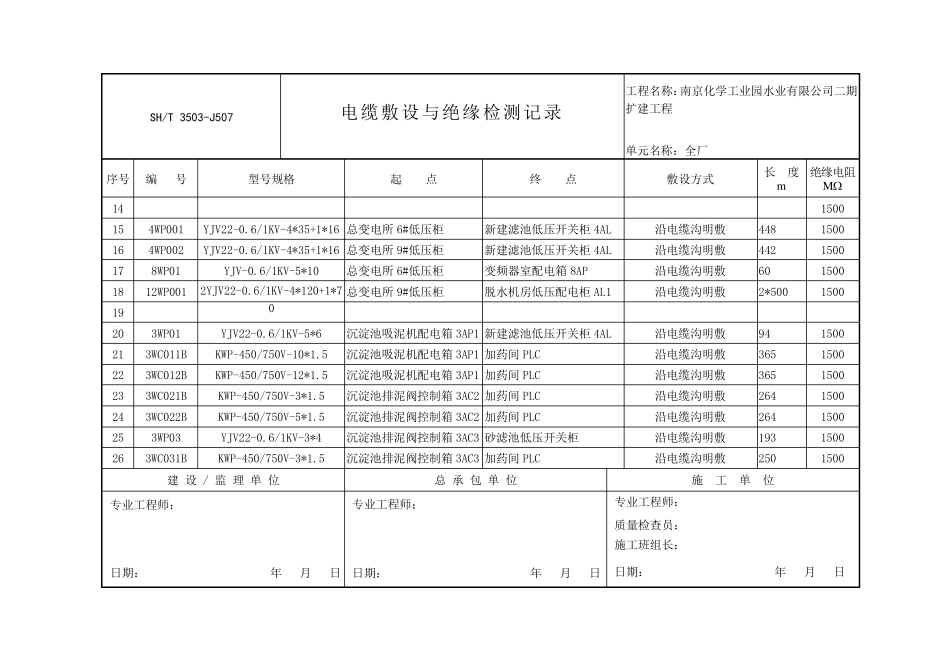

3503J507电气电缆敷设与绝缘检测记录

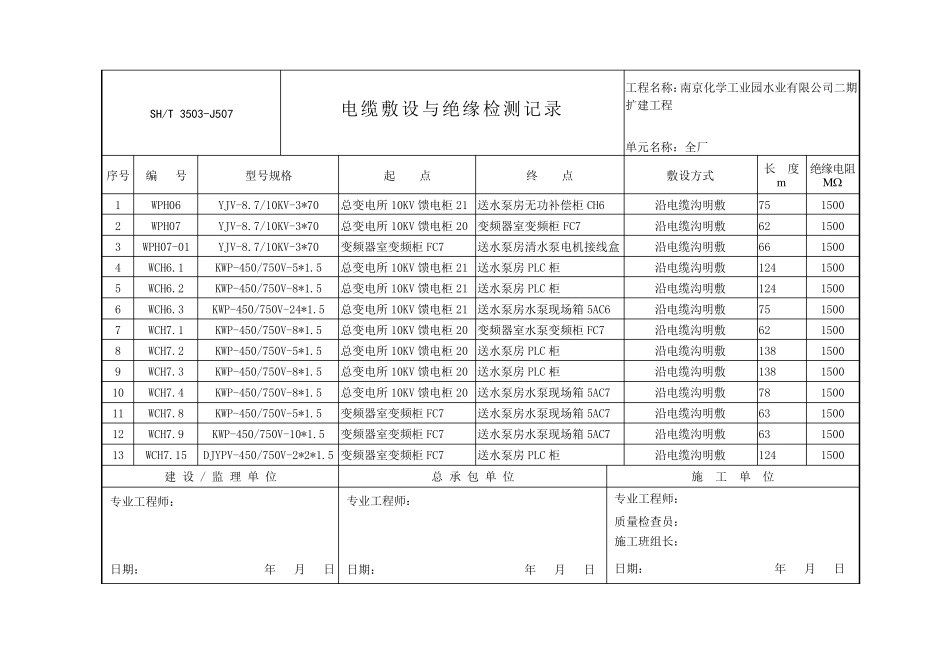

SH/T 3503-J507 电缆敷设与绝缘检测记录 工程名称：南京化学工业园水业有限公司二期扩建工程 单元名称：全厂 序号 编 号 型号规格 起 点 终 点 敷设方式 长 度 m 绝缘电阻 M 1 WPH06 YJV-8.7/10KV-3*70 总变电所 10KV 馈电柜 21 送水泵房无功补偿柜 CH6 沿电缆沟明敷 75 1500 2 WPH07 YJV-8.7/10KV-3*70 总变电所 10KV 馈电柜 20 变频器室变频柜 FC7 沿电缆沟明敷 62 1500 3 WPH07-01 YJV-8.7/10KV-3*70 变频器室变频柜 FC7 送水泵房清水泵电机接线盒 沿电缆沟明敷 66 1500 4 WCH6.1 KWP-450/750V-5*1.5 总变电所 10KV 馈电柜 21 送水泵房 PLC 柜 沿电缆沟明敷 124 1500 5 WCH6.2 KWP-450/750V-8*1.5 总变电所 10KV 馈电柜 21 送水泵房 PLC 柜 沿电缆沟明敷 124 1500 6 WCH6.3 KWP-450/750V-24*1.5 总变电所 10KV 馈电柜 21 送水泵房水泵现场箱 5AC6 沿电缆沟明敷 75 1500 7 WCH7.1 KWP-450/750V-8*1.5 总变电所 10KV 馈电柜 20 变频器室水泵变频柜 FC7 沿电缆沟明敷 62 1500 8 WCH7.2 KWP-450/750V-5*1.5 总变电所 10KV 馈电柜 20 送水泵房 PLC 柜 沿电缆沟明敷 138 1500 9 WCH7.3 KWP-450/750V-8*1.5 总变电所 10KV 馈电柜 20 送水泵房 PLC 柜 沿电缆沟明敷 138 1500 10 WCH7.4 KWP-450/750V-8*1.5 总变电所 10KV 馈电柜 20 送水泵房水泵现场箱 5AC7 沿电缆沟明敷 78 1500 11 WCH7.8 KWP-450/750V-5*1.5 变频器室变频柜 FC7 送水泵房水泵现场箱 5AC7 沿电缆沟明敷 63 1500 12 WCH7.9 KWP-450/750V-10*1.5 变频器室变频柜 FC7 送水泵房水泵现场箱 5AC7 沿电缆沟明敷 63 1500 13 WCH7.15 DJYPV-450/750V-2*2*1.5 变频器室变频柜 FC7 送水泵房 PLC 柜 沿电缆沟明敷 124 1500 建 设 / 监 理 单 位 总 承 包 单 位 施 工 单 位 专业工程师： 日期： 年 月 日 专业工程师： 日期： 年 月 日 专业工程师： 质量检查员： 施工班组长： 日期： 年 月 日 SH/T 3503-J507 电缆敷设与绝缘检测记录 工程名称：南京化学工业园水业有限公司二期扩建工程 单元名称：全厂 序号 编 号 型号规格 起 点 终 点 敷设方式 长 度 m 绝缘电阻 M 14 1500 15 4WP001 YJV22-0.6/1KV-4*35+1*16 总变电所 6#低压柜 新建滤池低...
