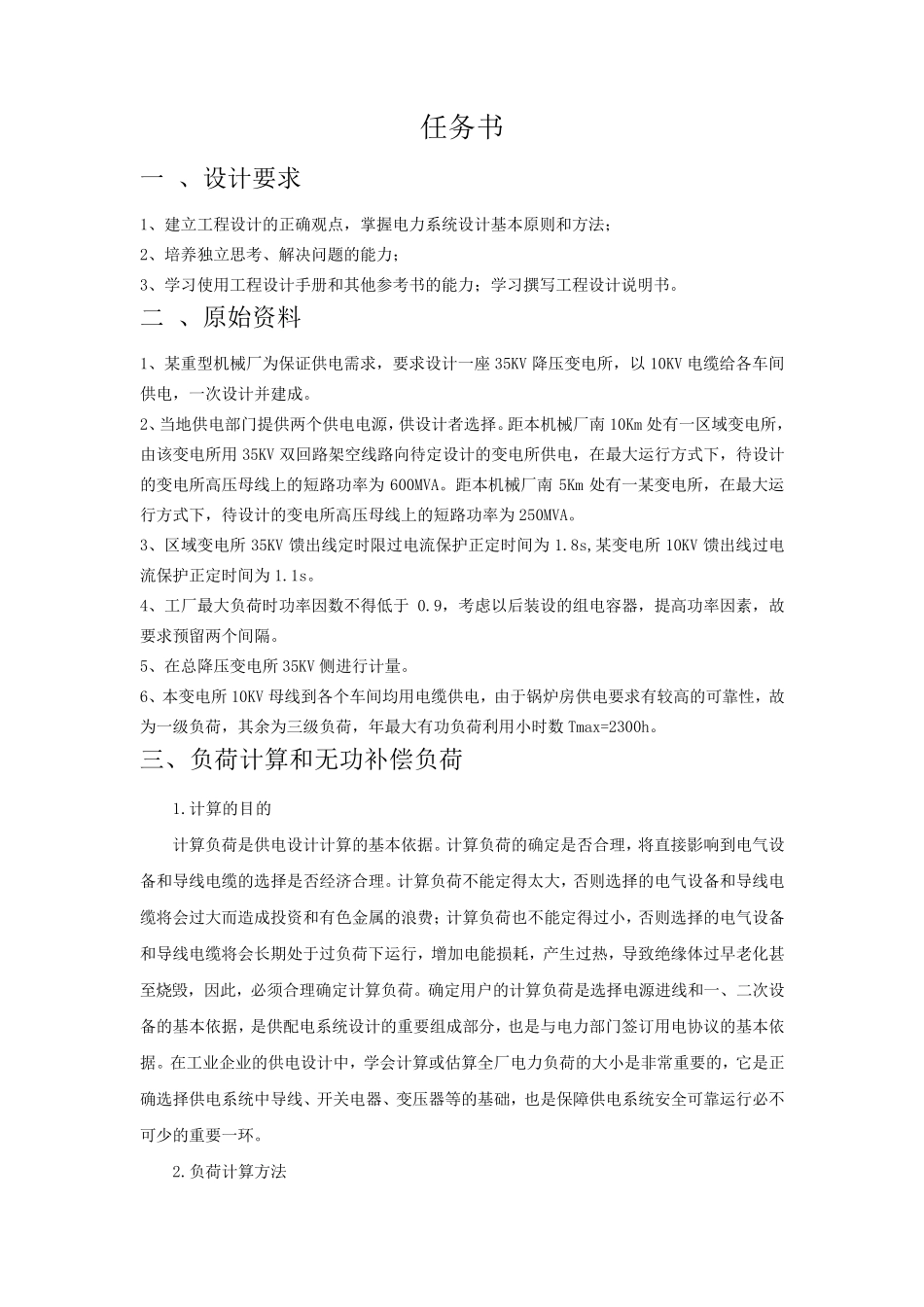

任务书 一 、设计要求 1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法； 2、培养独立思考、解决问题的能力； 3、学习使用工程设计手册和其他参考书的能力；学习撰写工程设计说明书。 二 、原始资料 1、某重型机械厂为保证供电需求，要求设计一座 35KV 降压变电所，以 10KV 电缆给各车间供电，一次设计并建成。 2、当地供电部门提供两个供电电源，供设计者选择。距本机械厂南 10Km 处有一区域变电所，由该变电所用 35KV 双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为 600MVA。距本机械厂南 5Km 处有一某变电所，在最大运行方式下，待设计的变电所高压母线上的短路功率为 250MVA。 3、区域变电所 35KV 馈出线定时限过电流保护正定时间为 1.8s,某变电所 10KV 馈出线过电流保护正定时间为 1.1s。 4、工厂最大负荷时功率因数不得低于0.9，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。 5、在总降压变电所 35KV 侧进行计量。 6、本变电所 10KV 母线到各个车间均用电缆供电，由于锅炉 房 供电要求有较 高的可 靠 性 ，故为一级 负荷，其余 为三 级 负荷，年 最大有功负荷利 用小 时数Tmax=2300h。 三 、负荷计算 和无 功补 偿 负荷 1.计算 的目 的 计算 负荷是 供电设计计算 的基本依 据 。计算 负荷的确定是 否 合 理 ，将 直 接 影 响 到电气 设备 和导 线电缆的选择是 否 经 济 合 理 。计算 负荷不能定得太 大，否 则选择的电气 设备 和导 线电缆将 会 过大而 造 成投 资和有色 金 属 的浪 费 ；计算 负荷也 不能定得过小 ，否 则选择的电气 设备和导 线电缆将 会 长 期 处于过负荷下运行，增 加 电能损 耗 ，产 生 过热 ，导 致 绝 缘 体 过早 老 化 甚至 烧 毁 ，因此 ，必 须 合 理 确定计算 负荷。确定用户 的计算 负荷是 选择电源进线和一、二次设备 的基本依 据 ，是 供配 电系统设计的重要组成部分 ，也 是 与 电力部门签 订 用电协 议 的基本依据 。在工业 企 业 的供电设计中 ，学会 计算 或 估 算 全 厂电力负荷的大小 是 非 常 重要的，它 是 正确选择供电系统中 导 线、开 关 电器、变压器等 的基础 ，也 是 保障 供电系统安 全 可 靠 运行必 不可 少 的重要一...
