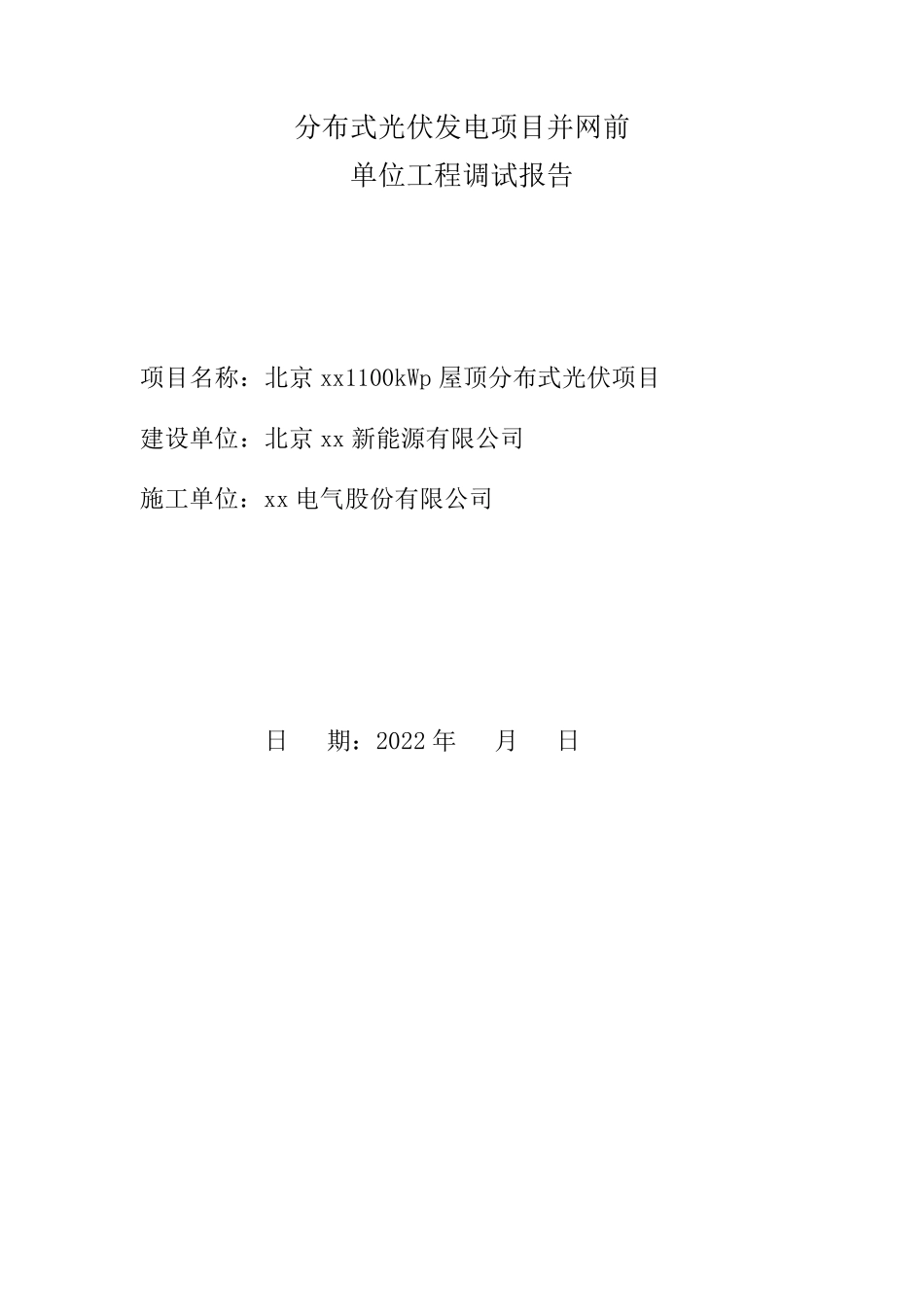

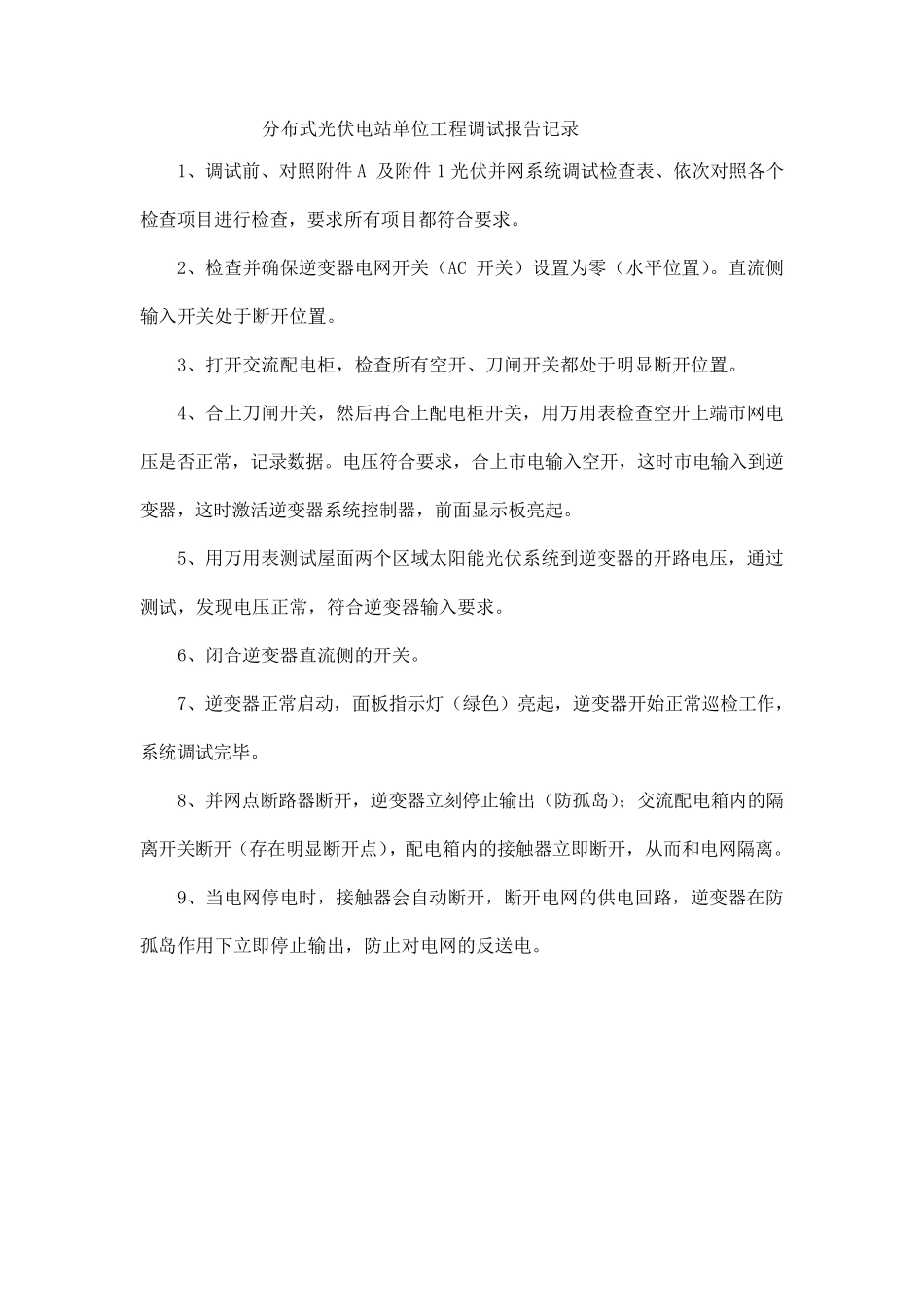

分布式光伏发电项目并网前 单位工程调试报告 项目名称：北京 xx1100kWp 屋顶分布式光伏项目 建设单位：北京 xx 新能源有限公司 施工单位：xx 电气股份有限公司 日 期：2022 年 月 日 分布式光伏电站单位工程调试报告记录 1、调试前、对照附件 A 及附件 1 光伏并网系统调试检查表、依次对照各个检查项目进行检查，要求所有项目都符合要求。 2、检查并确保逆变器电网开关（AC 开关）设置为零（水平位置）。直流侧输入开关处于断开位置。 3、打开交流配电柜，检查所有空开、刀闸开关都处于明显断开位置。 4、合上刀闸开关，然后再合上配电柜开关，用万用表检查空开上端市网电压是否正常，记录数据。电压符合要求，合上市电输入空开，这时市电输入到逆变器，这时激活逆变器系统控制器，前面显示板亮起。 5、用万用表测试屋面两个区域太阳能光伏系统到逆变器的开路电压，通过测试，发现电压正常，符合逆变器输入要求。 6、闭合逆变器直流侧的开关。 7、逆变器正常启动，面板指示灯（绿色）亮起，逆变器开始正常巡检工作，系统调试完毕。 8、并网点断路器断开，逆变器立刻停止输出（防孤岛）；交流配电箱内的隔离开关断开（存在明显断开点），配电箱内的接触器立即断开，从而和电网隔离。 9、当电网停电时，接触器会自动断开，断开电网的供电回路，逆变器在防孤岛作用下 立即停止输出，防止对电网的反 送 电。 太阳能光伏并网系统调试结论 结论： 本单位工程电气设备安装牢固，布线合理，电气连接正常，太阳能光伏系统输出电压在逆变器输入电压范围内，逆变器正常工作（自带孤岛功能和直流开关），自动重合闸过欠压保护器实验正常，系统正常工作，整套系统运行正常，已具备并网要求。 调试检查正常，符合要求 施工单位负责人： 施工单位：（公章） 年 月 日 符合要求 建设单位负责人： 建设单位：（公章） 年 月 日 附件A 光伏并网系统并网调试检查表 编号 检测项目 检查要求 是否符合要求 1 并网柜安装 1、安装横平竖直 2、外观无损伤，柜门开启灵活 3、接线极性正确、封堵良好 4、接地良好，符合要求 5、交流电压输出符合要求 符合要求 2 逆变器安装 1、安装横平竖直 2、外观无损伤、封堵良好 3、接线正负极性正确 4、接地良好，符合要求 5、交流电压输出符合要 符合要求 3 电缆桥架安装 1、安装横平竖直 2、外观无损伤、封堵良好 3、跨接接地良好 符合要求 4 电缆布线...
