3个无线路由器WDS设置方法图解(中心对称模式)

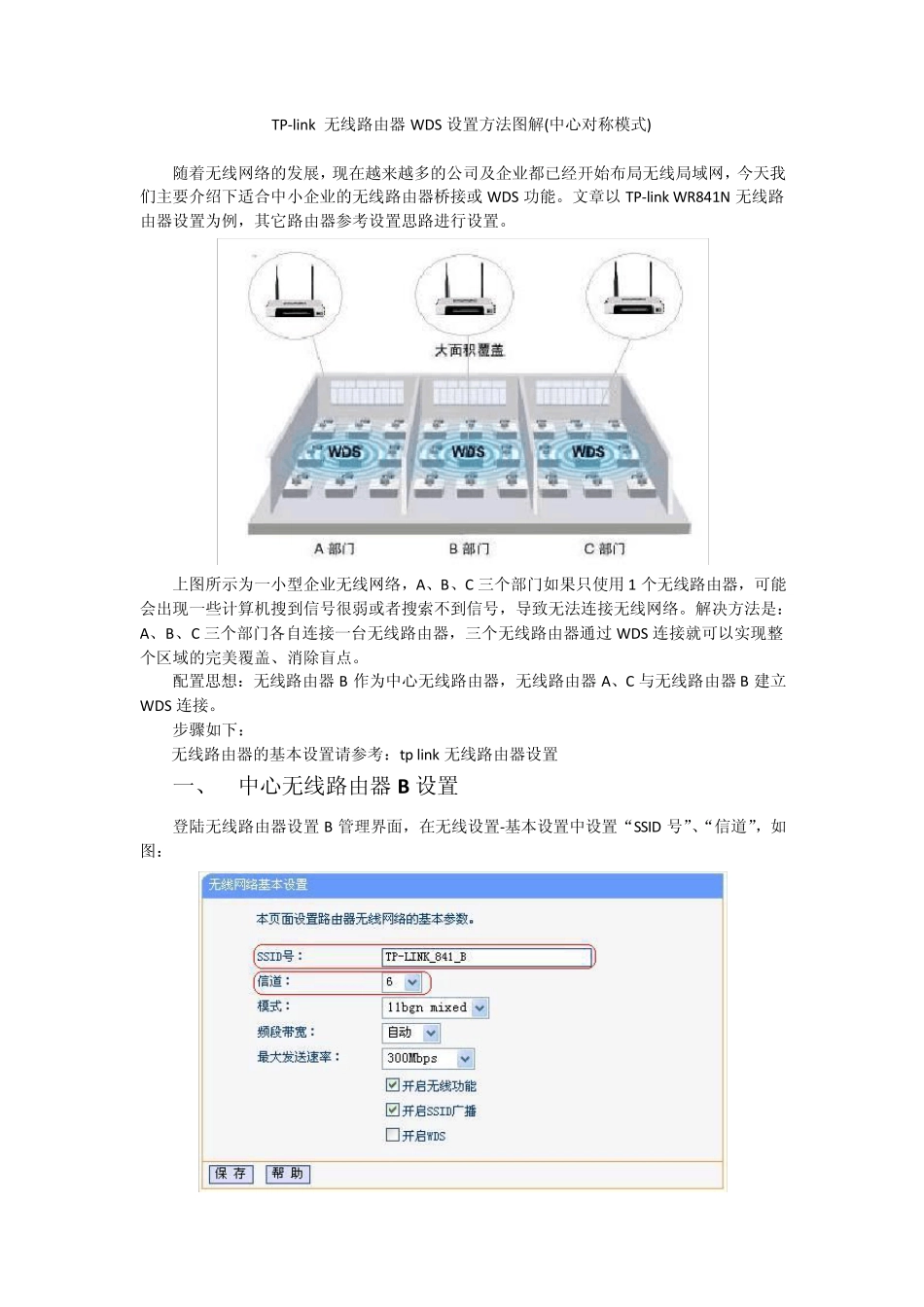

3个无线路由器WDS设置方法图解(中心对称模式)_第1页
1/6

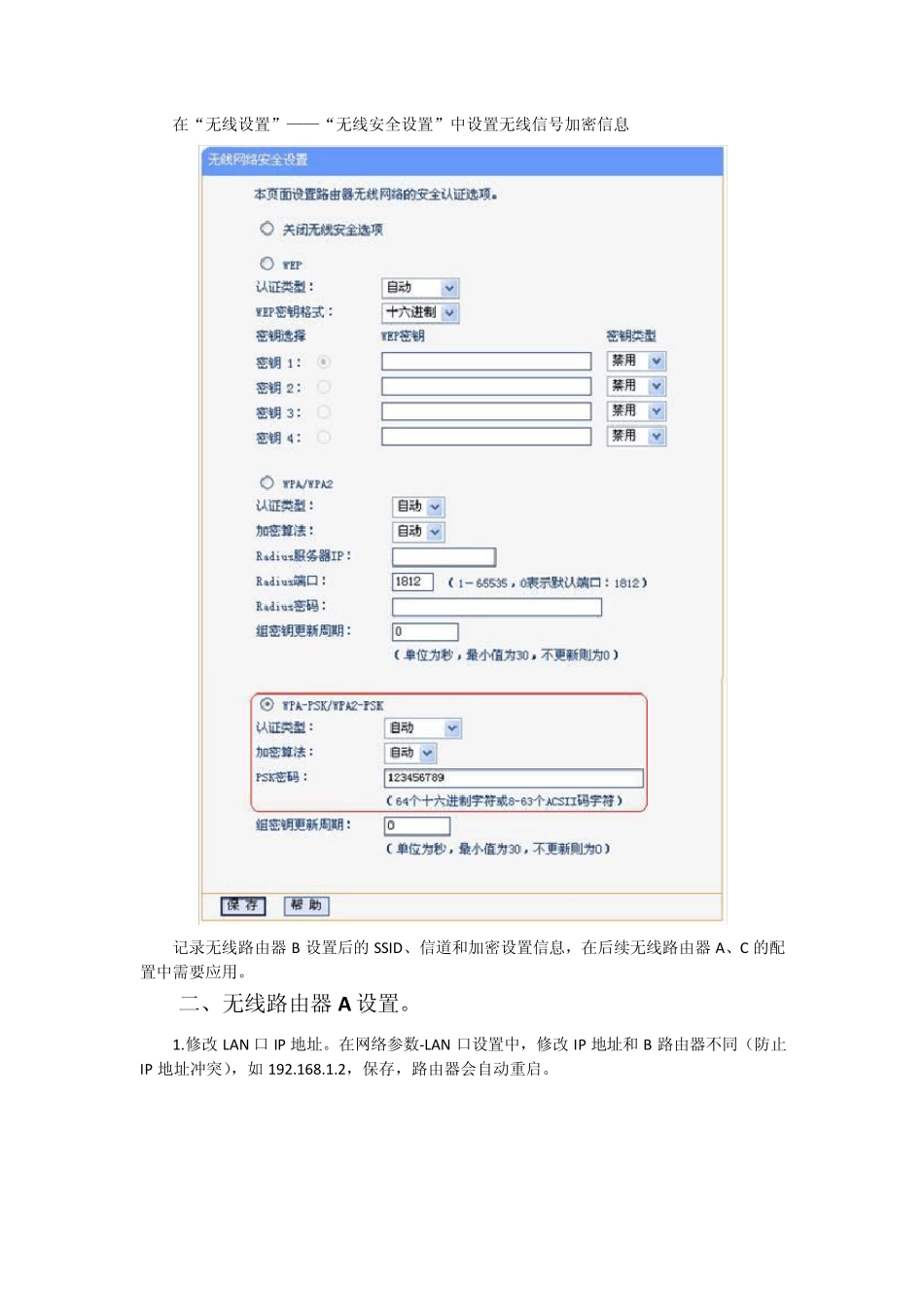

3个无线路由器WDS设置方法图解(中心对称模式)_第2页
2/6

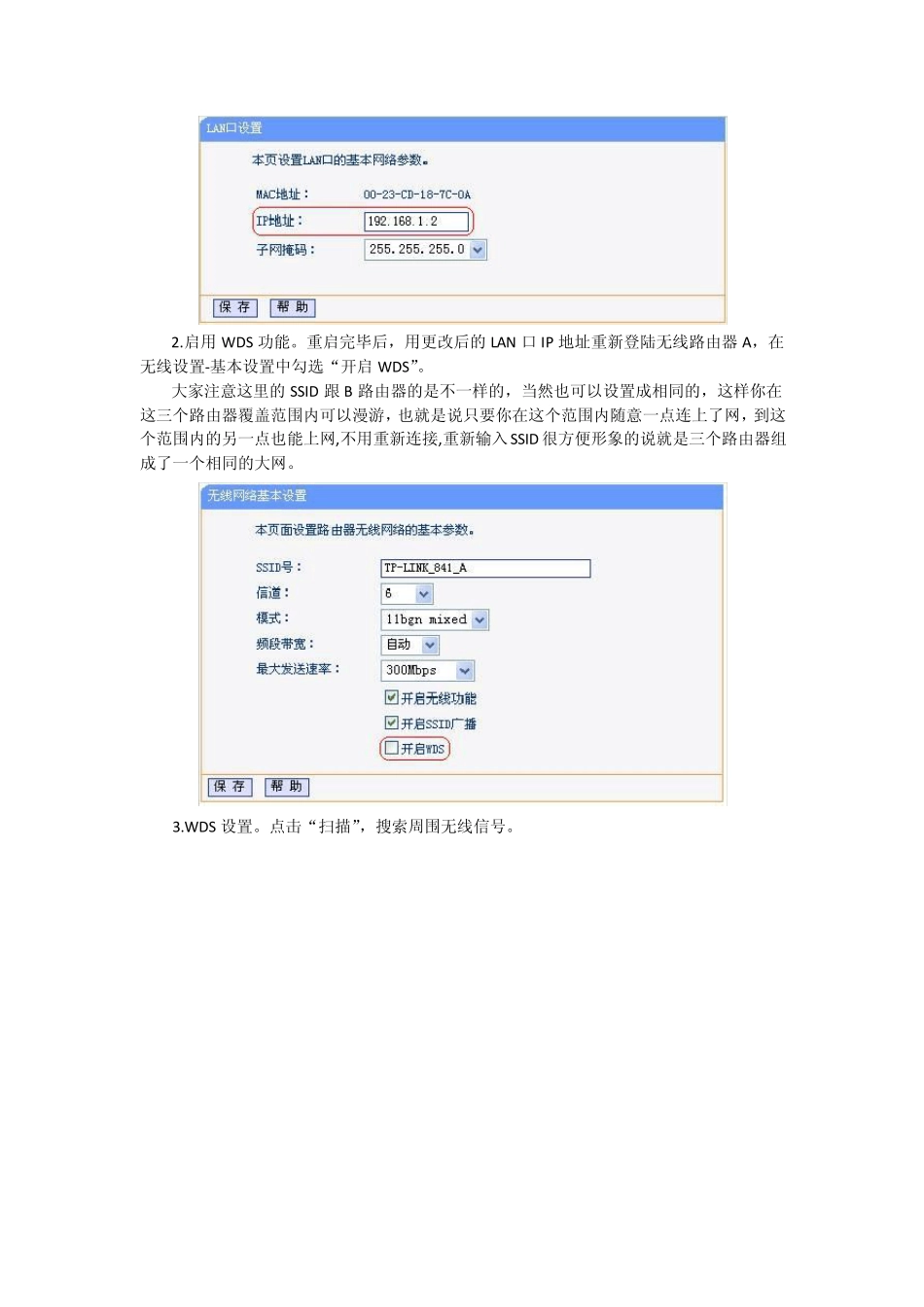

3个无线路由器WDS设置方法图解(中心对称模式)_第3页
3/6
TP-link 无线路由器 WDS 设置方法图解(中心对称模式) 随着无线网络的发展,现在越来越多的公司及企业都已经开始布局无线局域网,今天我们主要介绍下适合中小企业的无线路由器桥接或 WDS 功能。文章以 TP-link WR841N 无线路由器设置为例,其它路由器参考设置思路进行设置。 上图所示为一小型企业无线网络,A、B、C 三个部门如果只使用 1 个无线路由器,可能会出现一些计算机搜到信号很弱或者搜索不到信号,导致无法连接无线网络。解决方法是:A、B、C 三个部门各自连接一台无线路由器,三个无线路由器通过 WDS 连接就可以实现整个区域的完美覆盖、消除盲点。 配置思想:无线路由器 B 作为中心无线路由器,无线路由器 A、C 与无线路由器 B 建立WDS 连接。 步骤如下: 无线路由器的基本设置请参考:tp link 无线路由器设置 一、 中心无线路由器 B 设置 登陆无线路由器设置 B 管理界面,在无线设置-基本设置中设置“SSID 号”、“信道”,如图: 在“无线设置”——“无线安全设置”中设置无线信号加密信息 记录无线路由器 B 设置后的 SSID、信道和加密设置信息,在后续无线路由器 A、C 的配置中需要应用。 二、无线路由器 A 设置。 1.修改 LAN 口 IP 地址。在网络参数-LAN 口设置中,修改 IP 地址和 B 路由器不同(防止IP 地址冲突),如 192.168.1.2,保存,路由器会自动重启。 2.启用W DS 功能。重启完毕后,用更改后的LAN 口IP 地址重新登陆无线路由器A,在无线设置-基本设置中勾选“开启W DS”。 大家注意这里的SSID 跟 B 路由器的是不一样的,当然也可以设置成相同的,这样你在这三个路由器覆盖范围内可以漫游,也就是说只要你在这个范围内随意一点连上了网,到这个范围内的另一点也能上网,不用重新连接,重新输入SSID 很方便形象的说就是三个路由器组成了一个相同的大网。 3.W DS 设置。点击“扫描”,搜索周围无线信号。 在扫描到的信号列表中选择B 路由器SSID 号,如下图中TP-LINK_841_B, 点击“连接”。 将信道设置成与 B 路由器信道相同。 设置加密信息和B 路由器相同,“保存”。 4.关闭DHCP 服务器。在DHCP 服务器中,选择“不启用”,“保存”,重启路由器。 无线路由器A 配置完成。此时无线路由器A 与无线路由器B 已成功建立 W DS。 三、无线路由器C 设置。设置的方法跟路由器A 配置相同(IP 地址必须与路由器A、B以及网络中的其它计算机不能相同,否则会造成 IP 冲突计算机无法上网)。
