40B2071997石油化工装置塔器管道设计

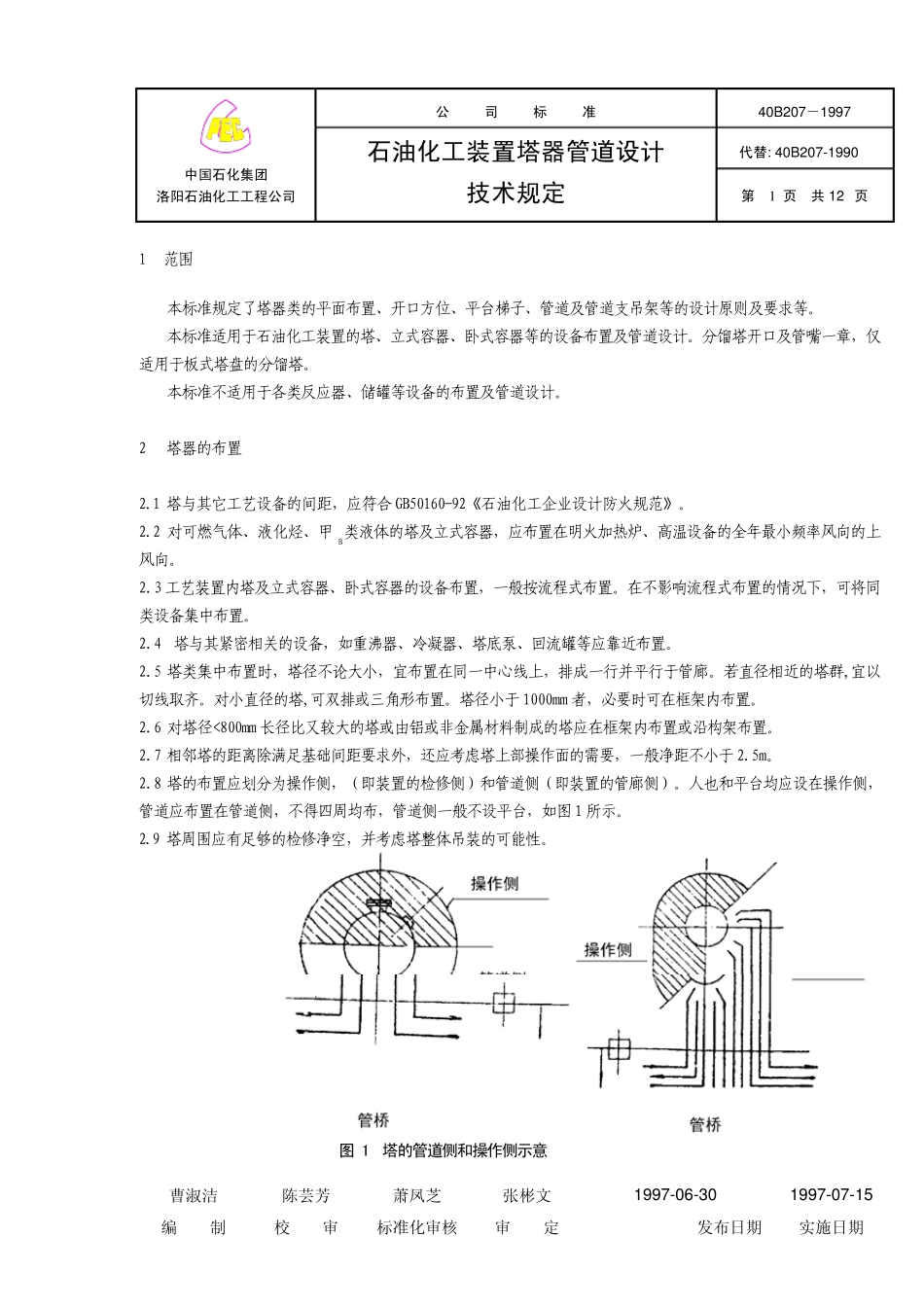

中国石化集团 洛阳石油化工工程公司 公 司 标 准 石油化工装置塔器管道设计 技术规定 40B 207－1997 代替: 40B 207-1990 第 1 页 共 12 页 曹淑洁 陈芸芳 萧凤芝 张彬文 1997-06-301997-07-15编 制 校 审 标准化审核审 定 发布日期 实施日期 1 范围 本标准规定了塔器类的平面布置、开口方位、平台梯子、管道及管道支吊架等的设计原则及要求等。 本标准适用于石油化工装置的塔、立式容器、卧式容器等的设备布置及管道设计。分馏塔开口及管嘴一章，仅适用于板式塔盘的分馏塔。 本标准不适用于各类反应器、储罐等设备的布置及管道设计。 2 塔器的布置 2.1 塔与其它工艺设备的间距，应符合GB50160-92《石油化工企业设计防火规范》。 2.2 对可燃气体、液化烃、甲B类液体的塔及立式容器，应布置在明火加热炉、高温设备的全年最小频率风向的上风向。 2.3 工艺装置内塔及立式容器、卧式容器的设备布置，一般按流程式布置。在不影响流程式布置的情况下，可将同类设备集中布置。 2.4 塔与其紧密相关的设备，如重沸器、冷凝器、塔底泵、回流罐等应靠近布置。 2.5 塔类集中布置时，塔径不论大小，宜布置在同一中心线上，排成一行并平行于管廊。若直径相近的塔群,宜以切线取齐。对小直径的塔,可双排或三角形布置。塔径小于1000mm 者，必要时可在框架内布置。 2.6 对塔径<800mm 长径比 又 较 大的塔或由 铝 或非 金 属 材 料 制 成的塔应在框架内布置或沿 构 架布置。 2.7 相邻 塔的距离 除 满 足 基 础 间距要求外 ，还 应考 虑 塔上部 操 作 面的需 要，一般净 距不小于2.5m。 2.8 塔的布置应划 分为 操 作 侧 ，（ 即 装置的检 修 侧 ） 和 管道侧 （ 即 装置的管廊侧 ） 。人 也 和 平台均 应设在操 作 侧 ，管道应布置在管道侧 ，不得 四 周 均 布，管道侧 一般不设平台，如图 1 所 示 。 2.9 塔周 围应有 足 够 的检 修 净 空 ，并考 虑 塔整 体吊装的可能 性 。 图 1 塔的管道侧和操作侧示意 第 2 页 共 12 页 40B207-1997 2.10 塔底抽出管与泵相连时，塔的安装高度应根据塔底泵所需要的汽蚀余量确定。即在塔底最低液面时，系统的有效汽蚀余量，应大于泵所需要的汽蚀余量。 2.11 塔底安装热虹吸式重沸器时，塔的安装高度应满足塔底最低液面与重沸器顶面有足够的标高差，以保证重沸器在操作时的正常...
