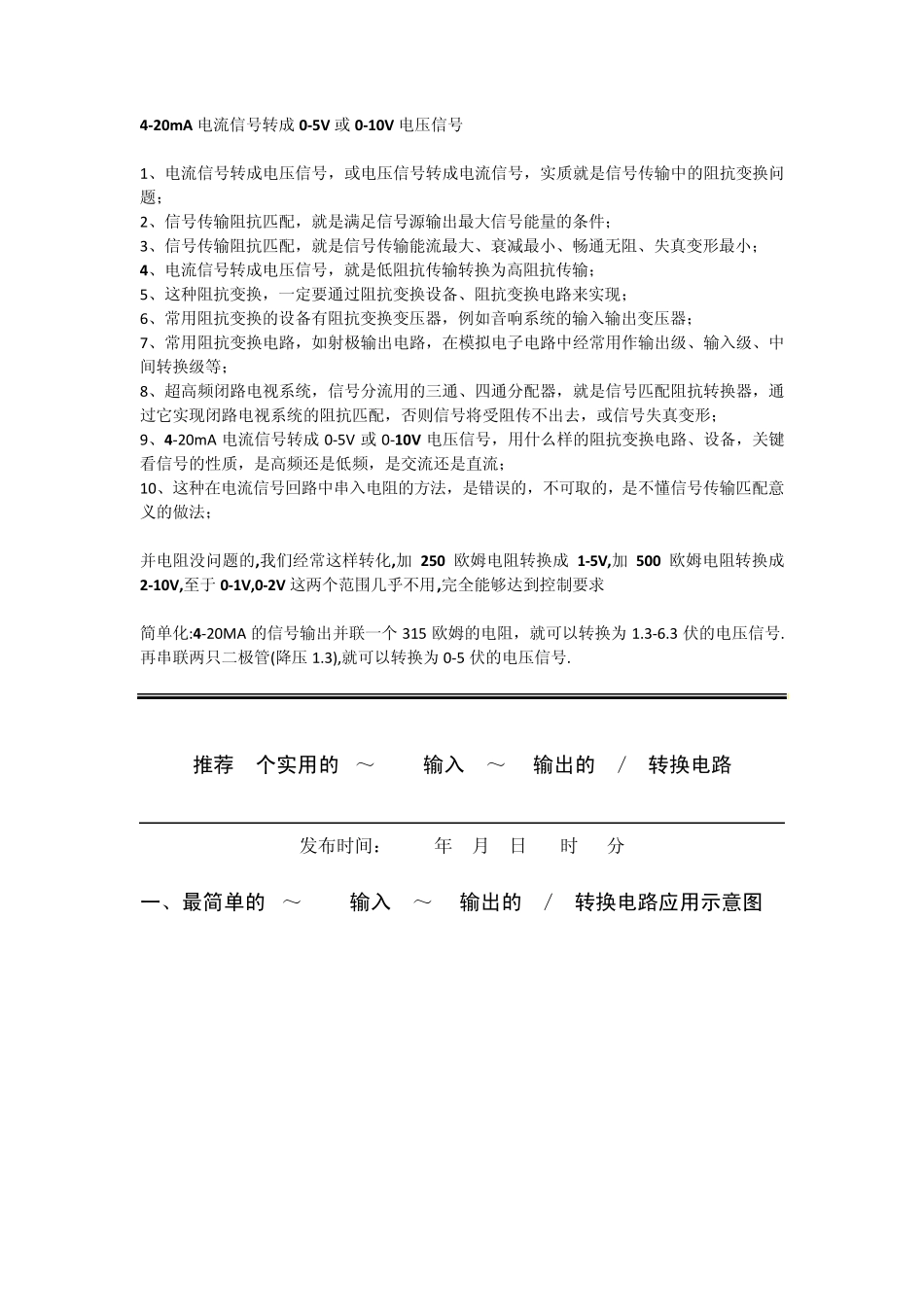

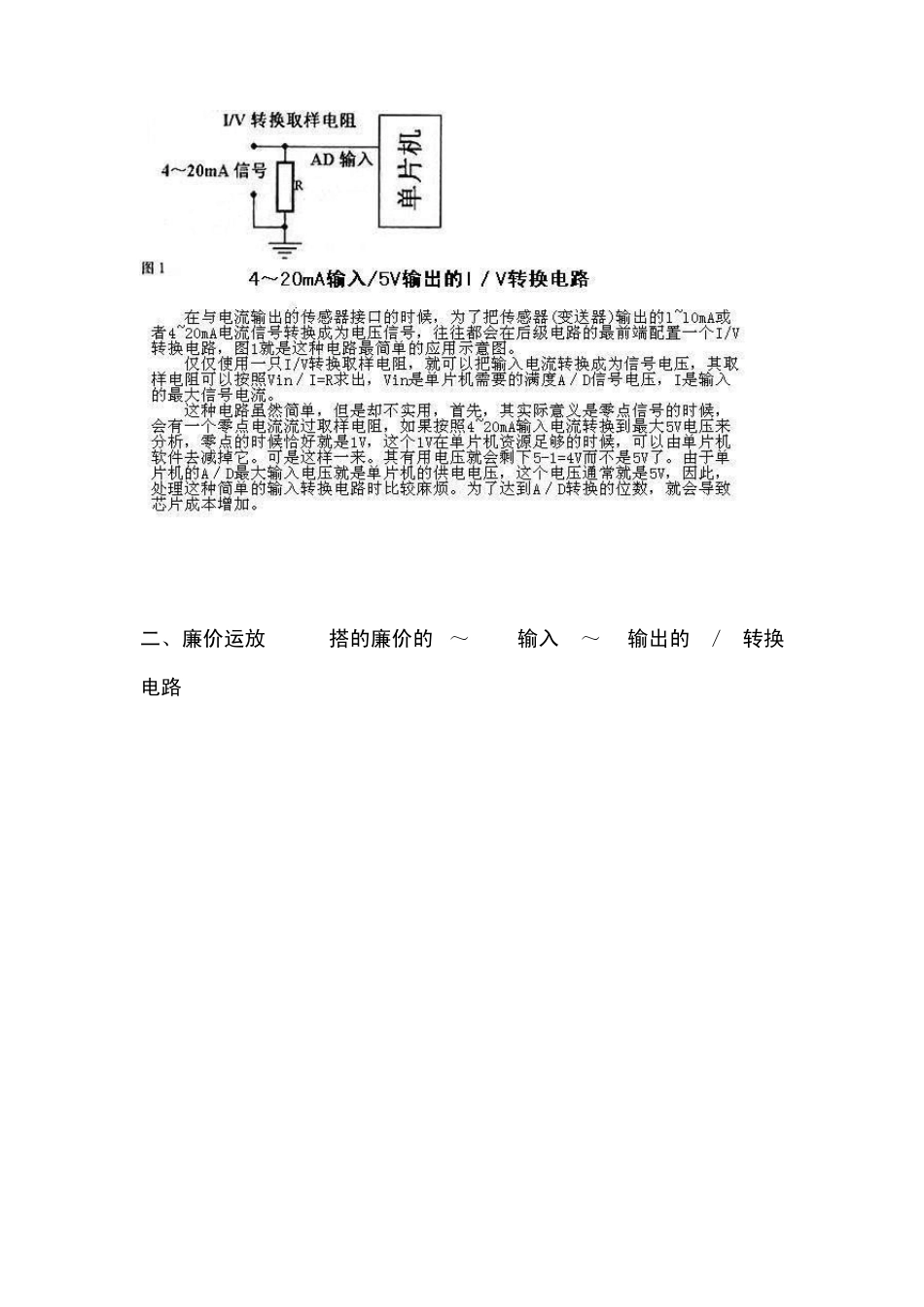

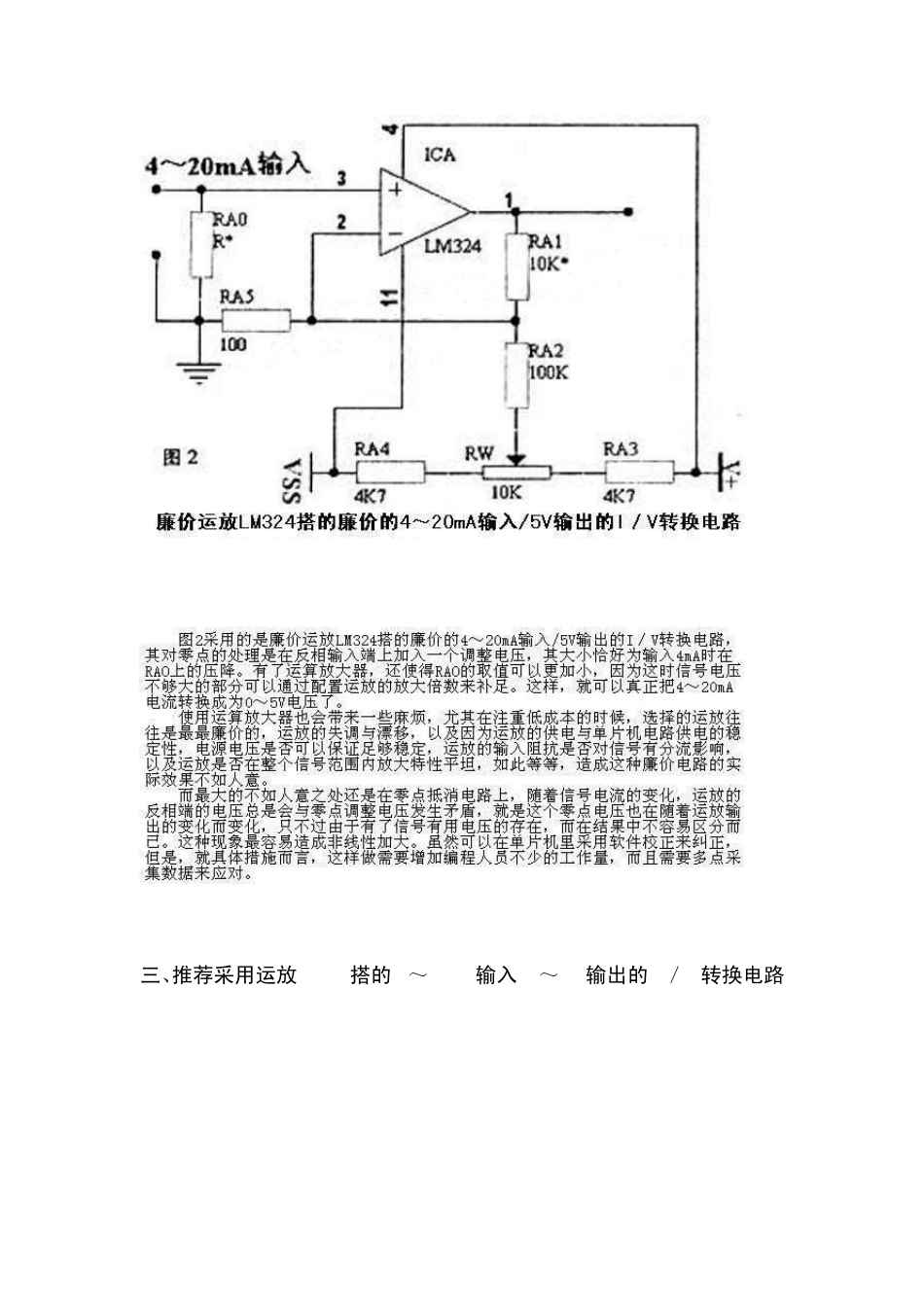

4-20m A 电流信号转成0-5V 或0-10V 电压信号 1、电流信号转成电压信号,或电压信号转成电流信号,实质就是信号传输中的阻抗变换问题; 2、信号传输阻抗匹配,就是满足信号源输出最大信号能量的条件; 3、信号传输阻抗匹配,就是信号传输能流最大、衰减最小、畅通无阻、失真变形最小; 4、电流信号转成电压信号,就是低阻抗传输转换为高阻抗传输; 5、这种阻抗变换,一定要通过阻抗变换设备、阻抗变换电路来实现; 6、常用阻抗变换的设备有阻抗变换变压器,例如音响系统的输入输出变压器; 7、常用阻抗变换电路,如射极输出电路,在模拟电子电路中经常用作输出级、输入级、中间转换级等; 8、超高频闭路电视系统,信号分流用的三通、四通分配器,就是信号匹配阻抗转换器,通过它实现闭路电视系统的阻抗匹配,否则信号将受阻传不出去,或信号失真变形; 9、4-20m A 电流信号转成0-5V 或0-10V 电压信号,用什么样的阻抗变换电路、设备,关键看信号的性质,是高频还是低频,是交流还是直流; 10、这种在电流信号回路中串入电阻的方法,是错误的,不可取的,是不懂信号传输匹配意义的做法; 并电阻没问题的,我们经常这样转化,加 250 欧姆电阻转换成1-5V,加 500 欧姆电阻转换成2-10V,至于 0-1V,0-2V 这两个范围几乎不用,完全能够达到控制要求 简单化:4-20MA 的信号输出并联一个 315 欧姆的电阻,就可以转换为 1.3-6.3 伏的电压信号.再串联两只二极管(降压1.3),就可以转换为 0-5 伏的电压信号. 推荐4个实用的4~20mA输入/0~5V输出的I/V转换电路 发布时间:2007年 6月 9日 20时 27分 一、最简单的4~20mA输入/1~5V输出的I/V转换电路应用示意图 二、廉价运放 LM324搭的廉价的 4~20mA输入/0~5V输出的 I/V转换电路 三、推荐采用运放 OP07搭的 4~20mA输入/0~5V输出的 I/V转换电路 四、推荐采用精密的 4~20mA输入/0~5V输出的 I/V转换专用集成电路 RCV420是一种精密的I/V转换电路,也是目前最佳的4-20mA转换0-5V的电路方案,有商用级(0℃-70℃)和工业级(-25℃-+85℃)供你选购。 详细文章见:http://www.188sx.com/ns_detail.asp?id=500033&nowmenuid=500002&previd=0 4-20mA转换0-5V的电路图纸 发布时间:2007年6月3日 16时38分
